avcioglu
  • avcioglu
  • 100% (Exalted)
  • Advanced Member Topic Starter
7 years ago

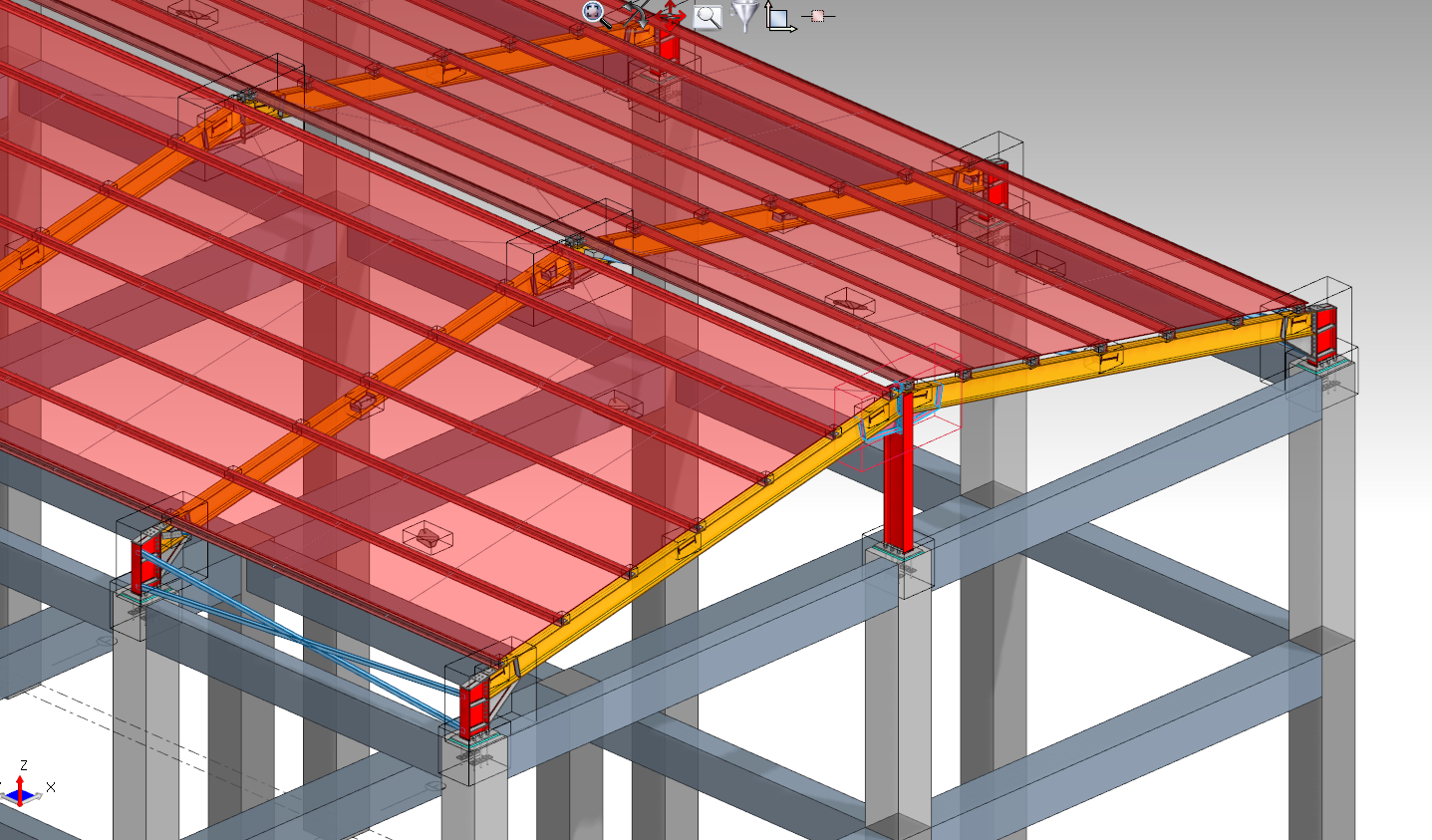

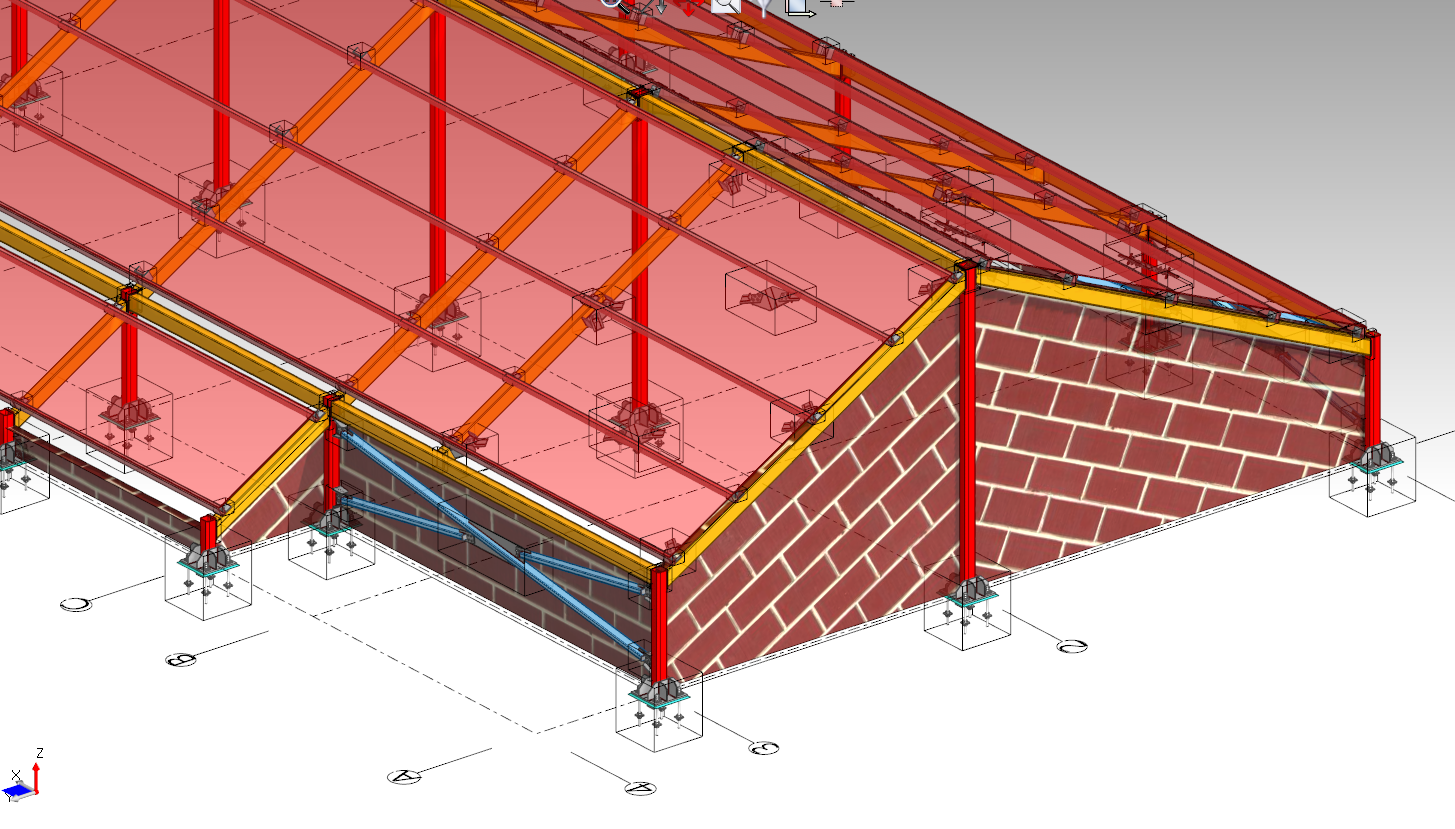

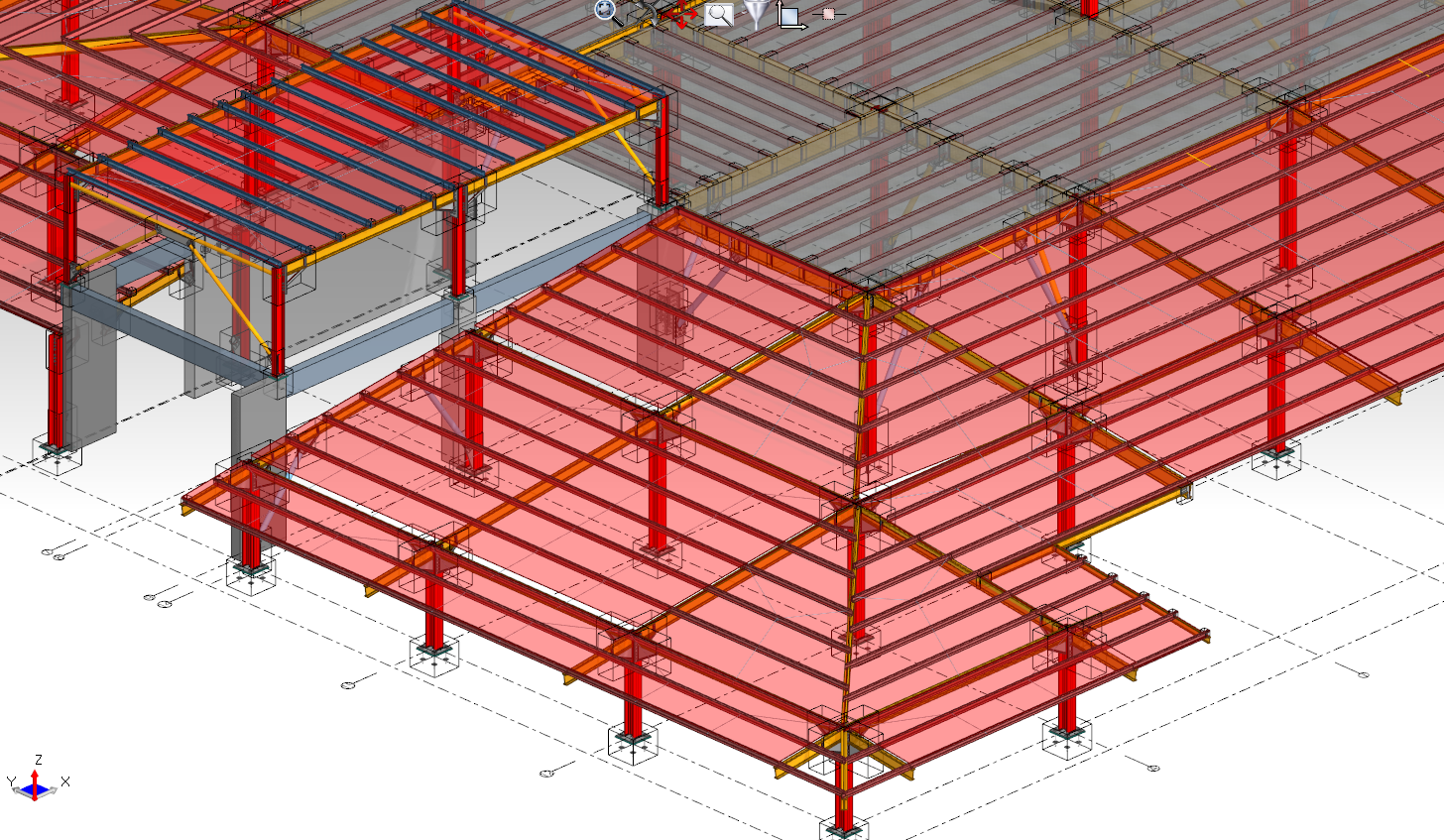

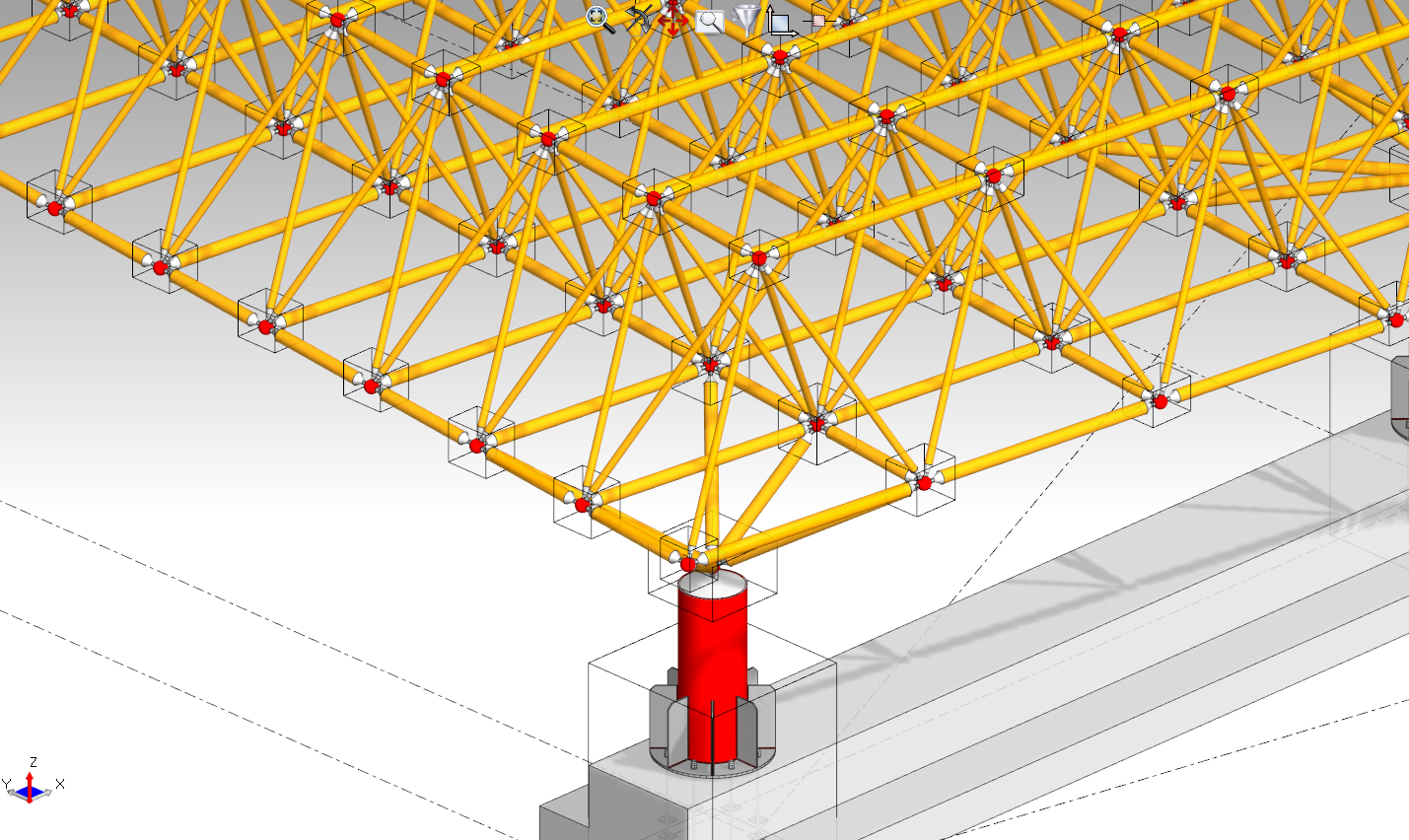

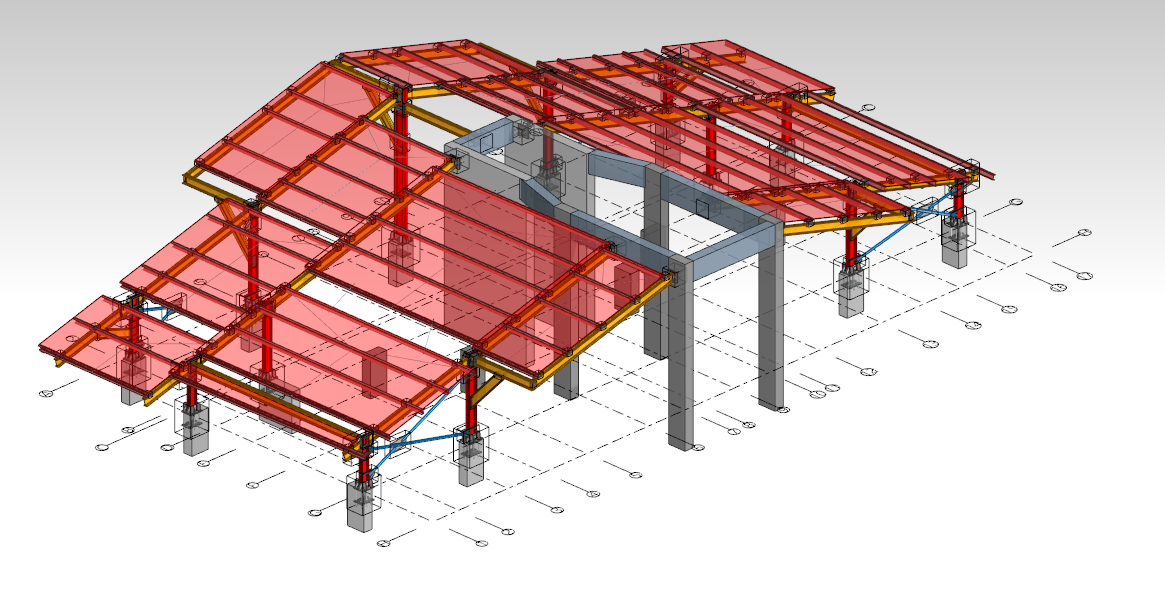

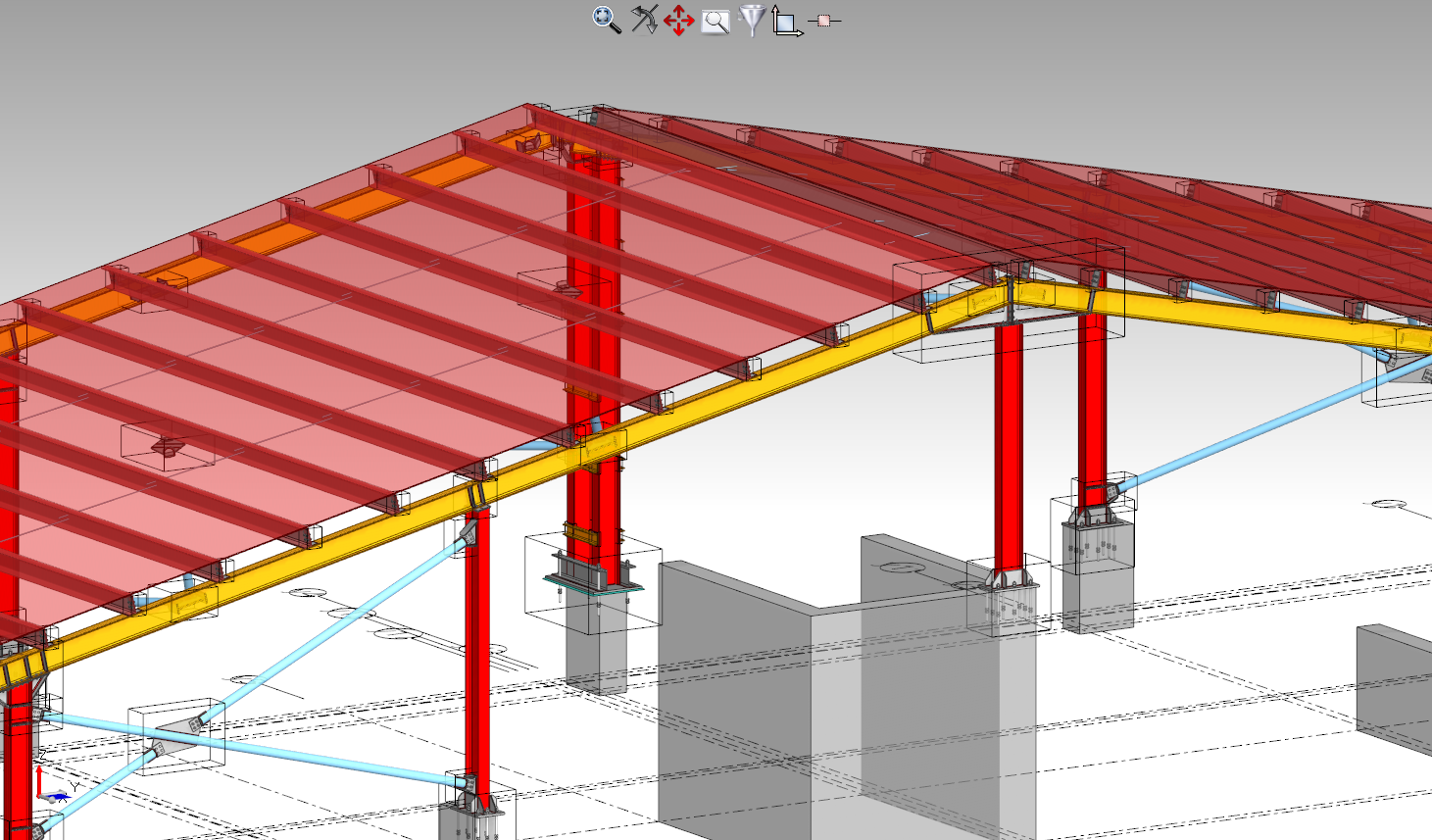

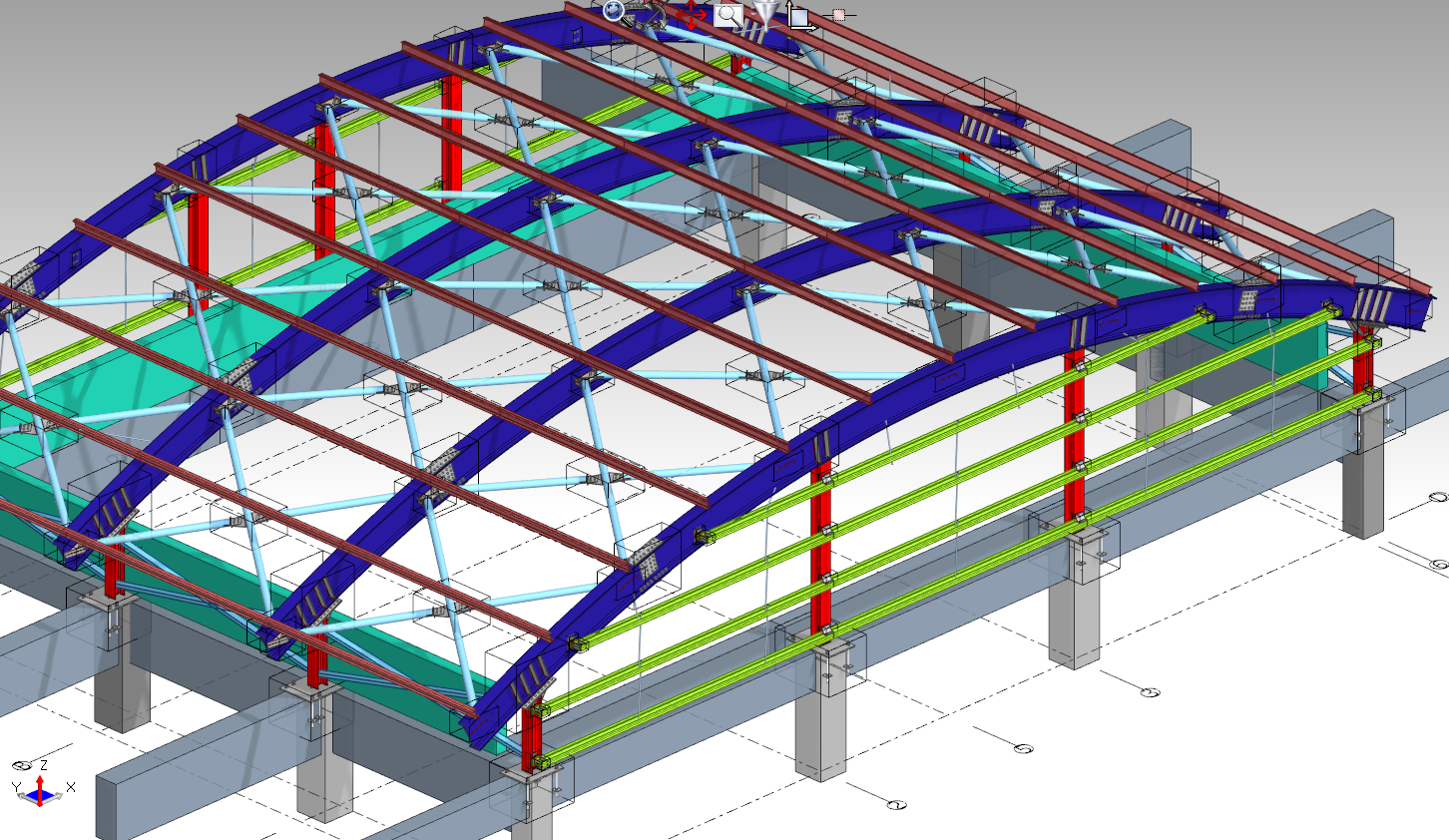

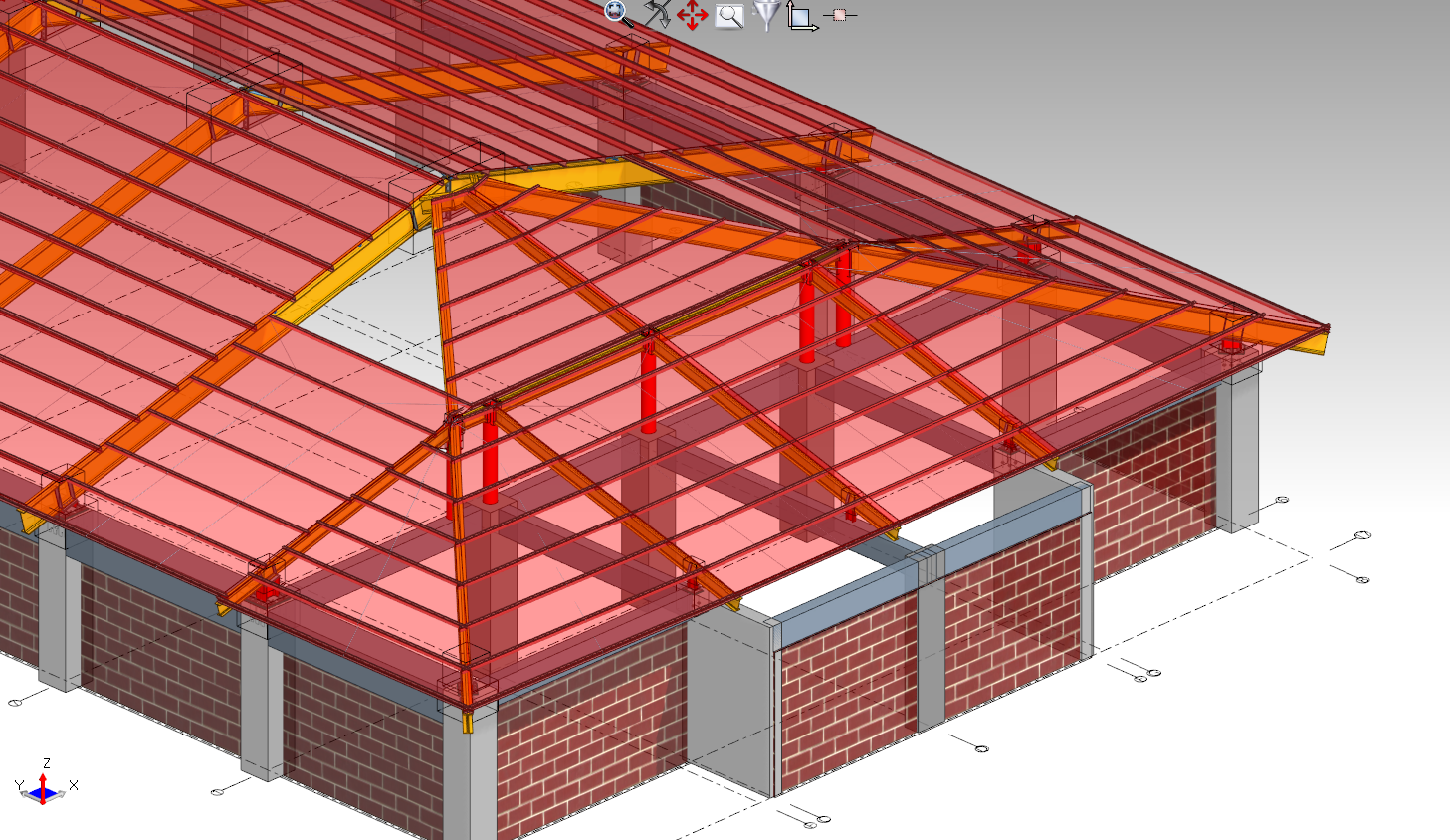

Değişik geometrilerde hazırlanmış çatı projeleri ektedir. Projelerin son hali değildir, eksikleri varsa göz önünde bulundurun.

  1.steel4cad (141kb) downloaded 665 time(s).


Click to View Image983 View(s)

--------------------------------------------

  2.steel4cad (173kb) downloaded 484 time(s).


Click to View Image984 View(s)

--------------------------------------------

  3.steel4cad (597kb) downloaded 517 time(s).


Click to View Image978 View(s)

--------------------------------------------

  4.steel4cad (260kb) downloaded 521 time(s).


Click to View Image991 View(s)

--------------------------------------------

  5.steel4cad (197kb) downloaded 463 time(s).


Click to View Image997 View(s)

--------------------------------------------

  6.steel4cad (205kb) downloaded 486 time(s).


Click to View Image986 View(s)

--------------------------------------------

  7.steel4cad (64kb) downloaded 466 time(s).


Click to View Image975 View(s)

avcioglu
  • avcioglu
  • 100% (Exalted)
  • Advanced Member Topic Starter
7 years ago
  8.steel4cad (219kb) downloaded 418 time(s).


Click to View Image864 View(s)

----------------------------------------------

  9.steel4cad (4,056kb) downloaded 412 time(s).


Click to View Image873 View(s)

avcioglu
  • avcioglu
  • 100% (Exalted)
  • Advanced Member Topic Starter
6 years ago

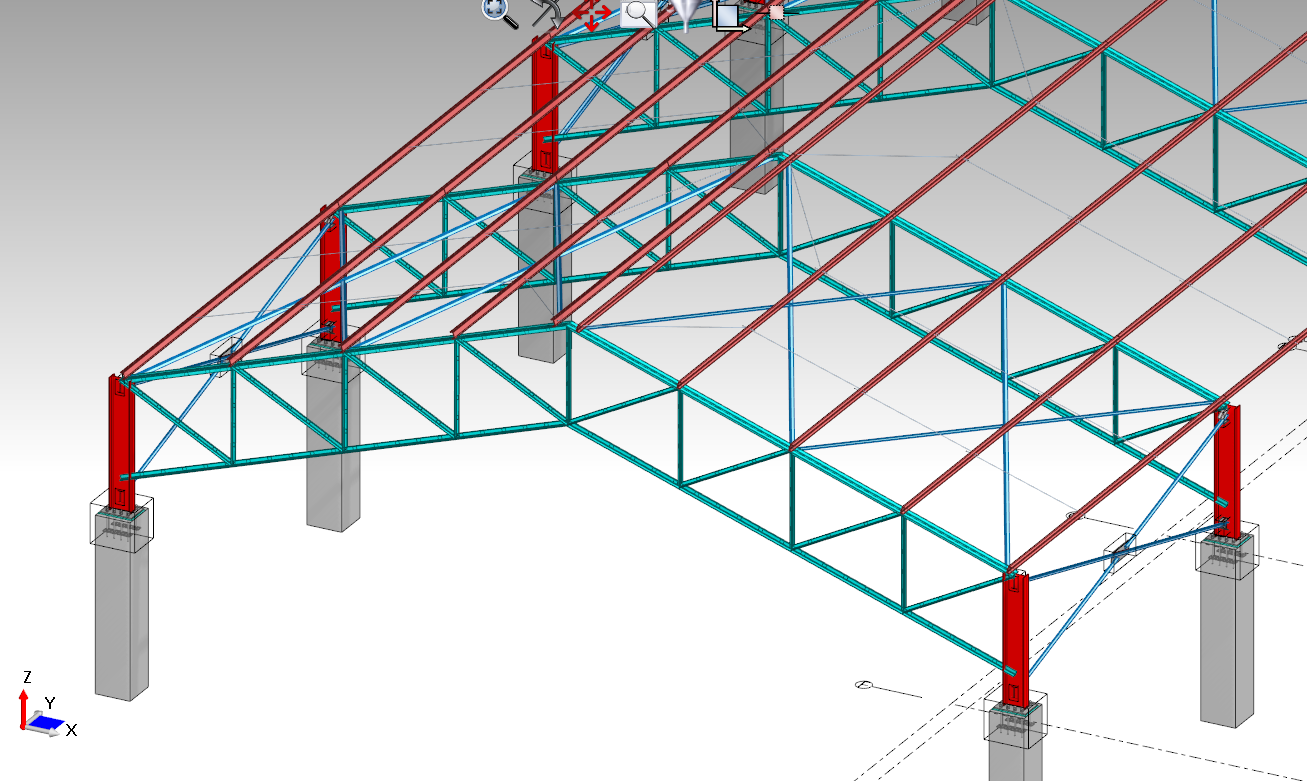

Ba üstü trapez makas örneği:


Click to View Image843 View(s)

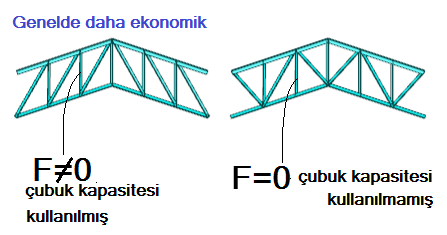

Büyük açıklıklarda üçgen makas kullanılması durumunda, genellikle başlangıç kısmında alt başlıkta yetersizlik olur. İlk göz üçgen olduğu için makas alt başlığına eğilme momenti gelir ve bu durumda sıkıntı çıkar. Bunun yerine trapez sistem kullanılmalıdır.

ekonomik makas.png

Click to View Image816 View(s)

Makasın yüksekliği, geçilen açıklığın 1/10u kadar seçilirse en ekonomik sistem elde edilebilir.

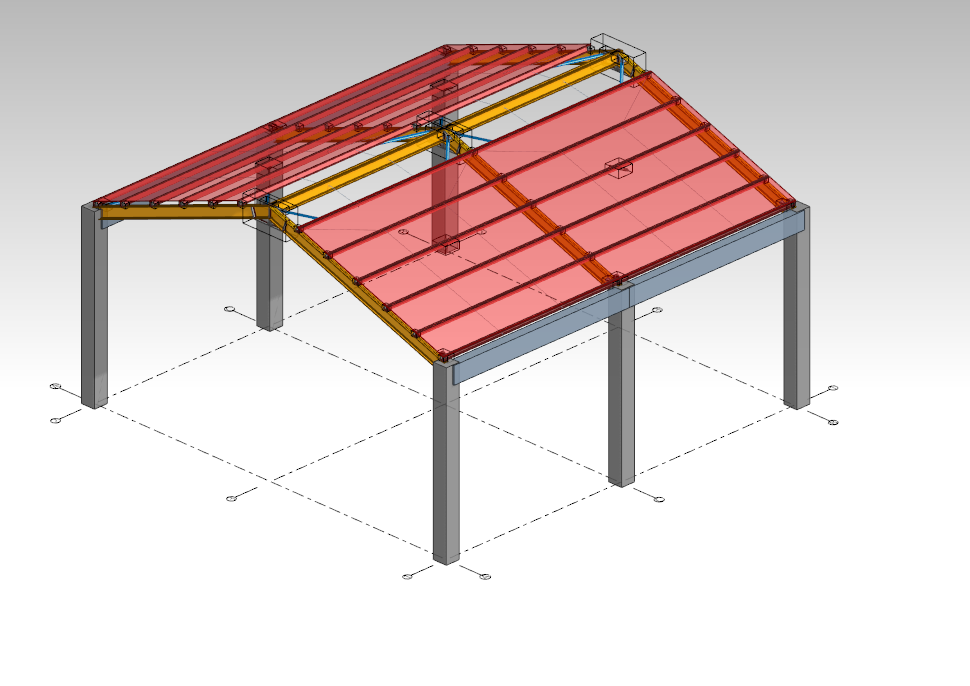

Örnek projeler: Betonarme üstü makas/kiriş sistemleri:  ba ustu makas.zip (1,670kb) downloaded 421 time(s).

Ayrıca çapraz birleşiminin ekonomik hale getirilmesi  notuna da bakınız.

eng.nazar
3 years ago
‎Hello, I can't download sample projects
ziya atar
3 years ago
We are aware of the problem. Currently, we cannot use some services for 1 month due to the update processes such as the operating system web panel on our server.

At the end of this time, we will resolve the issue.

insmuhz
11 months ago
Ekli dosyaları yükleyemiyorum.
ziya atar
11 months ago
Merhaba tekrar deneyin indirme çalışacaktır.
MGates
  • MGates
  • 54.4% (Neutral)
  • Newbie
3 months ago
Merhabalar, örnek projeleri indiremiyorum. Mevcut sayfa bulunamadı uyarısı veriyor.
ziya atar
3 months ago
Merhaba,

Tekrar indirmeyi deneyin indirilen dosya uzuntısı bozuk olabilir dosya indikten sonra .zip veya .steel4cad uzantısını eklerseniz açılacaktır.
