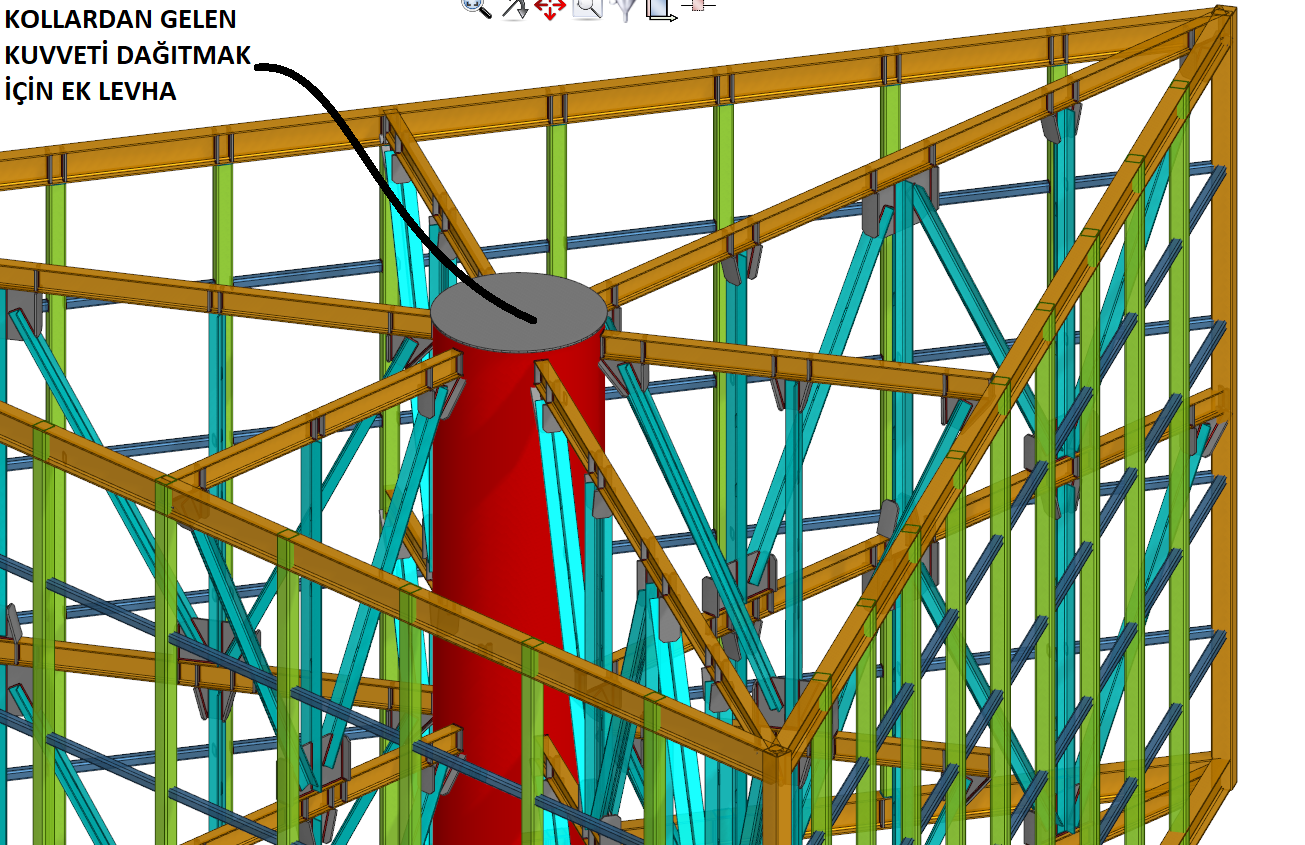

Bu kısımda Reklam tabelası, totem ve pano örnekleri bulunmaktadır. Çapı çok büyük olan kolon elemanlarının içine veya dışına, kolon kesitine gelen yükü yaymak için levhalar eklenir. Bu levhalar kolonun içinde veya üstünde olan dairesel levhalar olabilir:


Click to View Image229 View(s)

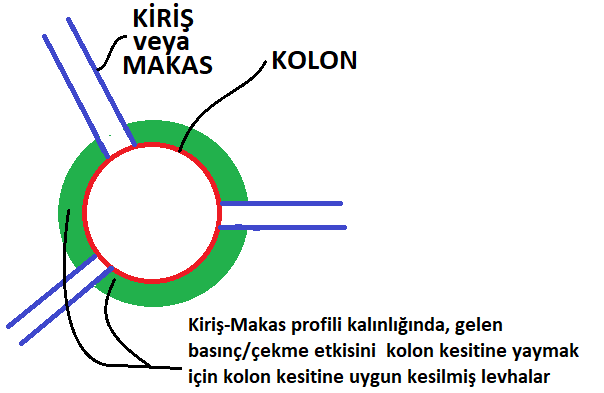

veya kolonun dışına eklenebilir:


Click to View Image226 View(s)

Bu detaylar programda eklenmiyorsa, çizerek projeye ekleyiniz.

Örnek Projeler

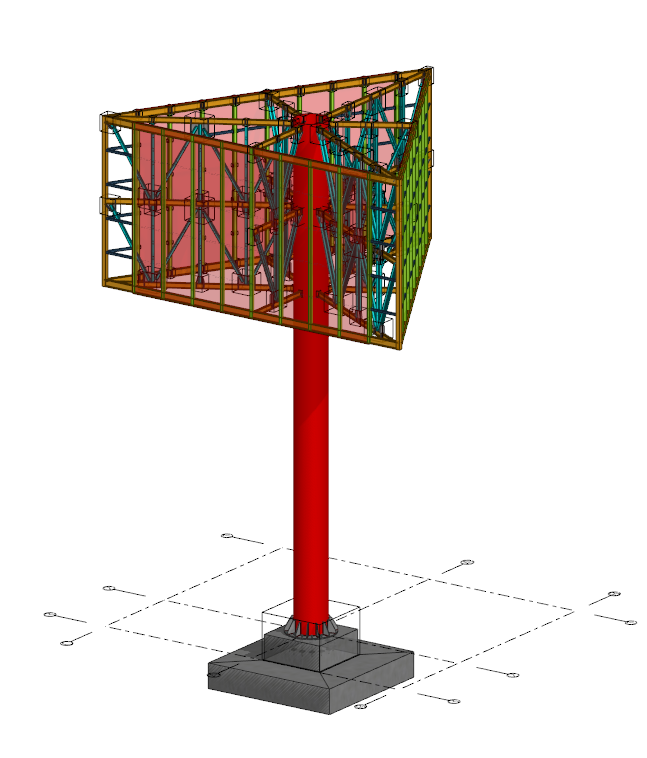

Click to View Image235 View(s)

İndirme Linki:   Totem Tabela Son.steel4cad (171kb) downloaded 274 time(s).

------------------------------------------------------

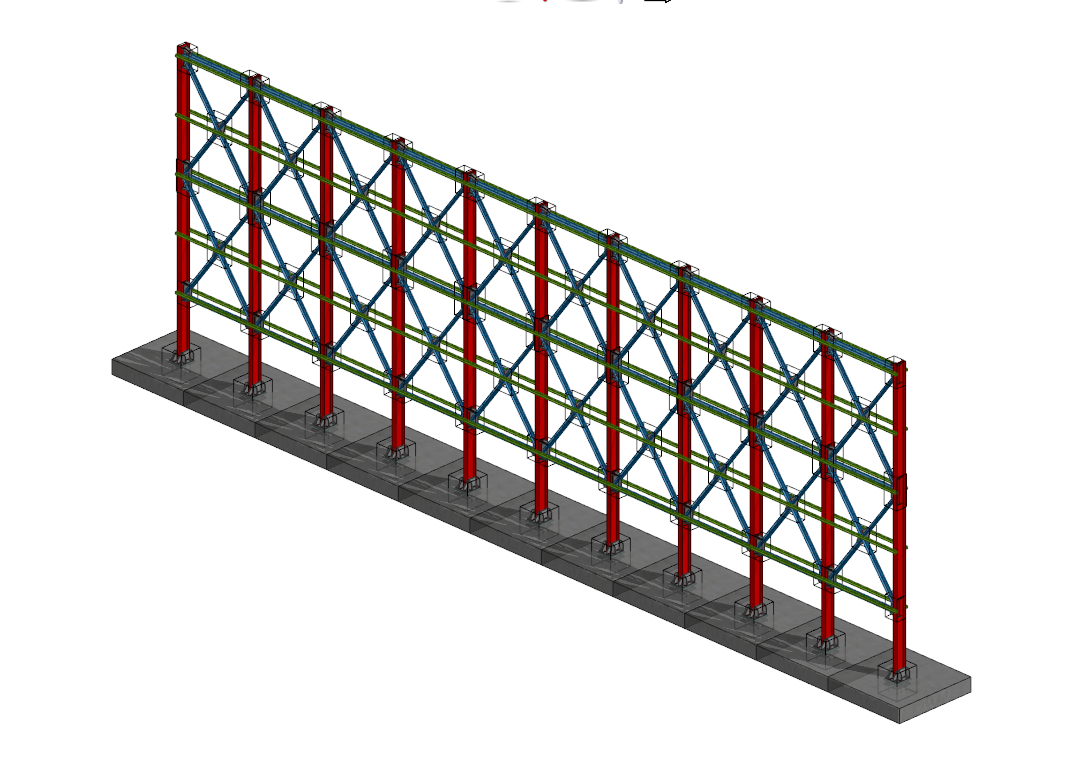

Click to View Image238 View(s)

İndirme Linki:  pano.steel4cad (176kb) downloaded 209 time(s).

--------------------------------------------------------------

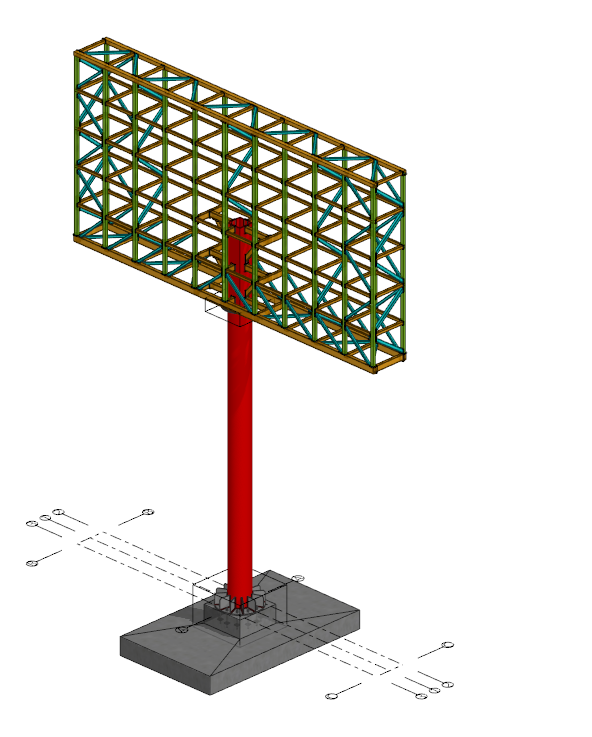

Click to View Image247 View(s)

İndirme Linki:  TOTEM8_1A_2.steel4cad (311kb) downloaded 301 time(s).
