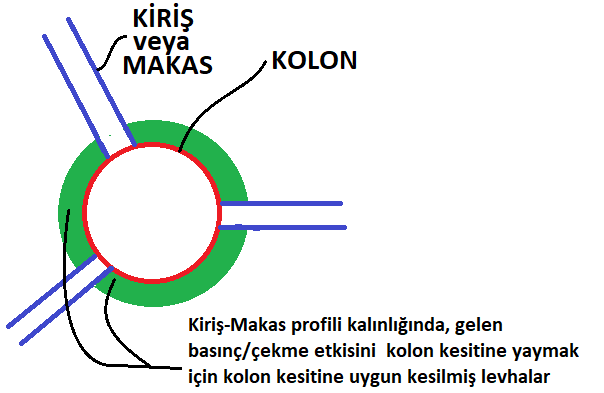

Bu kısımda Reklam tabelası, totem ve pano örnekleri bulunmaktadır. Çapı çok büyük olan kolon elemanlarının içine veya dışına, kolon kesitine gelen yükü yaymak için levhalar eklenir. Bu levhalar kolonun içinde veya üstünde olan dairesel levhalar olabilir:


Click to View Image328 View(s)



veya kolonun dışına eklenebilir:


Click to View Image312 View(s)



Bu detaylar programda eklenmiyorsa, çizerek projeye ekleyiniz.

Örnek Projeler


Click to View Image340 View(s)



İndirme Linki:   Totem Tabela Son.steel4cad (171kb) downloaded 384 time(s).



Click to View Image327 View(s)



İndirme Linki:  pano.steel4cad (176kb) downloaded 324 time(s).



Click to View Image361 View(s)



İndirme Linki:  TOTEM8_1A_2.steel4cad (311kb) downloaded 410 time(s).
