STA4CAD DÖŞEMELERDE KOLON ZIMBALAMA KONTOLÜ YAPIYOR MU?

Welcome Guest! To enable all features please Login or Register

ahmedkurmus
53.2% (Neutral)
Newbie Topic Starter

10 years ago

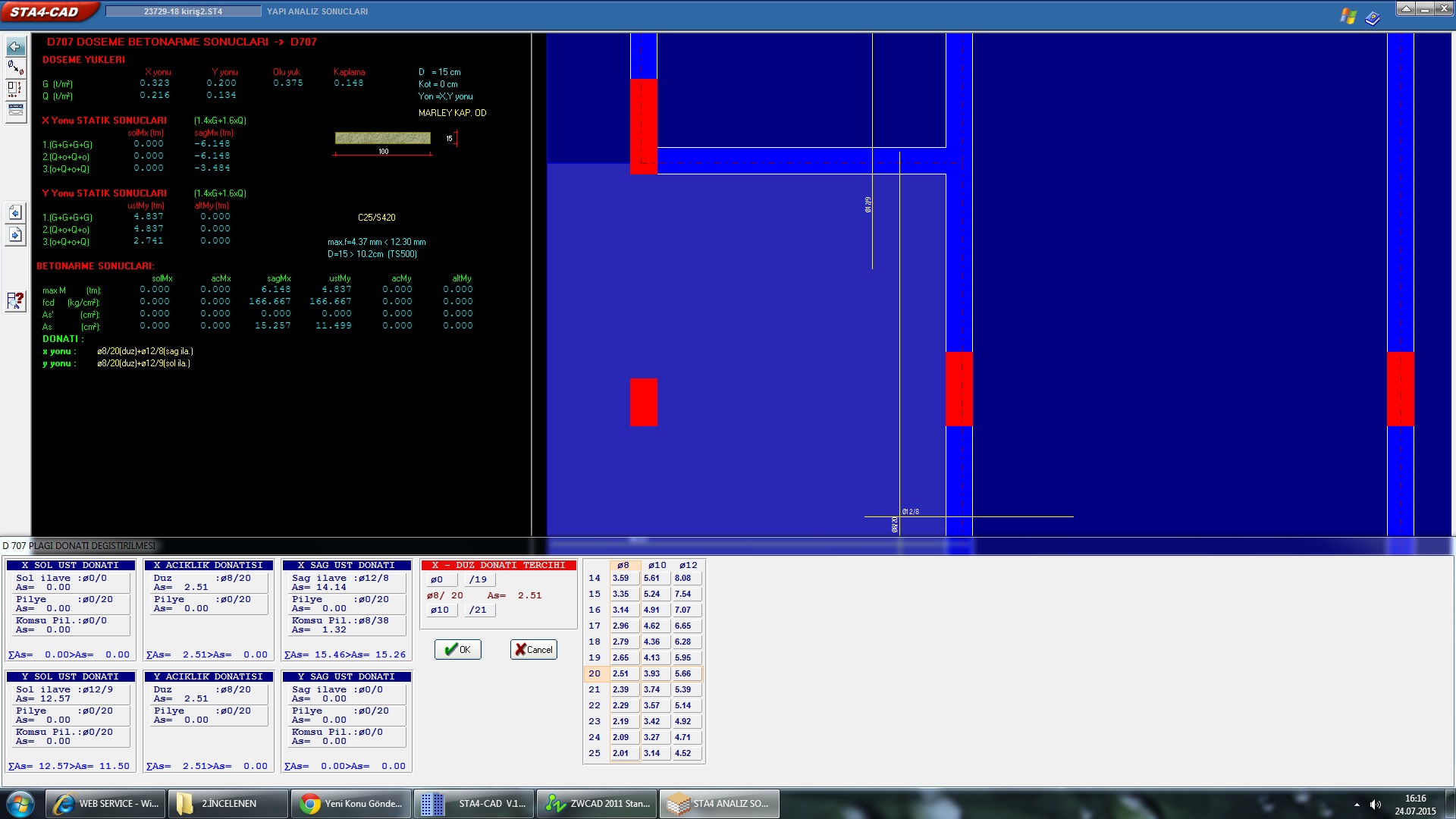

Click to View Image405 View(s)

BÖYLE BİR DÖŞEMEDE ZIMBALAMA KONTROLÜ YAPIP YAPMADIĞINI, YAPIYORSA SONUÇLARINA NEREDEN ULAŞABİLECEĞİMİZİ BİLEN VAR MI?

TEMELLERDE ZIMBALAMA KONTROLÜ VAR AMA DÖŞEME İÇİN DE VAR MI?

Edited by user 10 years ago | Reason: Not specified

Wanna join the discussion?! Login to your STA Bilgisayar forum account or Register a new forum account

guraykose
100% (Exalted)
Advanced Member

10 years ago

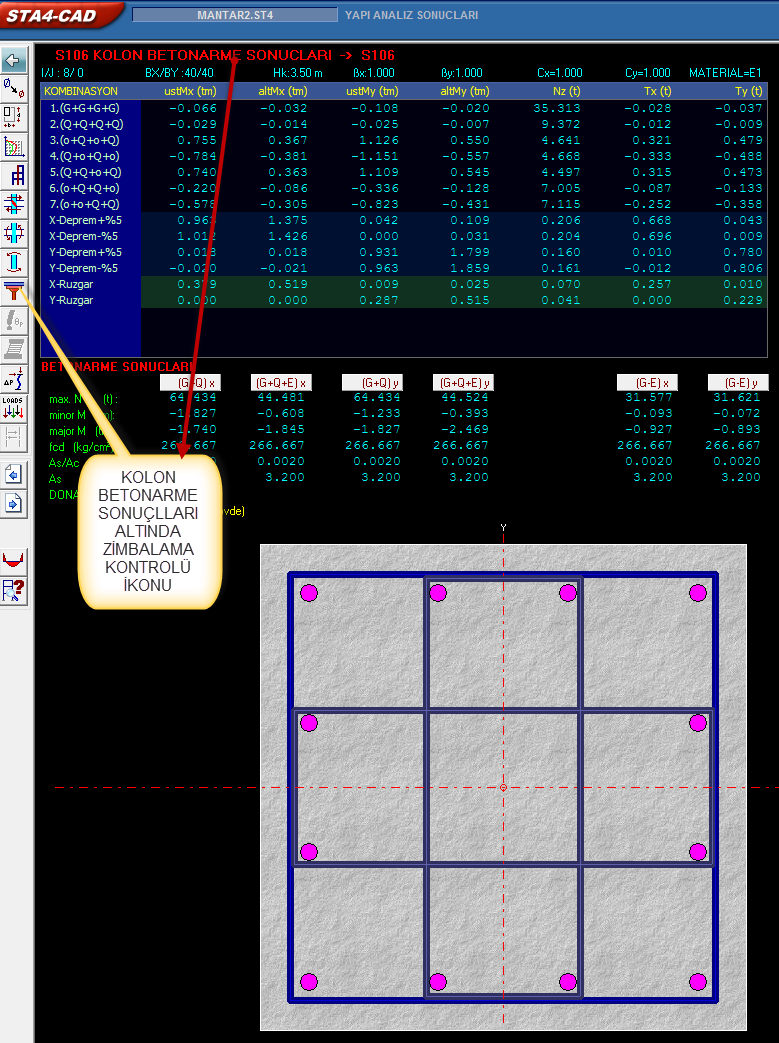

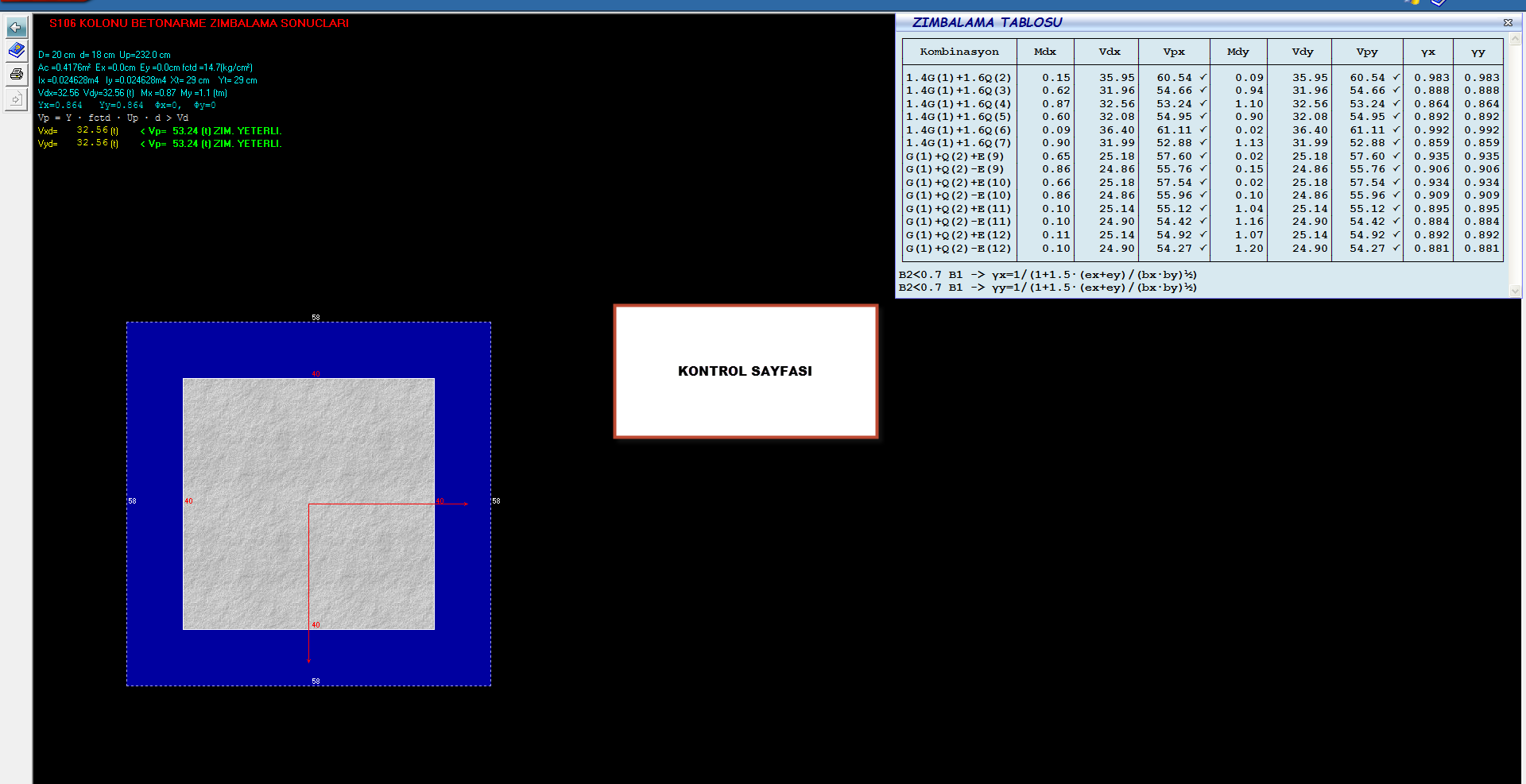

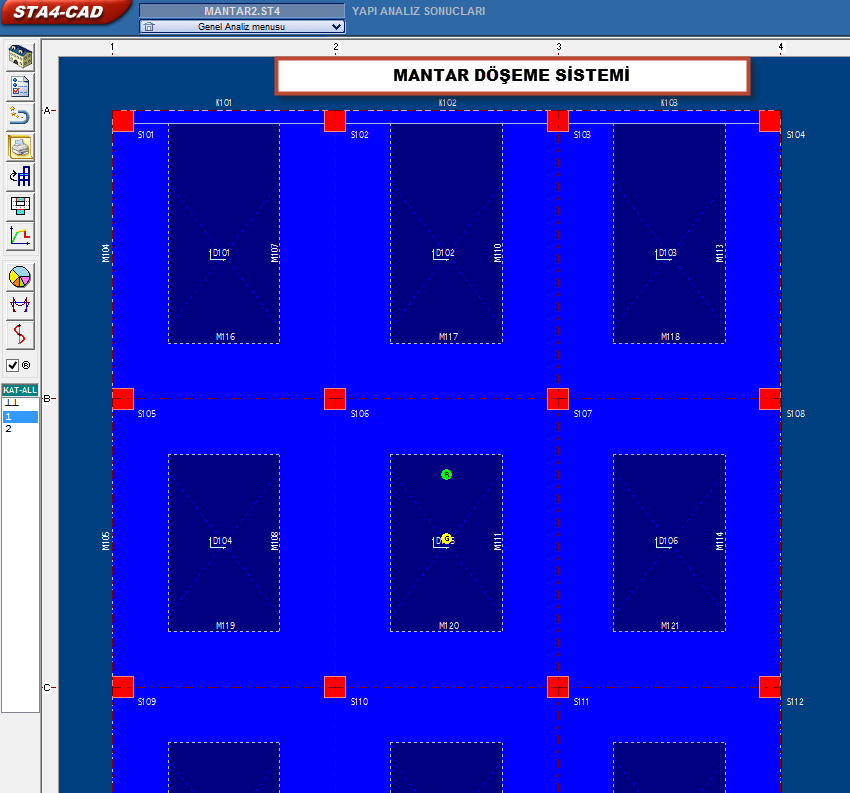

resimdeki gibi bir kolon döşeme tanımında zimbala kontrolü yapılmaz, modelin analiz edilebilir şekilde kurulması gerekir, aşağıda mantar döşeme sistemine ait analiz edilebilir bir model ve zimbalama kontrolü sonuçları:

Click to View Image462 View(s)

Click to View Image497 View(s)

Click to View Image478 View(s)

ahmedkurmus
53.2% (Neutral)
Newbie Topic Starter

10 years ago

PEKİ HOCAM YAPILAMAMASININ SEBEBİ NEDİR? BUNU BİR ŞEKİLDE BELEDİYEYE ANLATMAM LAZIM DA. çok teşekkürler yardımlarınız için

guraykose
100% (Exalted)
Advanced Member

10 years ago

kolon ile döşeme birbirini tanımaz, dolayısı ile analiz düzgün yapılmaz ve kesit tesirleri oluşmaz. Böyle bir modelin analiz edilebilmesi için proğramın alt yapısının, analiz motorunun uygun olması gerekir, şöyleki, bir kere döşemeler sonlu elemanlar modeli ile analiz edilmesi gerekir, buda yetmez döşemelerinde yarı rijit diyafram olarak işin içine girmesi gerekir. Modelde döşeme ile kolonun birbirini tanıması iktiza eder.

Mantar sistemde ise proğram fiktif bant kirişleri sayesinde analiz edilebilir modeli oluşturuyor ve sonuçları rapor edebiliyor.

ahmedkurmus
53.2% (Neutral)
Newbie Topic Starter

10 years ago

ÇOK TEŞEKKÜRLER HOCAM SAOLUN
