KALIP PLANI

Merhaba
Yaptığım ekli projenin hesap raporunda;

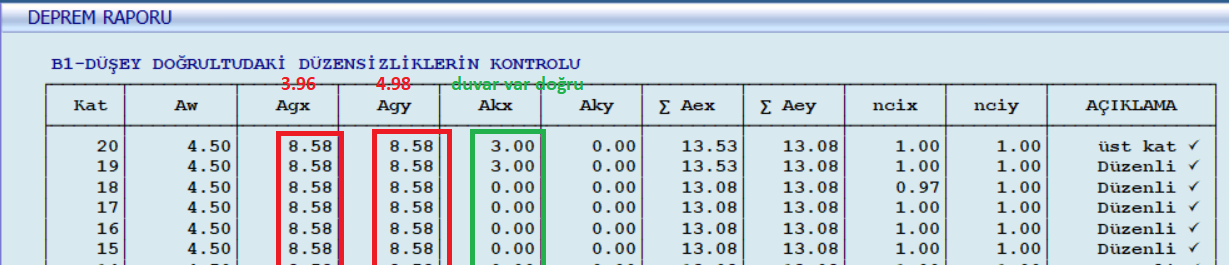

B1-DÜŞEY DOĞRULTUDA DÜZENSİZLİK KONTROLÜNDE




Yukarıda kutucuklara aldığım değerler çıkmakta.
BANA GÖRE:
TBDY2018 de Göz önüne alınan Deprem doğrultusu demekte, x ve y doğrultusu için ayrı ayrı hesap yapılmalı. (Her iki yönde farklı rakam olması lazım.)
Bu projede olması gerekli değer x yönü 3.3*4*0.3=3.96 m2, y yönü 8.3*2*0.3=4.98 m2 olmalı.
İkisi aynı olacaksa x ve y yönü diye ayrım yapmamak lazım.

7.6.1.3 HESABINDA
Bu hesapta da aynı durum var. X yönü 3.96 m2 y yönü 4.98 m2 olmalı.



Bilgilendirmenizi bekliyoruz.
Kolay gelsin.
Ünver ÖZCAN
10.04.2019
  ICI PERDELI YAPI 20 KATLI.rar (27kb) downloaded 357 time(s).
  B1 VE 7.rar (485kb) downloaded 356 time(s).

Merhaba,

X ve y yönü için ayrı hesap yapılıyor. Perde kolon gibi elemanlarda x ve y yönü kesme alanları ayrı ayrı bulunup toplanıyor.

Poligon kolonlarda ise x ve y yönü için toplam kesme alanı kullanılıyor.

Sizin modelde kare kolonlar ve iki adet poligon kolon olduğu için toplamda x ve y aynı çıkıyor.

Ziya Bey,

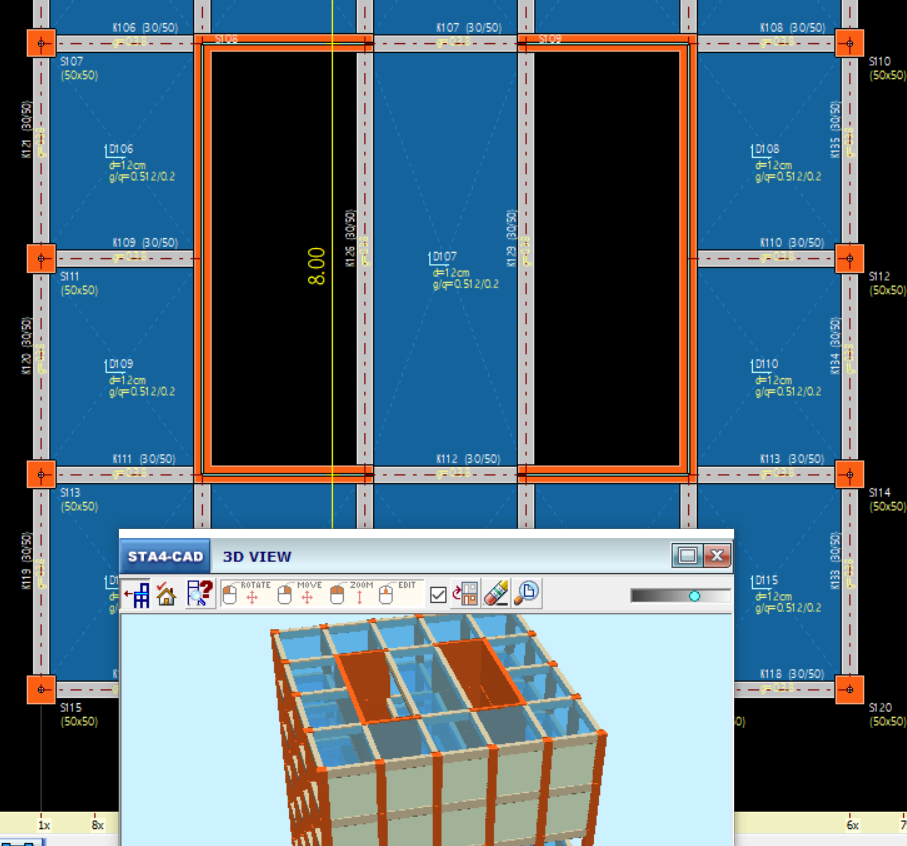

Çizim kolaylığı sebebiyle STA4-CAD kullancıları genelde çekirdek perdelerini poligon kolon olarak modelliyor. Bunun perde olarak algılaması gerekir diye düşünüyorum.

Buradaki hesap iki kat arasında kesme alanı oranı bakılıyor.

Zaten tüm modelde tüm perde ve kolonlar poligon kolonlar tüm katlarda devam ediyorsa hesaba bile gerek yok.


Hesabın neden böyle çıktığını açıkladım.

Burada bahsedilen konu analizden bağımsız bir konu.


İki kat için x ve y yönünde toplam kesme alanları toplanıyor ve oranlanıyor.

Poligon kolonlar içinse x ve y yönü için toplam alan alınıyor.


Çok daha karışık poligon kolonlarda hangi kolun hangi yönde çalıştığını bulmak zor ve bazen tam olarak bir kolda bulunmuyor.
Bu yüzden bu şekilde hesaplanıyor.
