dd1 yer hareketi düzeyine göre performans analizi yapmak istiyorum. Afaddan DD1'e göre almış olduğum Ss= 1.655 S1=0.389 Sds=1.986 Sd1=0.584 katsayılarını hangi kutulara girmeliyim?

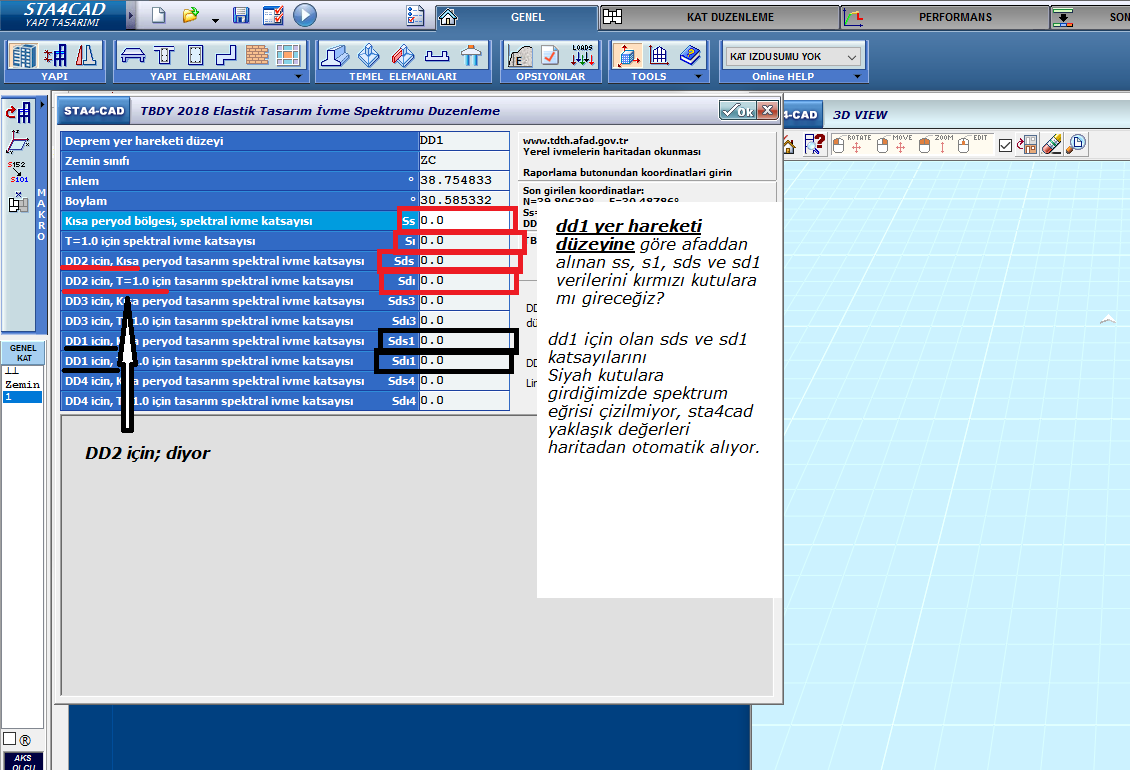

Özellikle Sds ve Sd1 verisini ekteki resimde işaretlenen kırmızı kutulara mı yoksa siyah kutulara mı girmeliyim? kırmızıya girersem deprem raporunda girdiğim verilere göre spektrum eğrisi çiziliyor(Ancak açıklama bölümü DD2 için;.... diye başladığından dolayı kafa karışıklığı yaratıyor). Siyaha girersem sta4cad tahmini olarak diğer alanları da doldurup dd2 yer hareketine göre spektrum eğrisi çiziyor.

Aynı durumu başka bir PC'de demo versiyon ile de denedim. bu sebeple kendi sta4cad'imde bir sorun olduğunu düşünmüyorum. son güncellemeler yükle ve hata kontrolünde herhangi bi sorun görünmüyor.

Yardımcı olursanız sevinirim.
