TBDY-2018

"Madde 4.5.3.4 – Bölüm 7’de perde kesitinin betonarme tasarımı için tanımlanan perde uç bölgeleri’ nin

birer kolon gibi, aralarındaki gövde bölgesinin ise çok rijit bir kiriş gibi modellendiği kayma

çerçevesi modelleri perdeler için kullanılmayacaktır."

"Madde 4.5.3.5 – Enkesit şekli T, L, U veya C olan perdelerde perde kollarının ayrı ayrı modellenip

hesaplandığı modelleme teknikleri perdeler için kullanılmayacaktır."

İfadeleri yer alıyor.

Benim anladığım artık Sta4cad' deki panel perde modellemesini tasarımda kullanamayacak mıyız?

T, L, U veya C olan perdeleri poligon olarak mı tanımlamak zorundayız?

Sta4cad eğitim bölümünde ise panel olarak tasarlanan perdelerin daha doğru sonuç verdiğini gösteren çalışmalar var.

Cevaplarınız için şimdiden teşekkür ederim.

Click to View Image155 View(s)

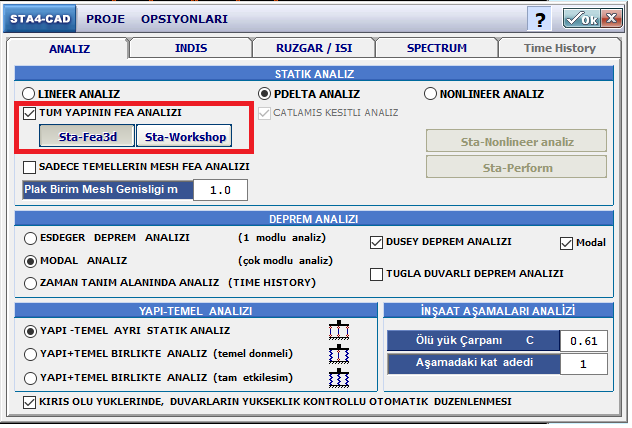

Ekteki menüden tüm yapını sonlu eleman ile analizini açarsanız perde poligon kolon gibi elemanlar sonlu eleman ağıyla çözülecektir.

U şeklinde bir poligon perdeyi ayrı ayrı panel olarak girmenizle tek bir poligon kolon girmeniz arasında statik analiz açısından bir fark yoktur.

Ancak modelleme ve tasarım açısından aşağıdaki dökümanı inceleyebilirsiniz.

Bu döküman programın handbook eğitim kısmınnda mevcut.

  sta4cad de perdelerin modellenmesi.pdf (726kb) downloaded 717 time(s).
