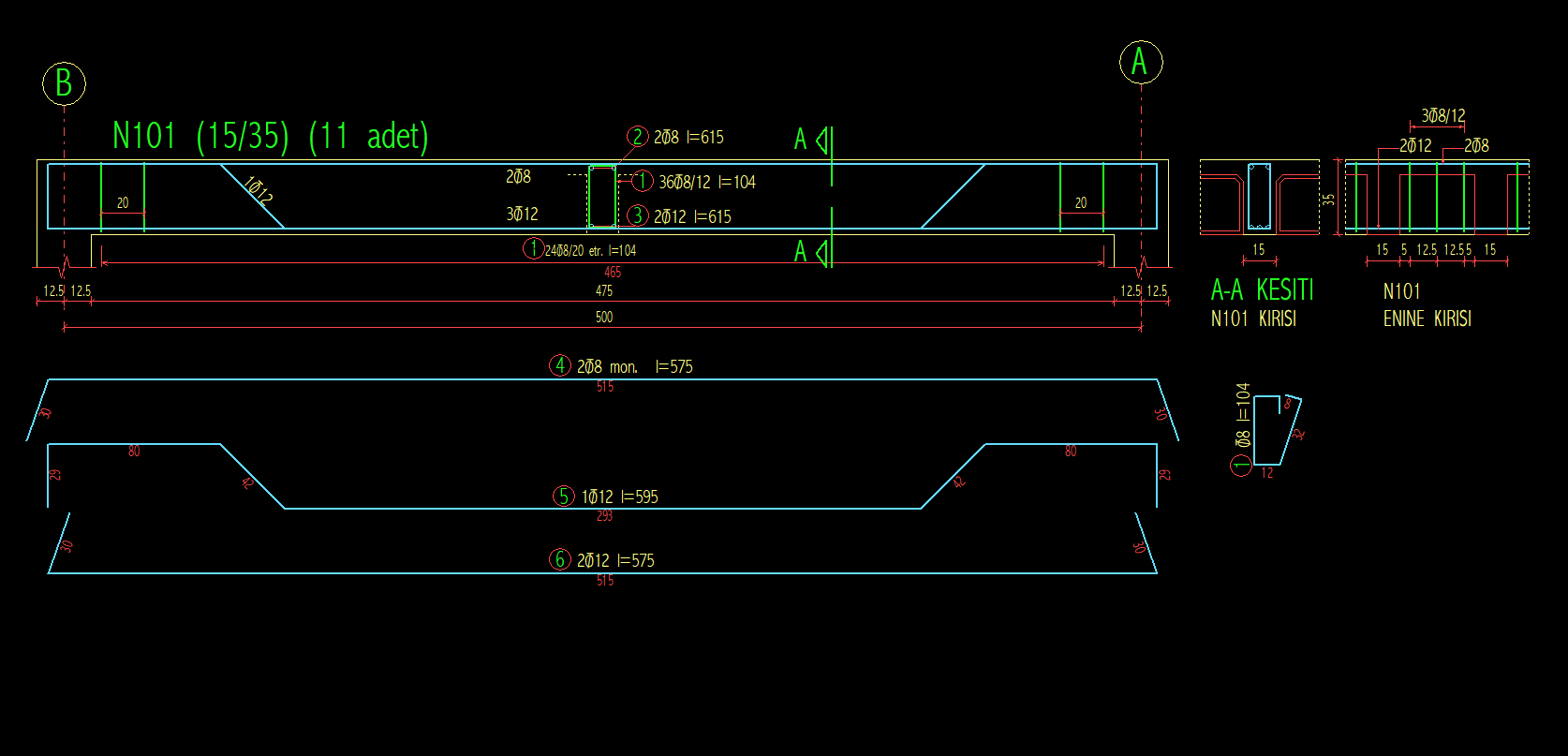

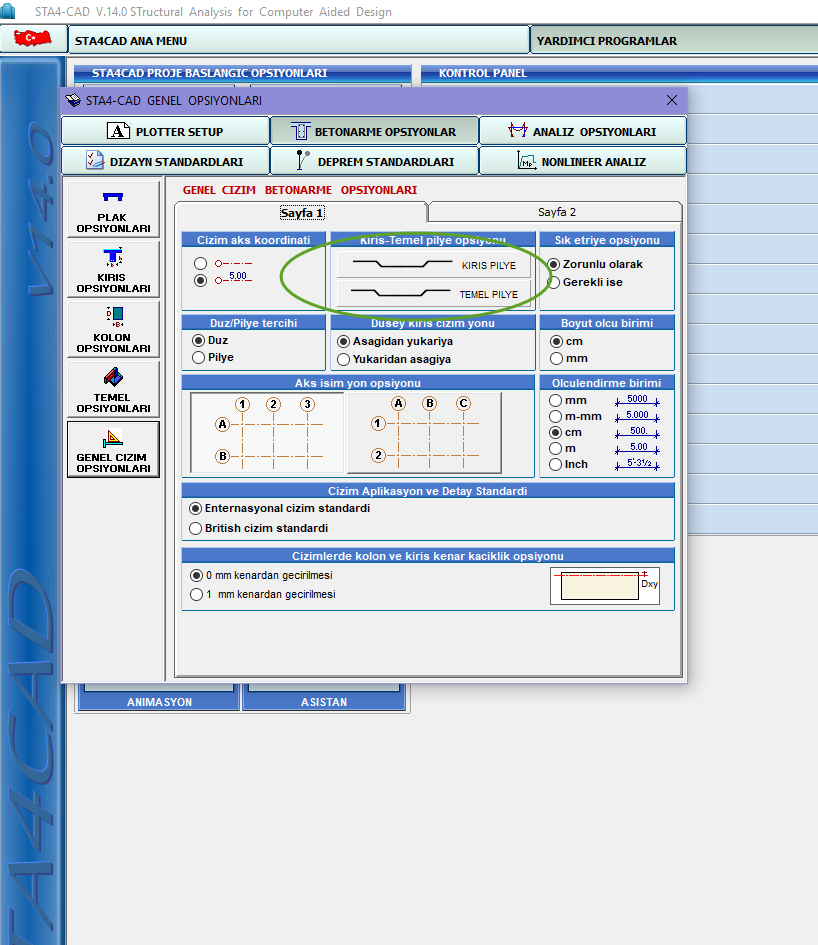

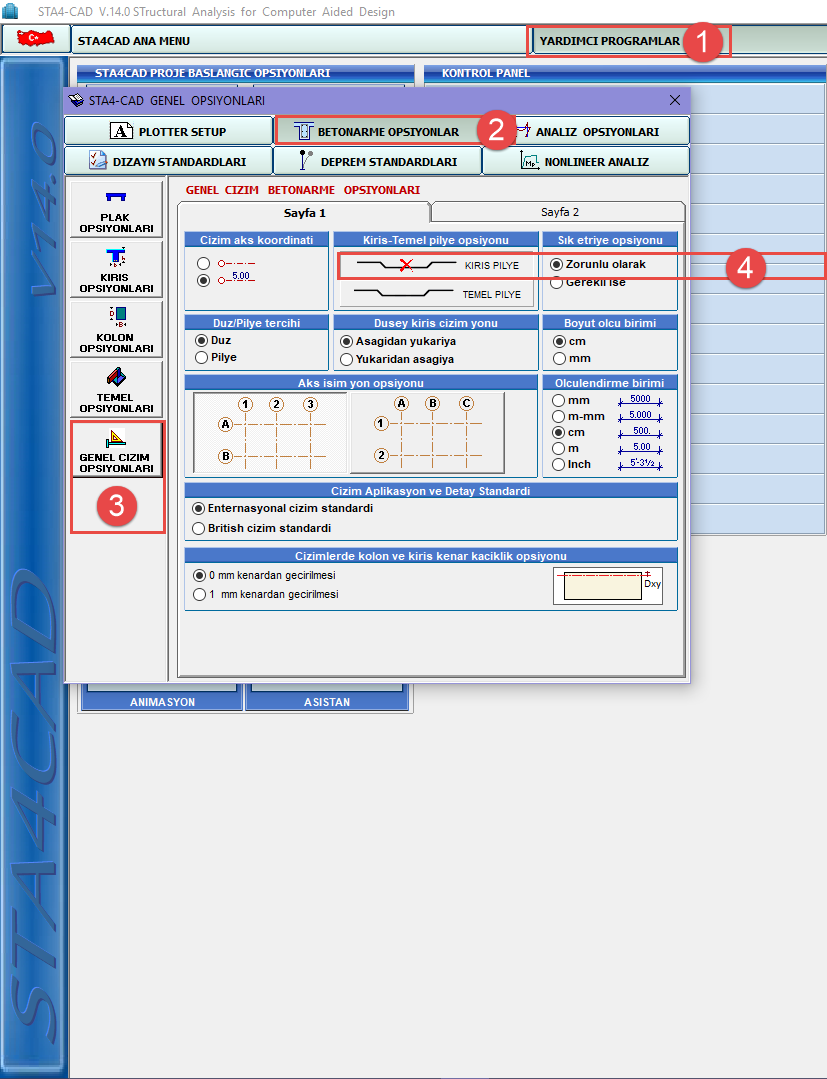

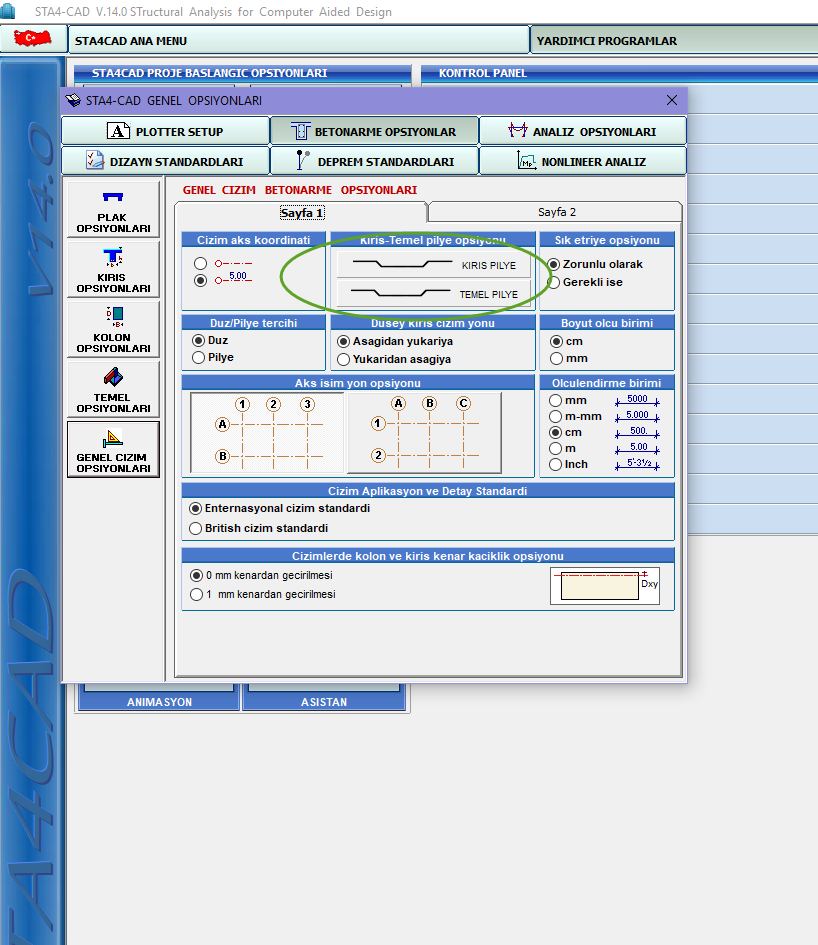

Analiz ve çizim opsiyonları/betonarme opsiyonlar/genel çizim opsiyonları/çizimlerde kolon ve kiriş kenar kaçıklık opsiyonunu "0" seçin.

G.Köse

mimarlar ile pafta paylaşımına gelince; orjinal üretilen kalıp planı mimarların planına uyum için 50 veya 100 kat büyütme ile sağlanabiliyor ve bu ölçekte birebir örtüşme sağlanıyor.

Bu itibarla mimara uyum kalıp planı gönderirken ondan gelen ölçeğe uygun scale ediyorum, çakışma kontrolünde de tam uyum görebiliyorum.

Birde böyle deneyin.

G.Köse

Güray Bey bu bahsetmiş olduğunuz durum çok ilginç bir şekilde bende de çalışmıyor. Ayarlardan 0mm seçili. STA4CAD gerçekten arayüz ve CAD editörü konusunda büyük zafiyetleri var. Hem sta4cad hemde prota kullanıyoruz. Proje girişi açısından STA4CAD çok başarılı iken çizim konusunda sıkıntılar had safhada. Kalıp planlarında 6 adet seçenek koymuşlar ama sadece 5 tane kalıp alabiliyorsunuz. büyük projelerde bu bir işkenceye dönüşüyor.

kaçıklık ayarını 0 yaptıktan sonra analiz yenileyip kalıp planı alındığında aks ile , kolon kiriş kaçıklıkları tam oturuyor.

(GÜLÜ SEVDİK BİR KERE, DİKENİ HOŞ GÖRÜYORUZ!.) arayüz, cad editörü de dahil kullanmaktan keyif alacağımız 14 versiyon için biraz daha sabretmemiz gerekiyor.

kalıp planında 6 seçenek var, 5 adet kalıp planı alabiliyoruz demişsiniz, bunu açarmısınız? kastınızı ben anlıyamadım.

G.Köse

v14 'de Yüksek yapıların güvenilir hesabı için; lineer ve nonlinear analiz ve mod sayıları bakımından aynı zamanda ibb'nin yüksek yapılar taslak yönetmeliği bakımından bir gelişme olacak mı? Elde tutulur bir yüksek yapılar yönetmeliğimiz olmadığı için acaba yabancı kaynaklara ait kontrol kod ları bu versiyona eklenebilir mi?

Saygılar.

Ve farklı tiplerdeki örneğin L yada Çokgen döşemeleri girebilelim artık.

Simetri özelliği elemanlara indirgenmeli. (Poligon kolonlarda çok işimize yarayacak)

Farklı merdiven tipleri eklenmeli. Detaylar kısmına da eklenebilir. Hatta donatı tablosu olsun merdivene donatıları kendimiz hesaplarımıza göre yerleştirelim, program çizsin 😉

Mimari den transfer kısmı V14 te çok daha iyileştirilmiş o yüzden yazmıyorum.

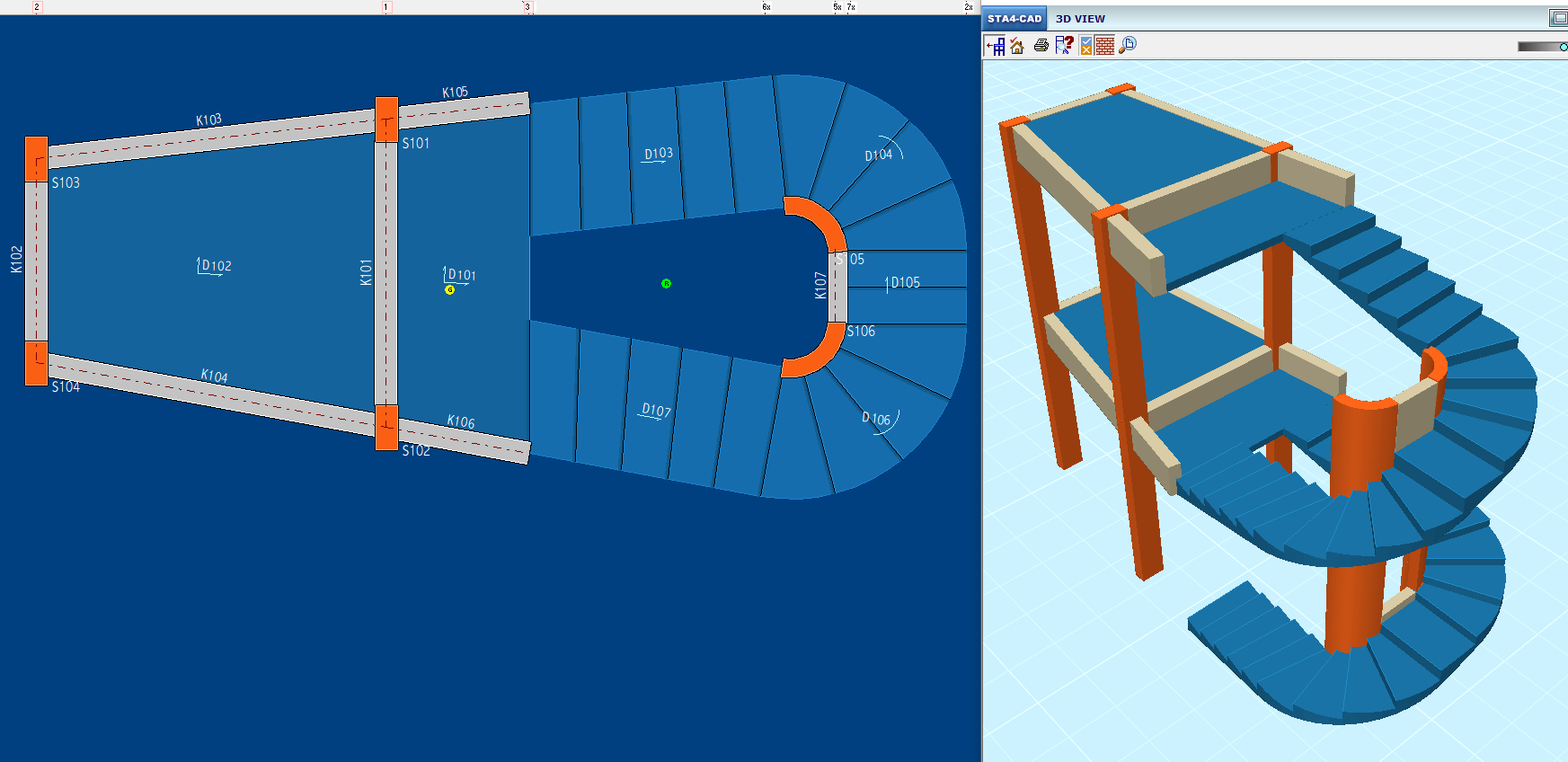

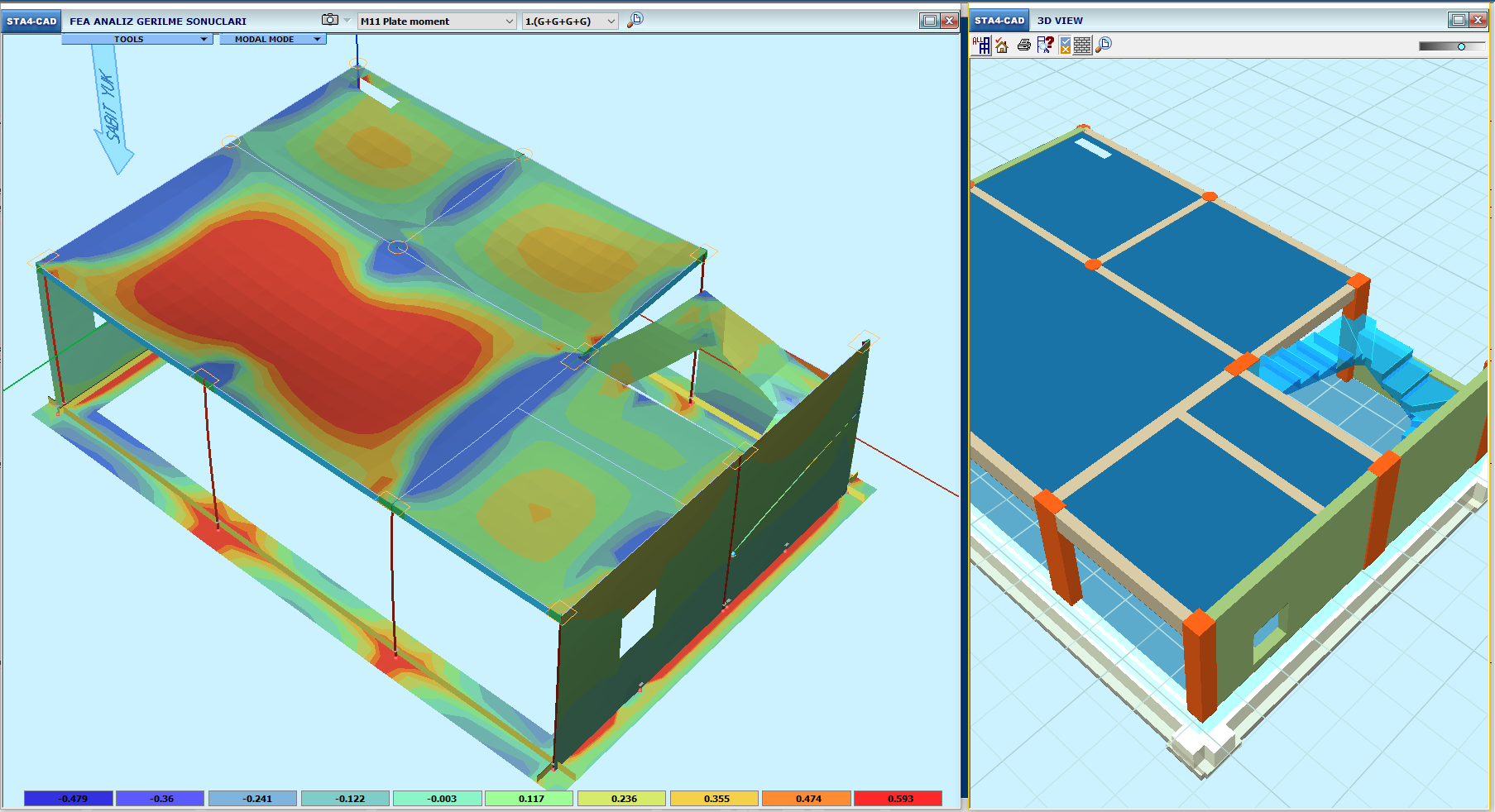

Sta4CAD'in 14. sürümünde merdiven veri girişi ve analiz sistemi tamamen değiştirilmiştir. Artık merdiven makrosu kullanılarak karışık merdivenler yapı bilgi girişinde girilebilecek ve analiz çıktıları/çizimleri daha kolay oluşturulabilecektir. Örneğin bina içinde merdiven tanımlanırsa:

Click to View Image292 View(s)

merdiven döşeme sistemi ile birlikte çözülebilecektir. Farklı merdiven çeşitleri aynı projede kullanılabilir:

Click to View Image287 View(s)

Click to View Image277 View(s)

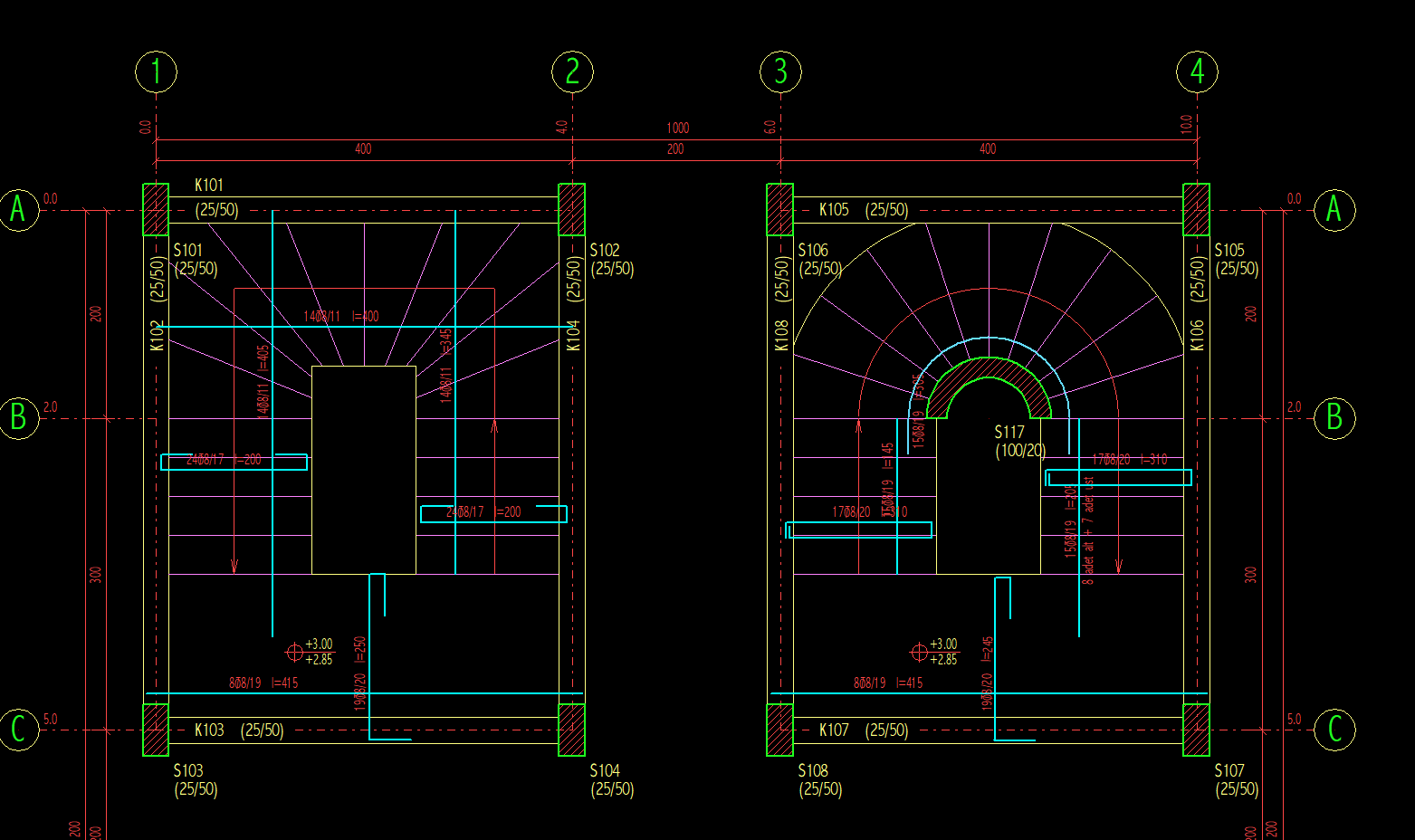

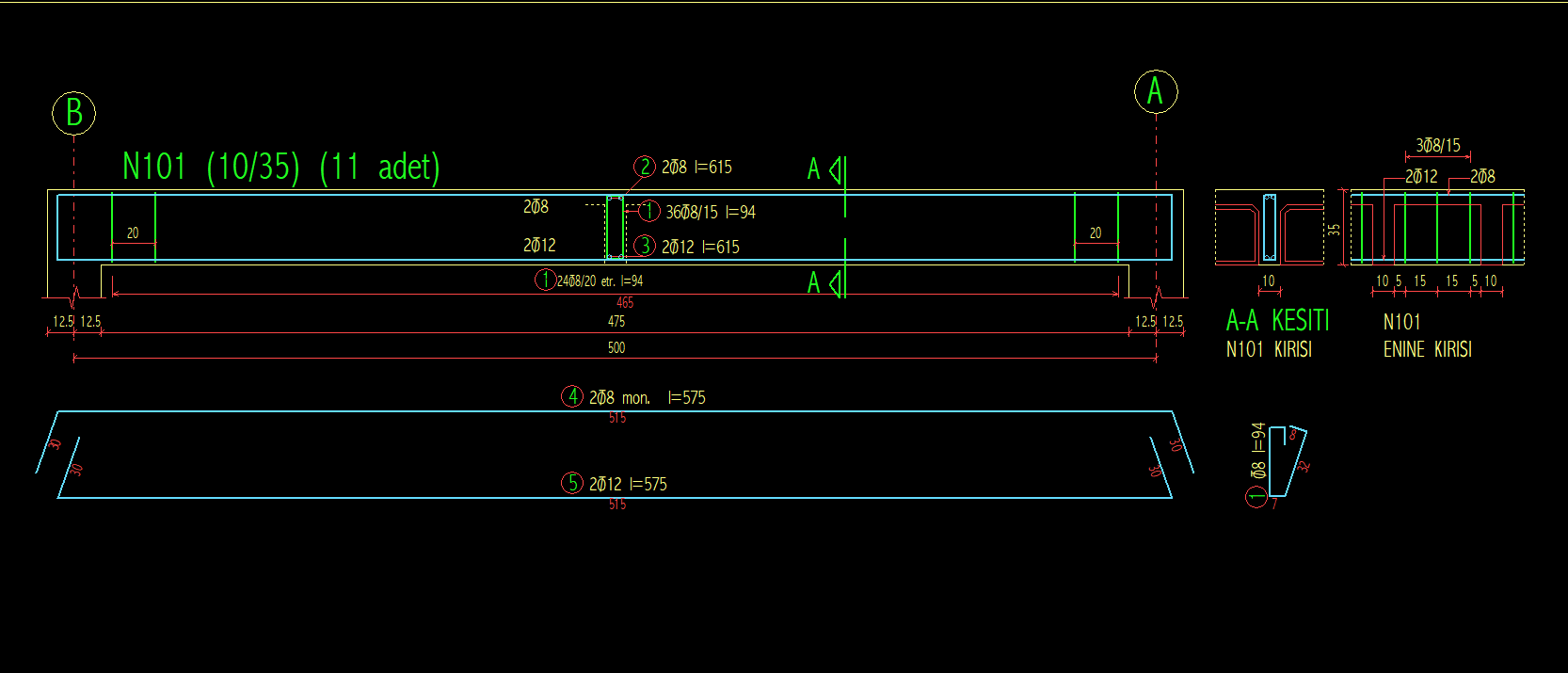

ve bu merdivenlere ait çizimler de kalıp planıyla birlikte çıkacaktır:

Click to View Image284 View(s)

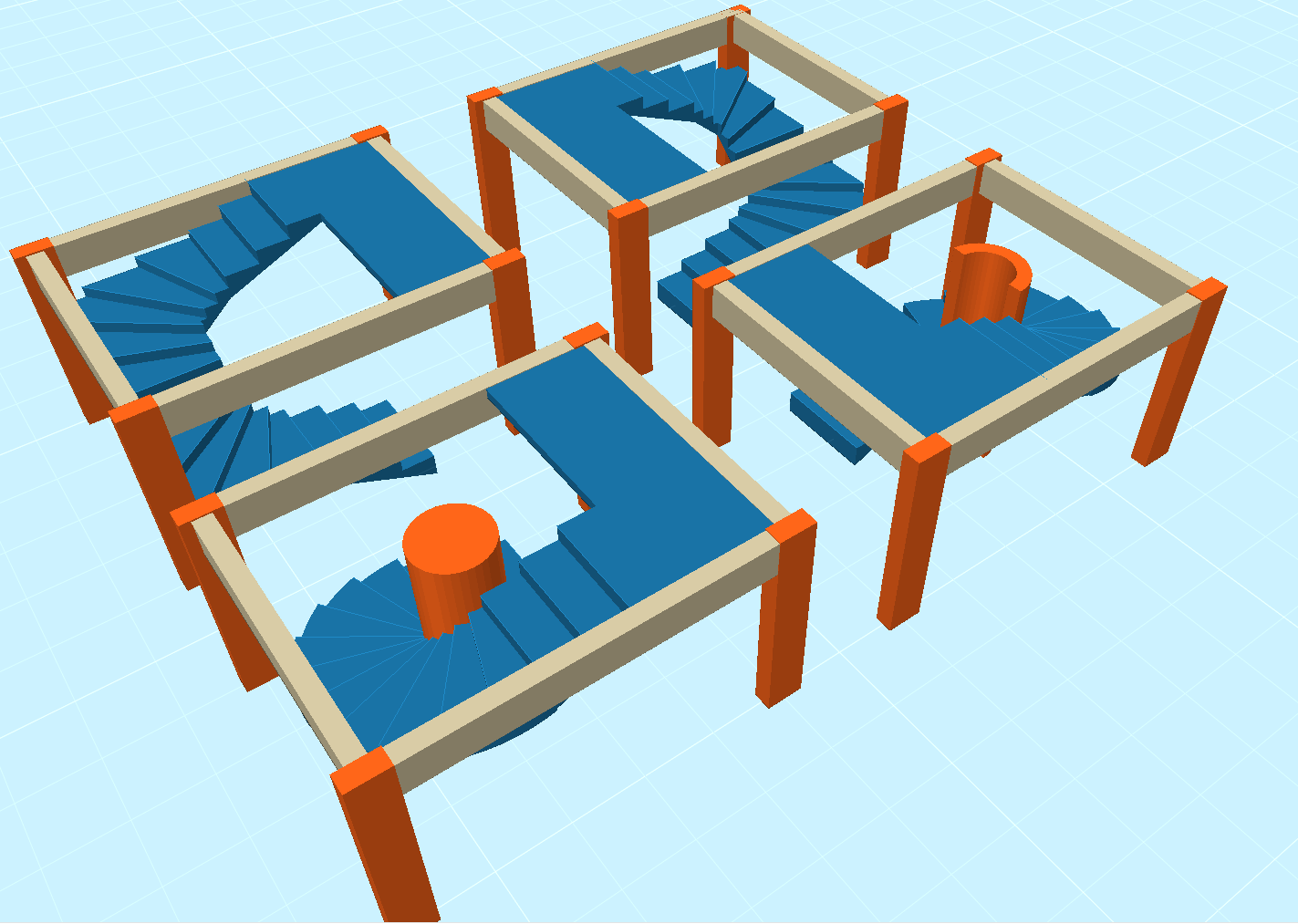

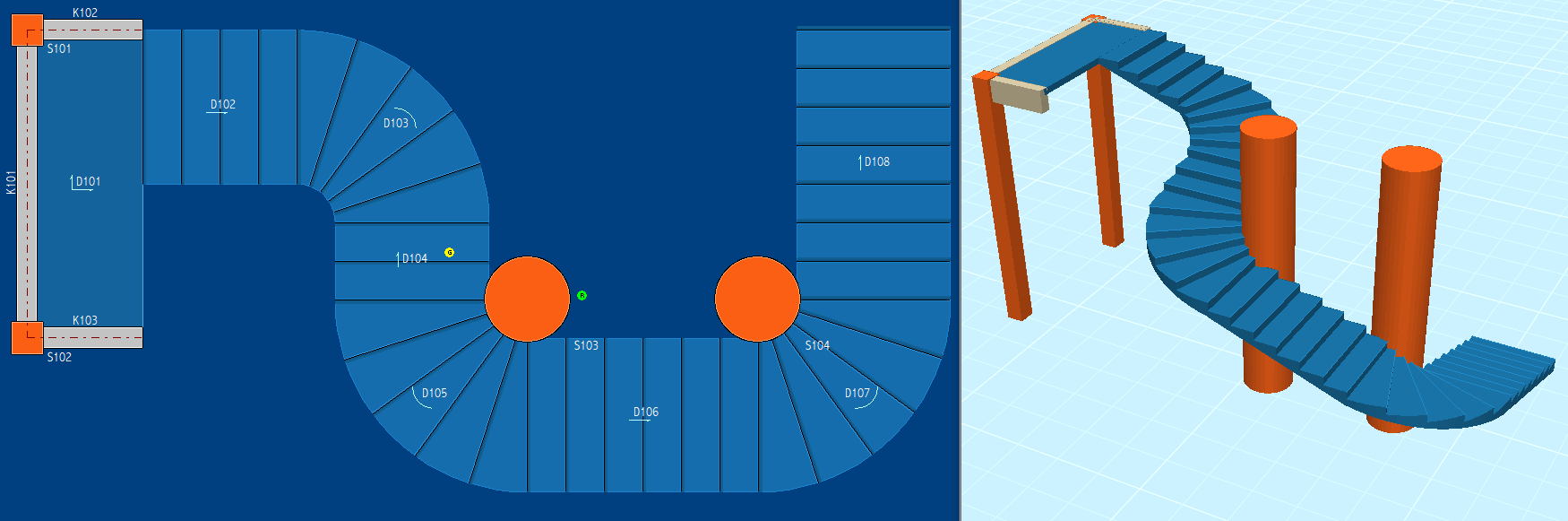

Ayrıca farklı merdiven dönüşleri ard arda eklenebilmekte:

Click to View Image287 View(s)

Click to View Image280 View(s)

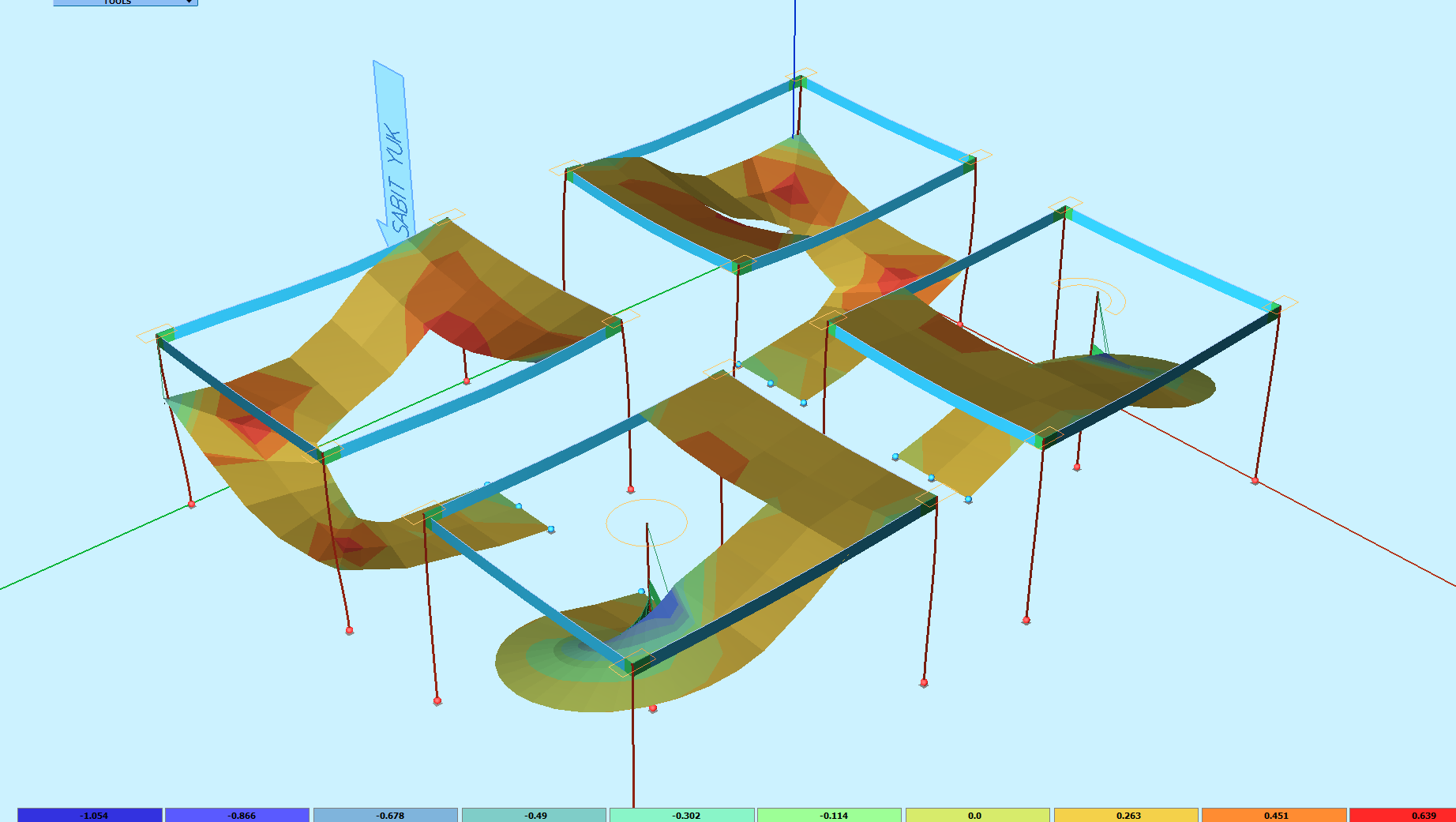

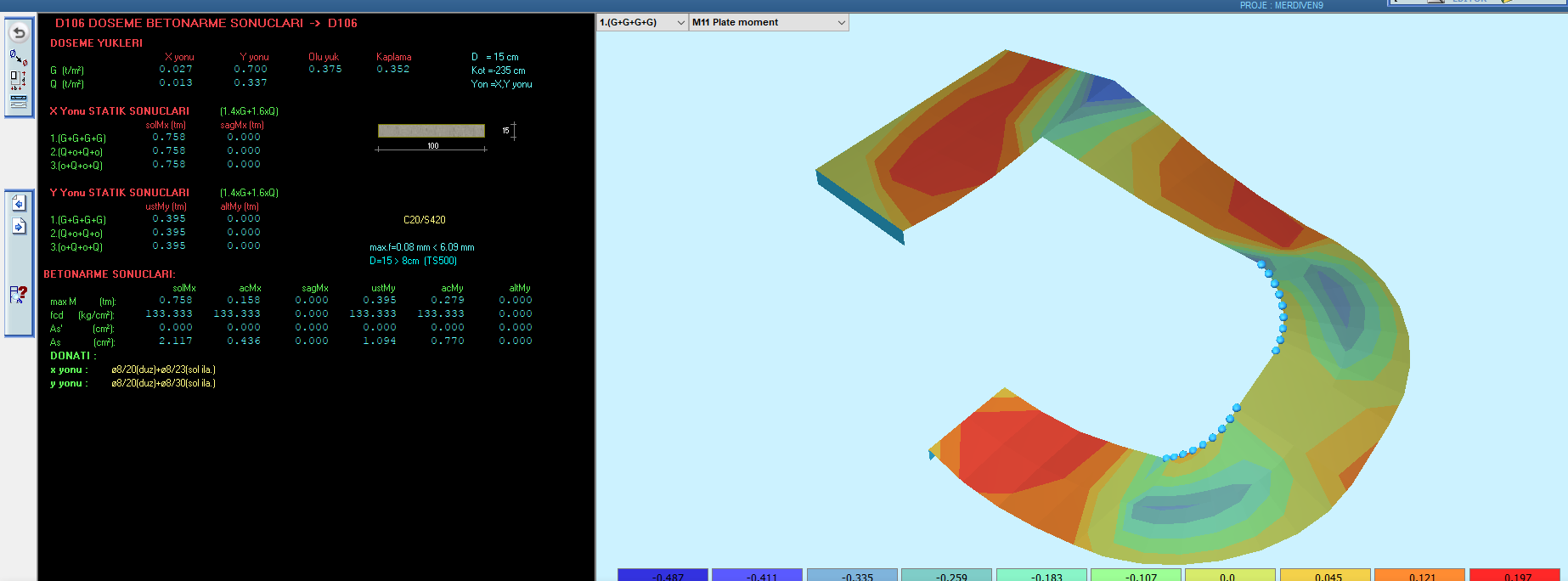

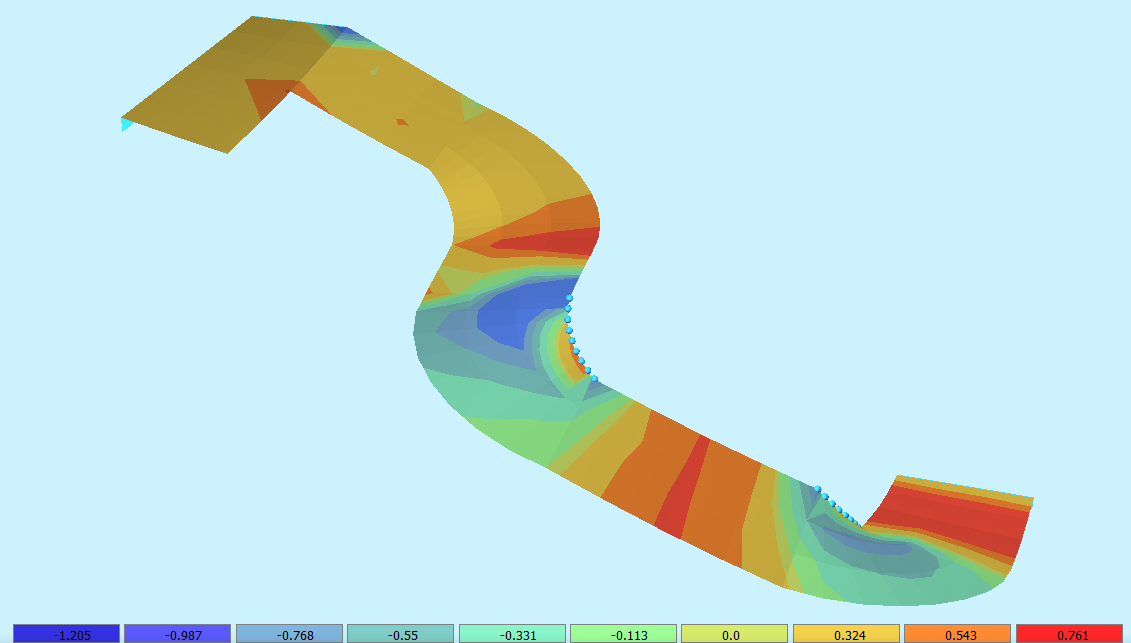

ve bu sistemler için gerekli sonlu eleman analizleri yapılabilmektedir:

Click to View Image280 View(s)

Click to View Image276 View(s)

Yeni merdiven makroları ile merdiven analizlerinin ve çizimlerinin çok daha kolay olacağını düşünüyoruz.

Taslak halindeki tbdy 2016 da bu konu var. Benim gördüğüm kadarıyla şimdiki yönetmelikten farklı olarak şunu istiyor:

*Bodrum geçiş diyaframını sonlu elemanlar sistemi ile modelleyin(Sta4cad v14'de var)

*Statik sistemi benim dediğim şekilde kurun 🙂 (Sta4cad v14'de var)

*İlk başta TDY2007'dekine çok benzer şekilde tasarım yapın (birkaç farklı formül spektrum vs var tabi)

*Doğrusal olmayan dinamik analizle tasarım deprem ivmelerini kullanarak kontrol edin.(bunun üstüne çalışıyoruz)

Sorunuzun net cevabını, yönetmelik örnekler kitabı çıkınca bizde sizle bilikte öğreneceğiz. Şu an taslak halindeki yönetmelikden biz anladığımızı yapmaya çalışıyoruz.

1-Merdiven data girişinde rıht yüksekliği tanımlanabilecek bir ikon konulursa iyi olur.

2-Sanayi yapılarında sık karşılaştığımız kolon guse veri girişi hesap ve çizimi konulursa iyi olur.Ayrıca bu kolonların altına soket temel veri girişi ve hesap ve çizimi konulursa iyi olur.

Program panelton eleman tanımlayabilme özelliği var.Kolon ve temellerde bu şekilde girilirse prefabrik kısmın bir bölünde hazırlanmış olur hatta prefabrik içinde bir program yapmanızı rica ederiz.

3-Yine stastelldeki gibi betonarme kolon guselerin üzerine tanımlanabilecek kren menüsü koymanızı rica ederim.

4- Veri giriş ekranında kolon kiriş duvar ve döşemelerle ilgili olarak filtre konulmasını rica ederim.

5- İstinat duvarlarında barbakan çap ve aralık veri girişinde tanımlanabilmesini rica ederim.

6-Döşemelerde çatlak kontrolü hesabı konulmasını rica ederim.

7-Temel altı kazıkların donatı hesap ve çizimlerin konulmasını rica ederim.

Yaklaşık 3 senedir bu başlıkta kullanıcılar tarafından programla ilgili istek öneri ve görüşlerin hangilerinin programa yansitildigini v14 kullananlar veya yöneticiler yorumlayabilir mi?
