ANALİZ TASARIM RAPORLAMA

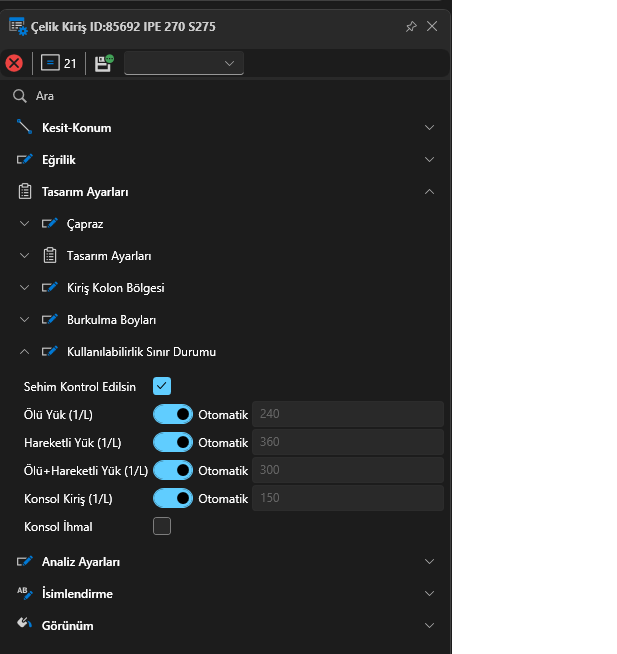

1)V3 sürümünde sehim hesapları tamamen yeni baştan ele alınmış ve eleman bazlı olarak sehim hesabı yapılıp yapılmayacağı ve sehim sınır şartları gibi her şeye eleman bazlı müdahale imkanı getirilmişti. Gelen bu güncelleme ile sehim hesabında ilgili eleman başlangıç ve bitiş noktası tespiti geliştirildi. Ek olarak şekil değiştirmeye göre konsola benzer davranış gösteren ve programın bu şekilde algıladığı elemanlarda bunu ihmal etme opsiyonu eklendi. Bu seçenek seçilirse program elemanı konsol olarak algılasa bile normal bir kiriş gibi sehim hesabı yapacaktır. Aynı ayarları tüm makro elemanlarındada yapabilirsiniz.

2)Depremsiz durumda çözülen bazı modellerde oluşan atma sorunu giderildi.
3)Tam kapalı eğrisel çubuk sistemlerde burkulma hesabında atma sorunu giderildi.

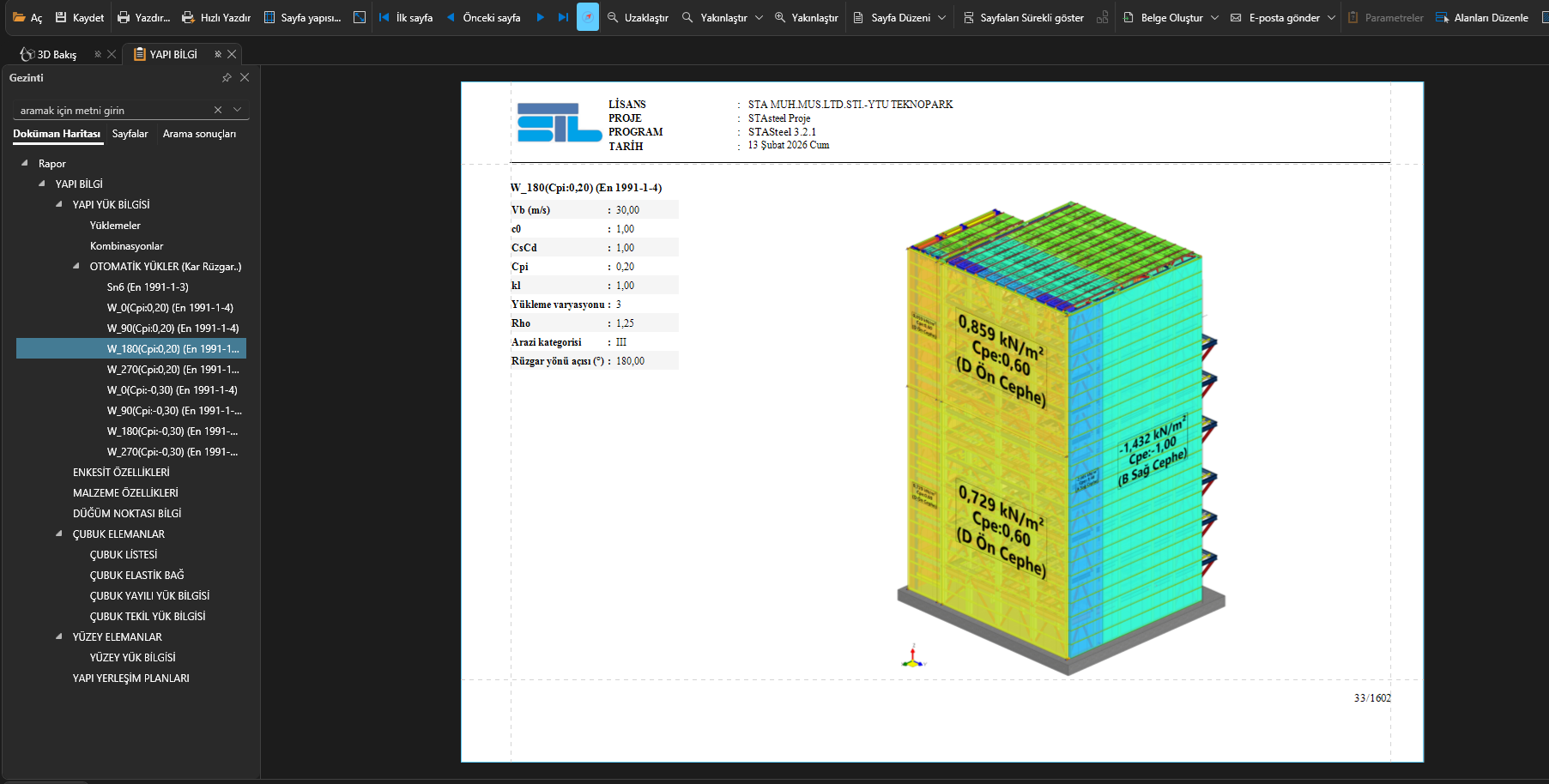

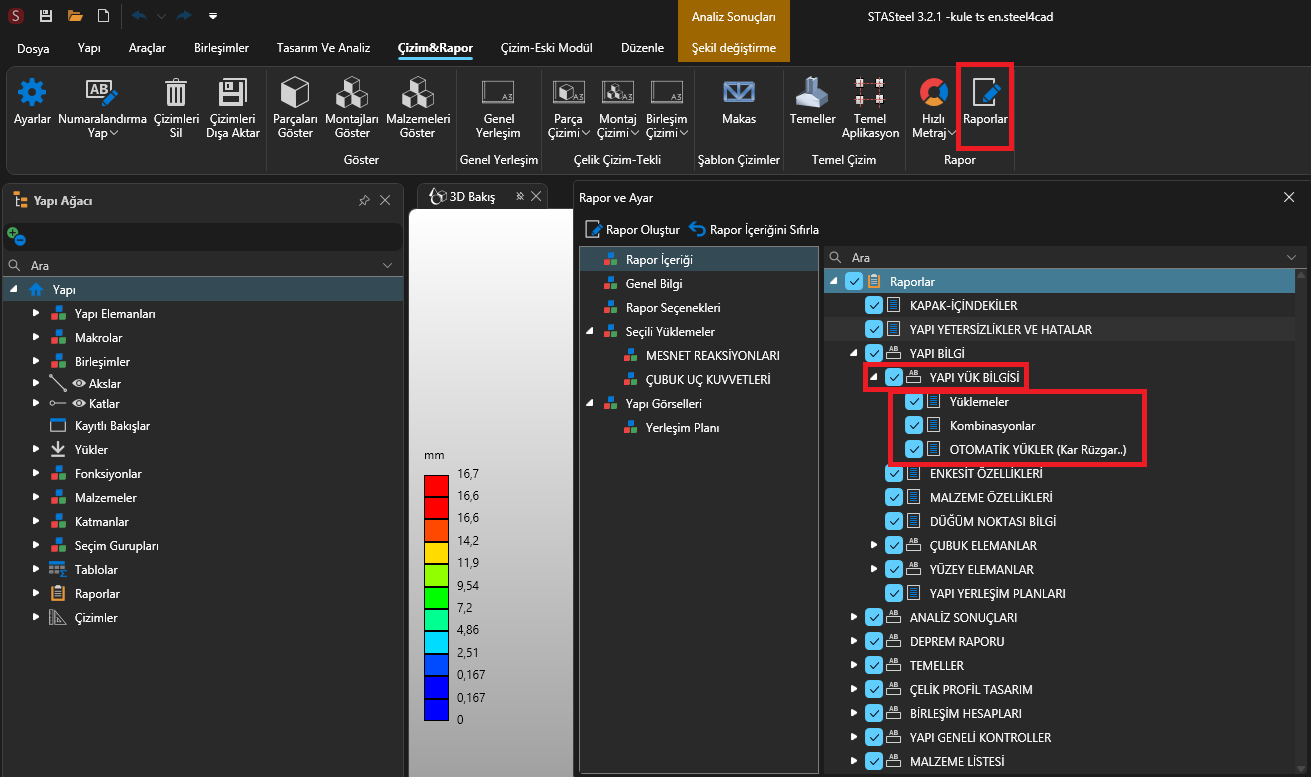

4)Otomatik kar ve rüzgar yüklerinin de kullanılan yönetmelikler parametreleri ve görselleri rapora eklendi.

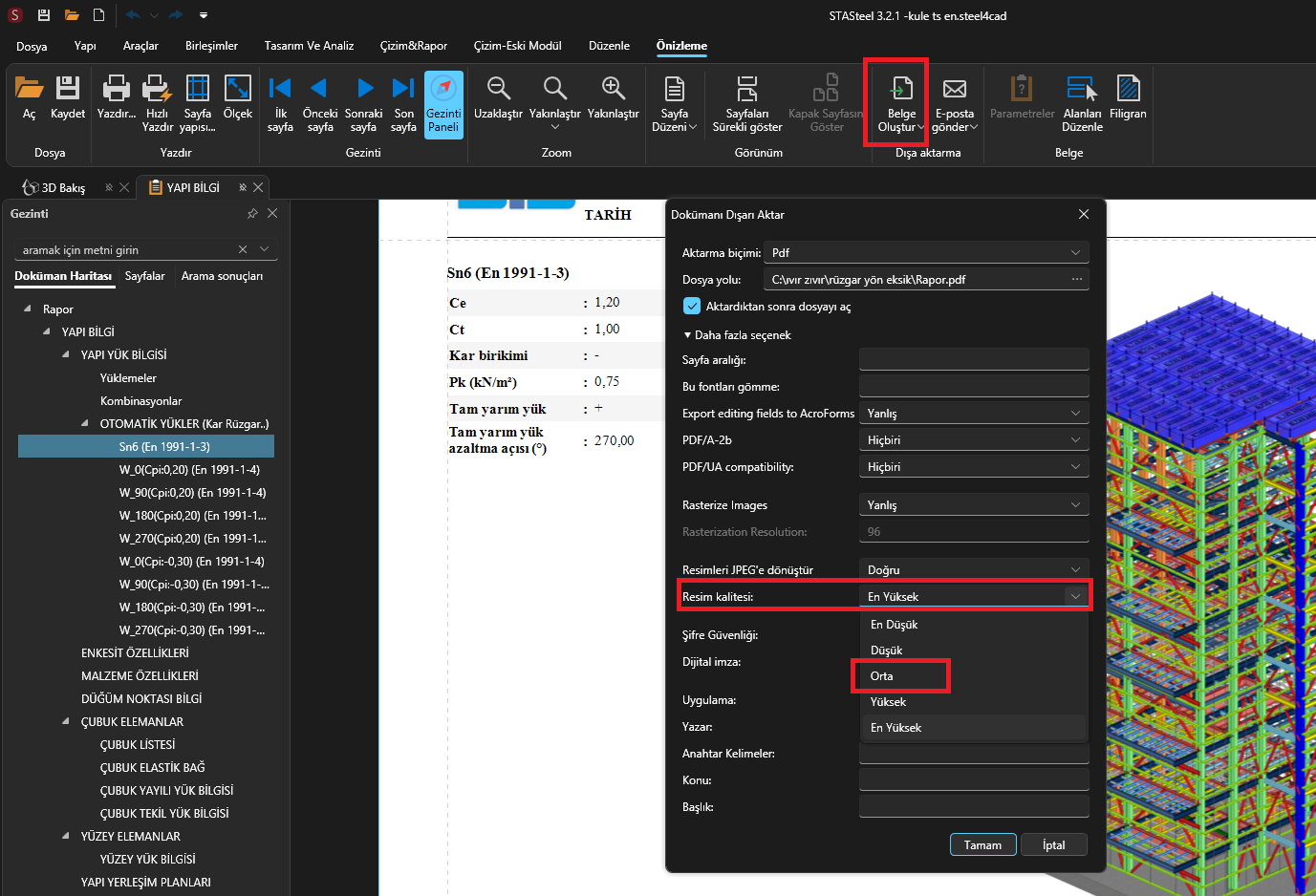

Görsel kalitesine bağlı olarak raporu pdf e aktardığınızda dosya boyutu büyük çıkabilmektedir. Dönüştürmede aşağıdaki ayardan görsel kalitesini azaltarak boyutu azaltabilirsiniz.

5)Yeni raporlama kısmında eksik kalmış olan yükler ve kombinasyonların raporda basılması.

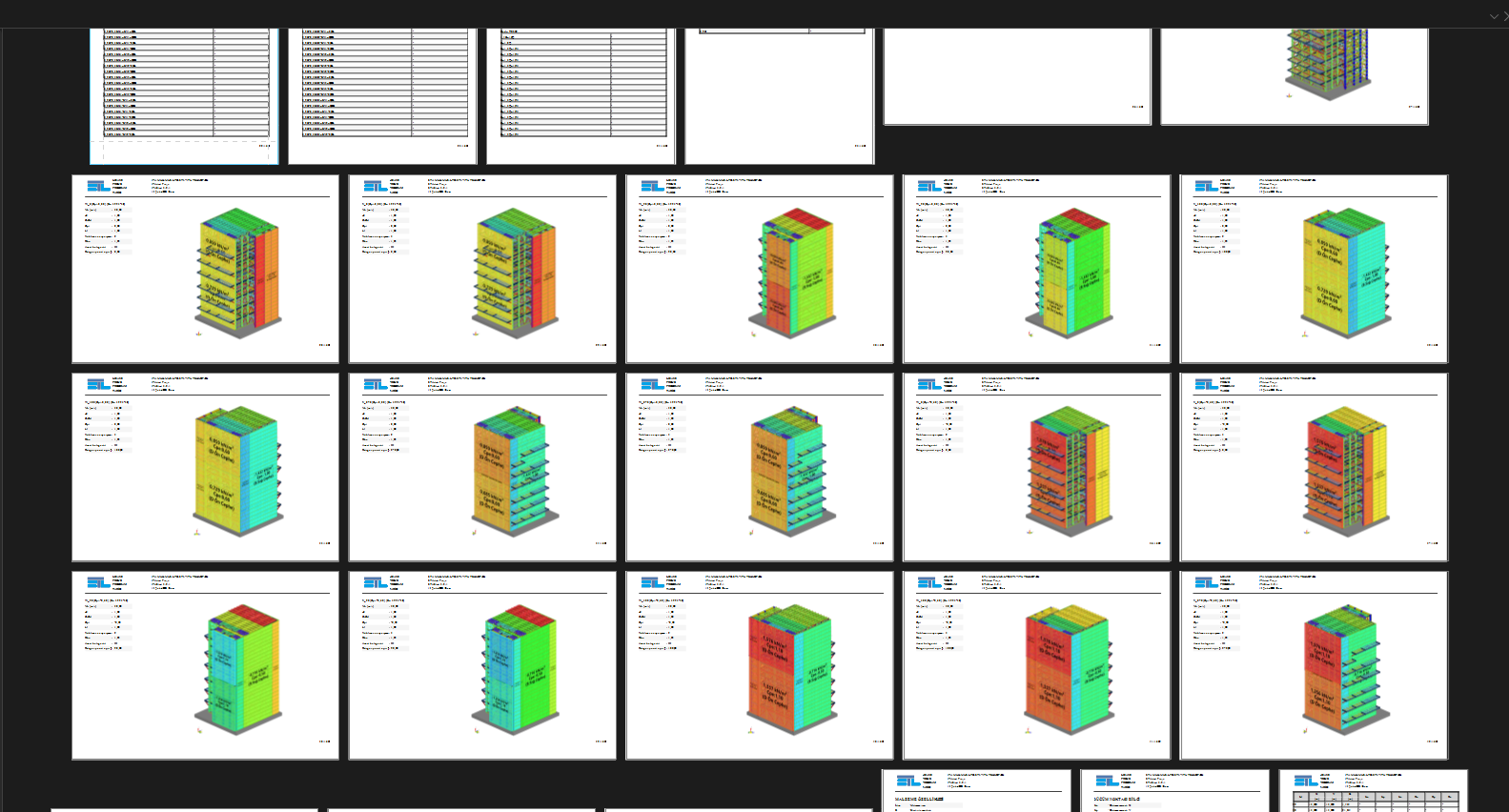

6)Eurocode ve Asce gibi yönetmeliklere göre kar ve rüzgar yüklerinin otomatik bulunmasında açı gibi şartlara birikim karın yarım tam dolu olması gibi durumlar için 20 30 adete kadar farklı yükleme oluşabilmekte.
Program oluşan tüm yüklerin benzerliğine bakar ve benzer olan yüklemeleri otomatik olarak kaldırır. sadece çatıdan oluşan modellerde gerekli olan bir yüklemenin kaldırılması durumu düzeltildi.

ÇİZİM

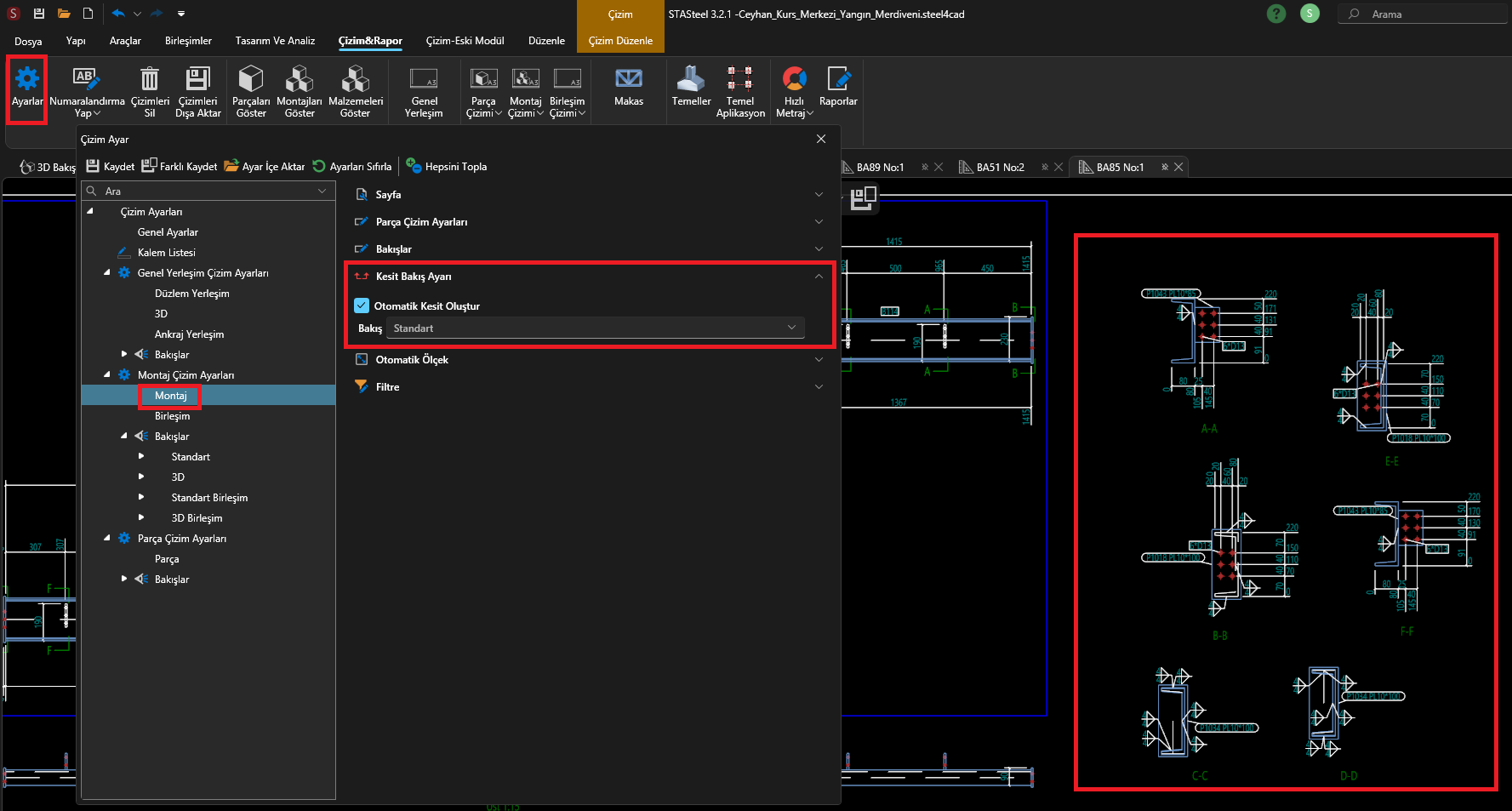

1)Montaj çizimlerinde otomatik olarak kesit çizimlerin alınıp alınmayacağı ve kesitlerin hangi ayara göre çizileceği ayar olarak açıldı. Artık bu sayede alınan kesit çizimlerinde ölçü poz objeler gibi her şeye müdahale edebilir ve kesitler için özel ayarlar kullanabilirsiniz.

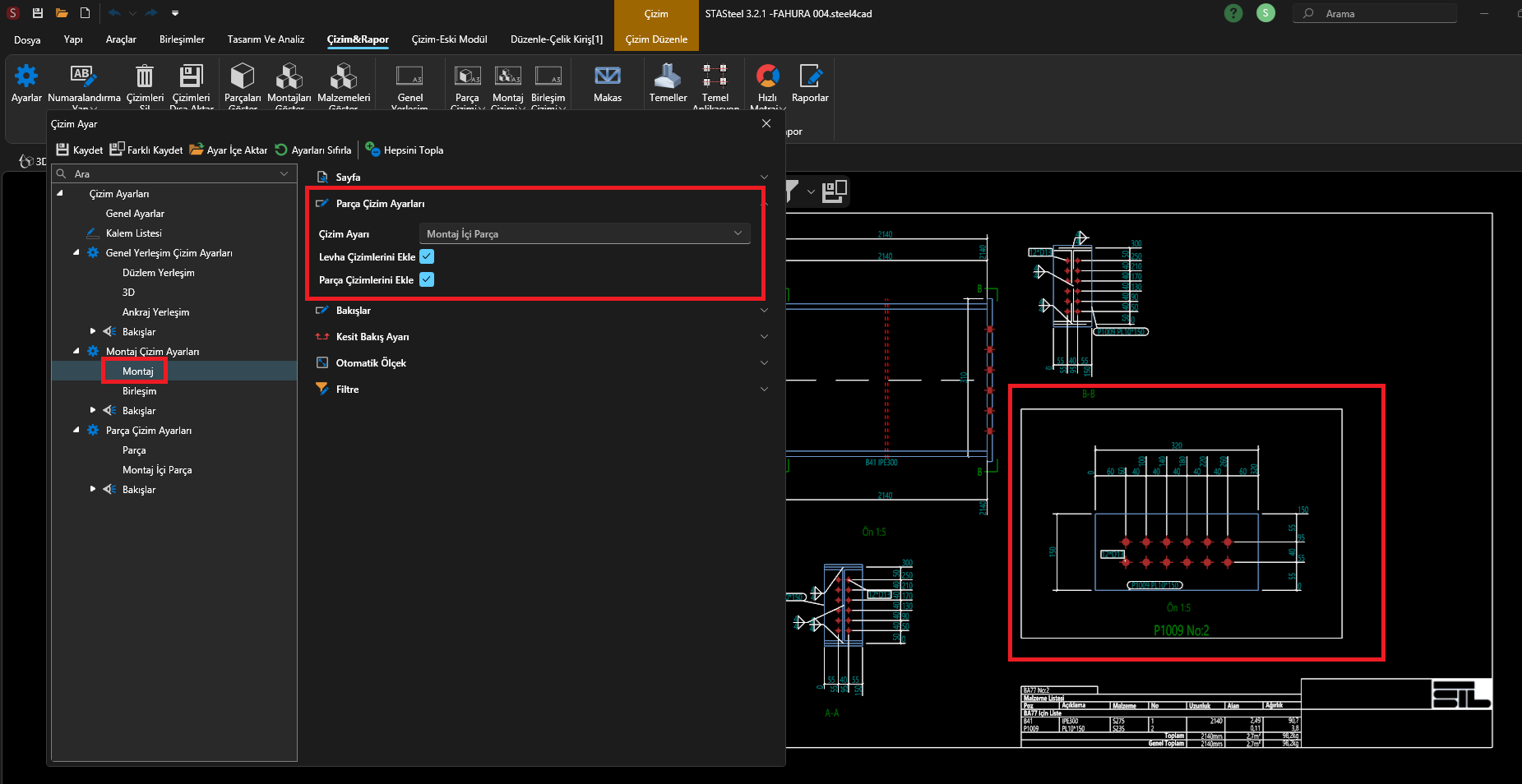

2)Montaj çizimlerinin içine montaj içinde bulunan parçaların ayrıca çizilmesi ayarı vardı. Artık montaj içinde eklenen parça çizimlerinin de tüm ayarlarını ayrı olarak değiştirebilirsiniz. Ölçü poz objeler gibi her şeye müdahale edebilirsiniz.

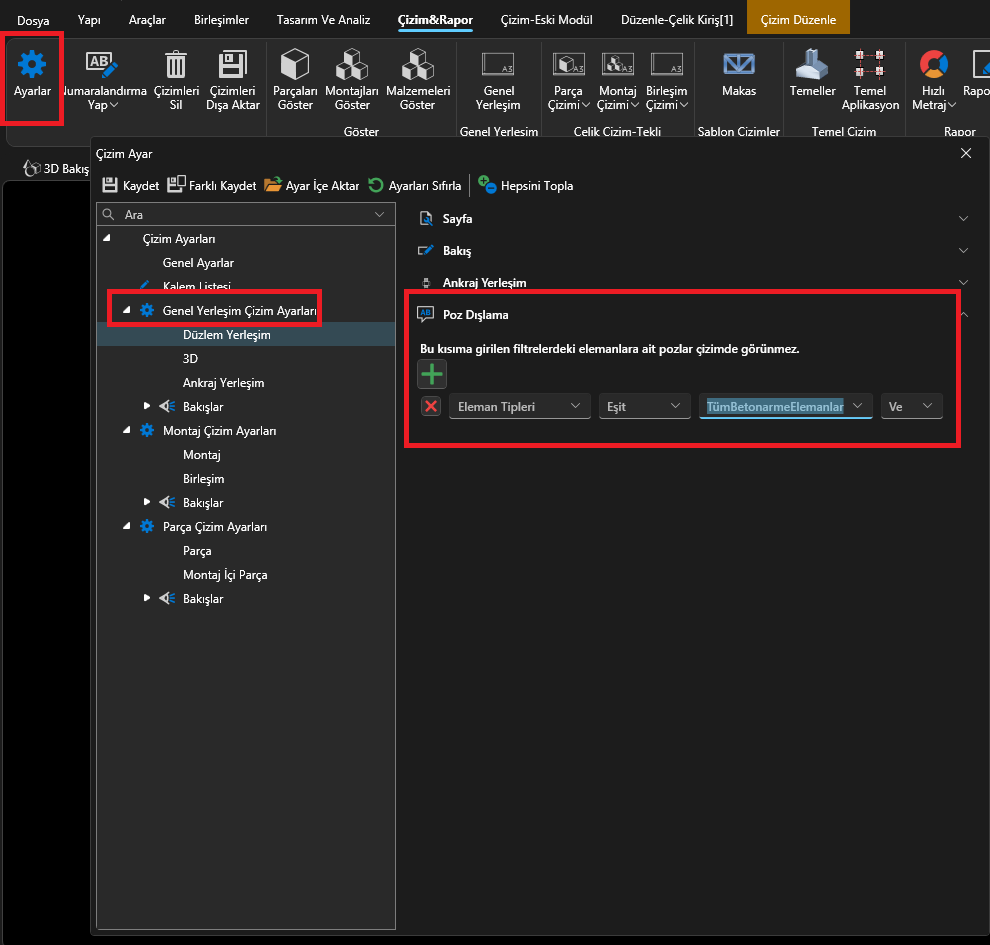

3)Genel yerleşim çizimlerinde aks ve katlar dahil istenen objeler filtrelenerek çizim alınabilmekte. Ek olarak çizimde bazı tiplerin pozlamaya dahil edilmemesi imkanı eklendi. Örneğin bir kat planında tüm betonarme elemanları pozlama dışı tutmak için aşağıdaki seçim yapılabilir. Tabiki bunun dışında çizim sonrasında silme ev ekleme gibi istenilen müdahale yapılabilir.

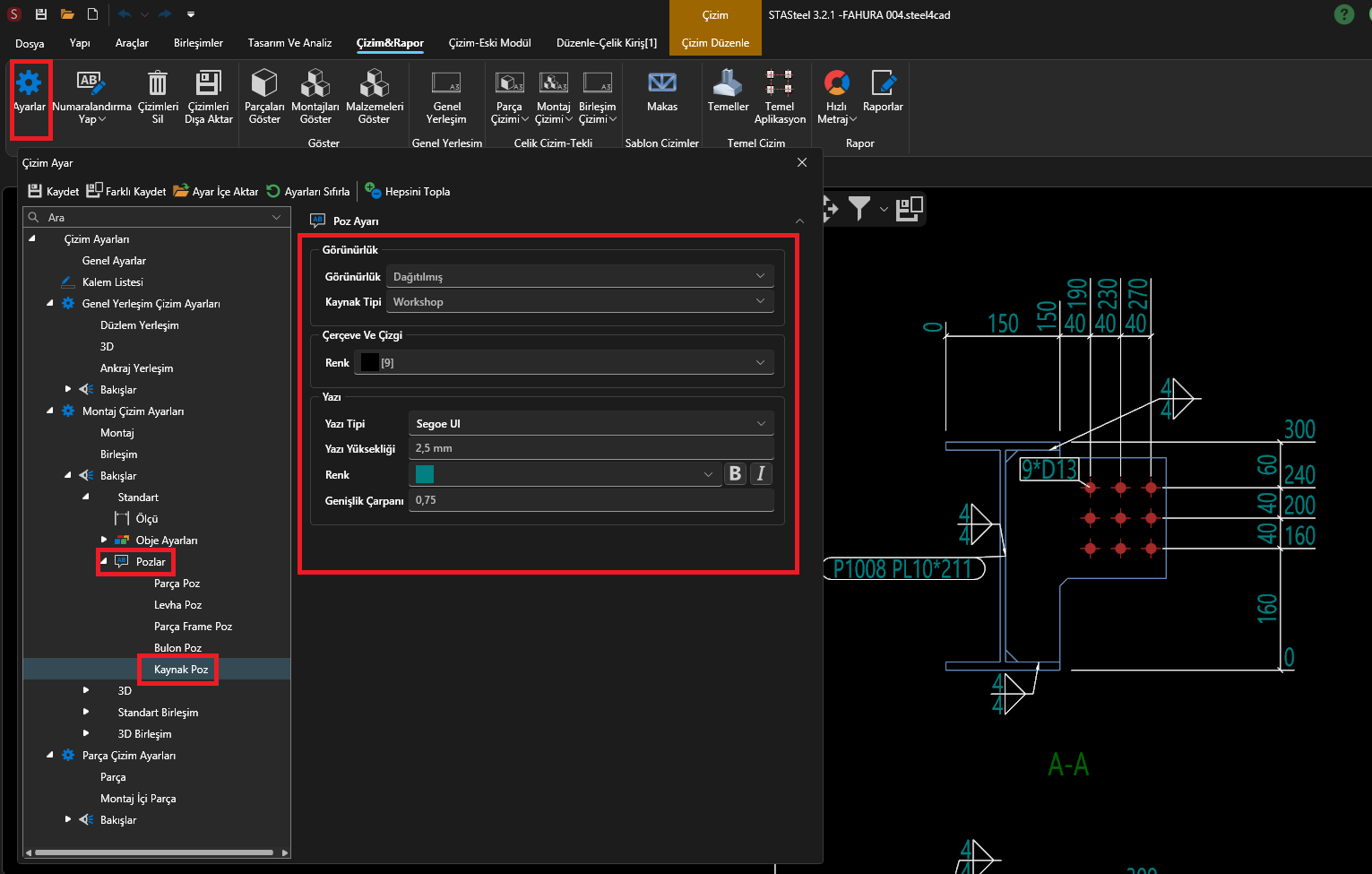

4)Yeni çizim modülünde çizimde kaynak pozları gösteriliyordu kaynak pozlarını eklenmesi sağlandı. Aşağıdaki kısımdan kaynak pozunun gösterilip gösterilmeyeceğine dağılımın nasıl olacağına ve kaynak tipine göre bir filtreleme sağlayabilirsiniz.

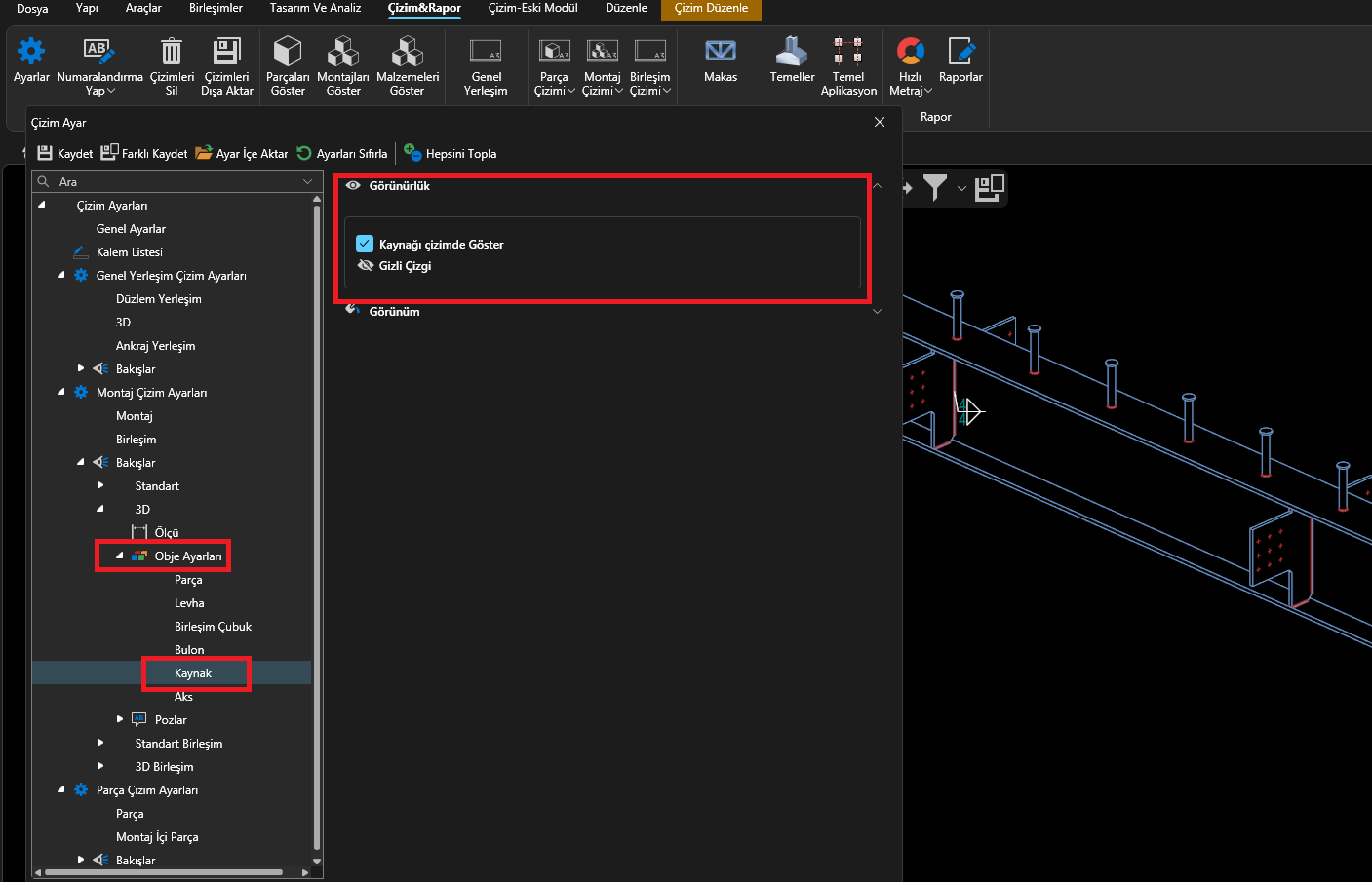

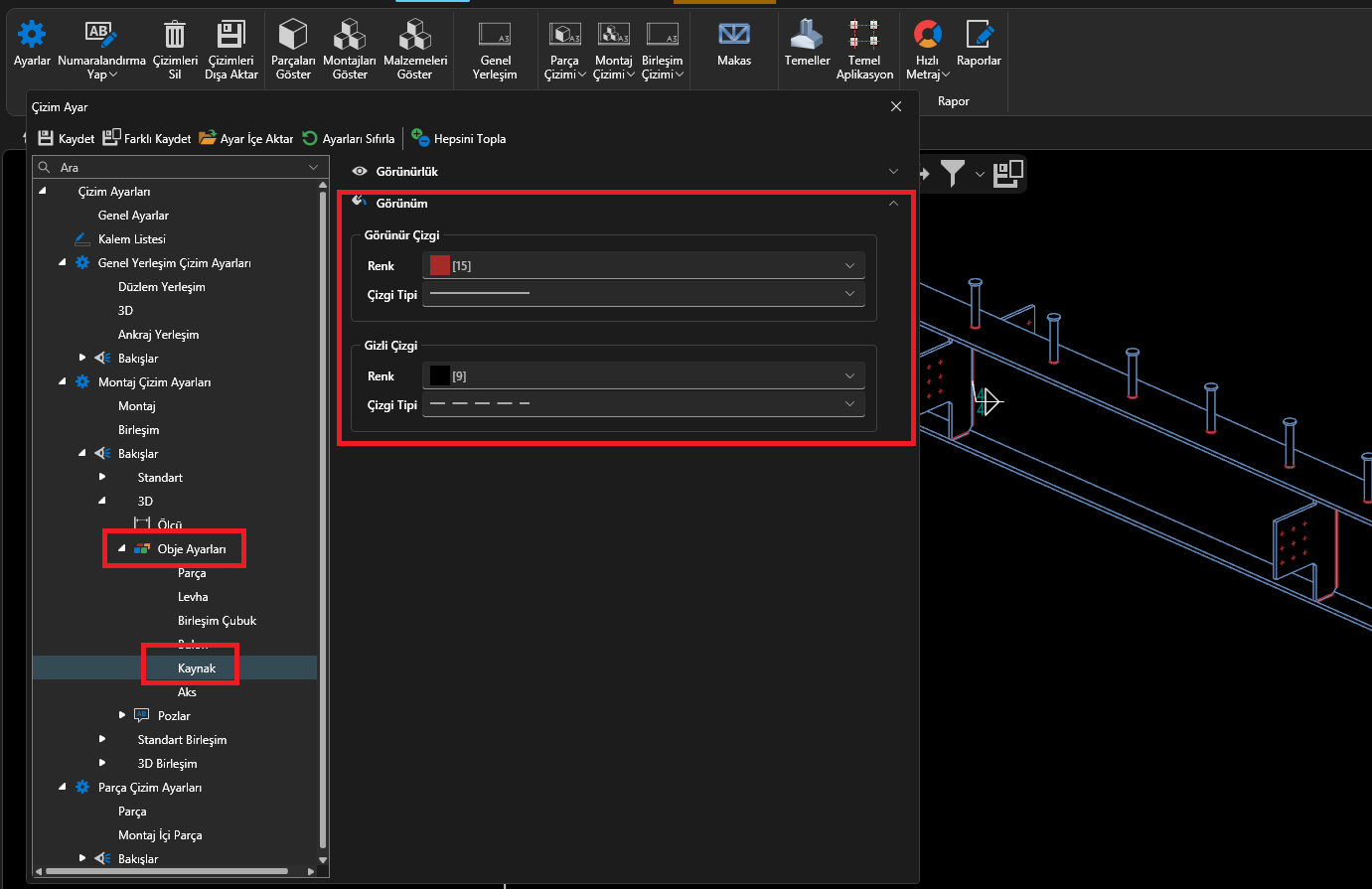

5)Kaynakların 3d çiziminin çizimlere eklenmesi imkanı sağlandı. Tüm bakışlar için ayrı ayrı kaynakların çizimde görünüp görünmemesine müdahale edilebilir. kaynağın 3d çizimi ile ilgili görünüm ayarlarına müdahale edilebilir.

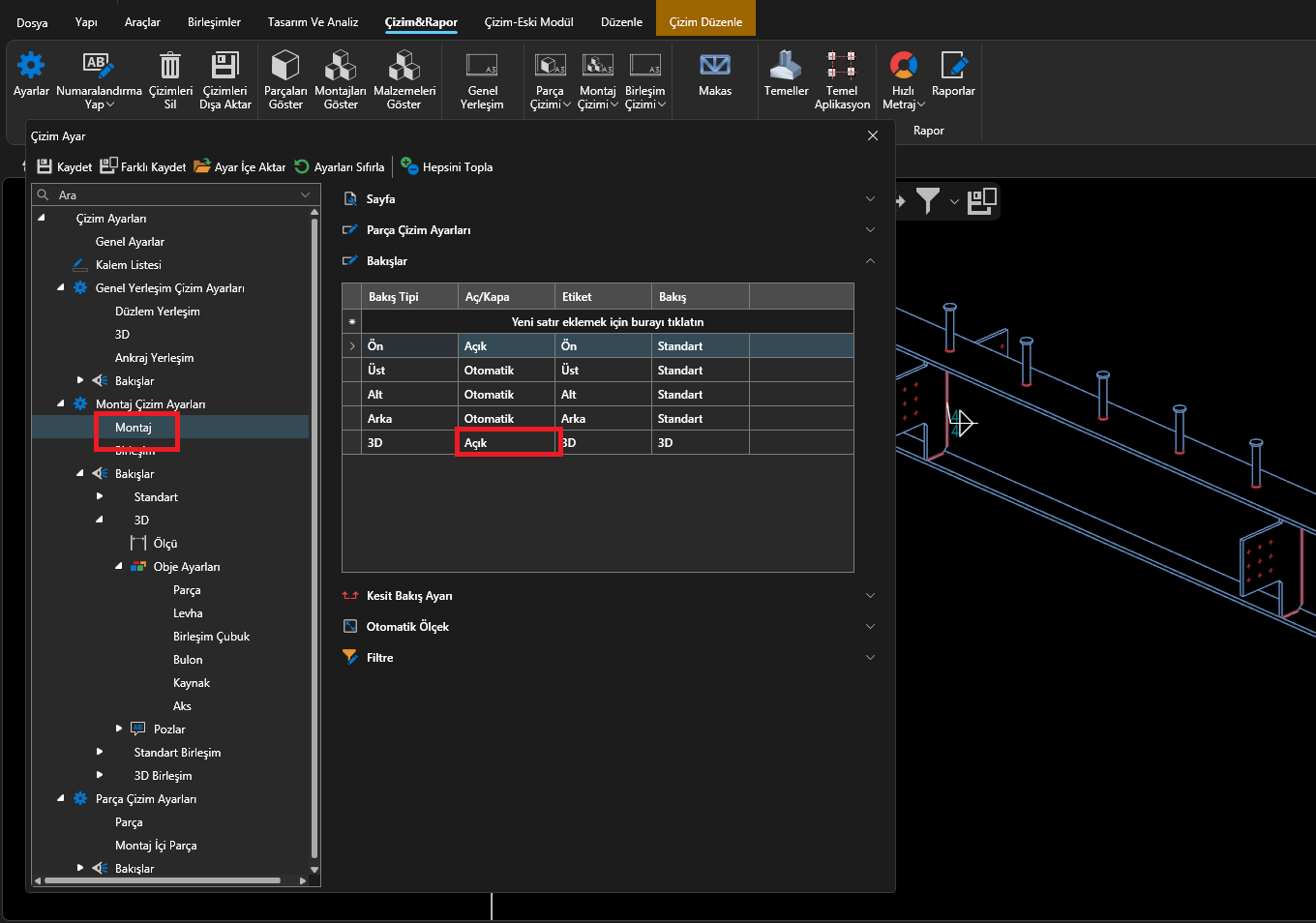

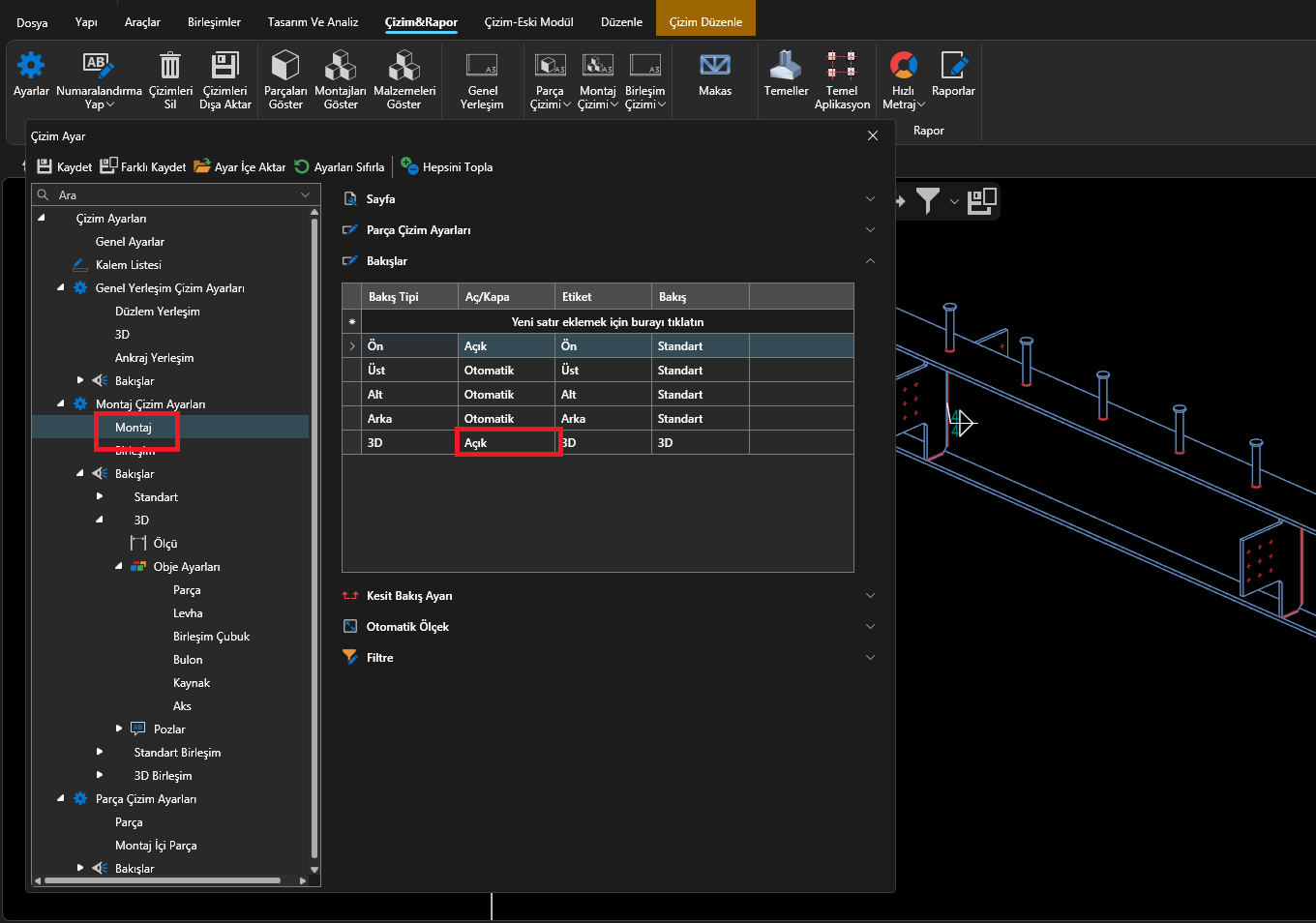

Aşağıda örnek olarak 3d çizimde kaynakların çizime dahil edilmesi sağlanmıştır. Tabiki 3d görüntünün ayrıca ayardan açılması gerekmektedir.
Tabiki 3d görünüm dışında diğer bakışlardada kaynakları çizime dahil edebilirsiniz.

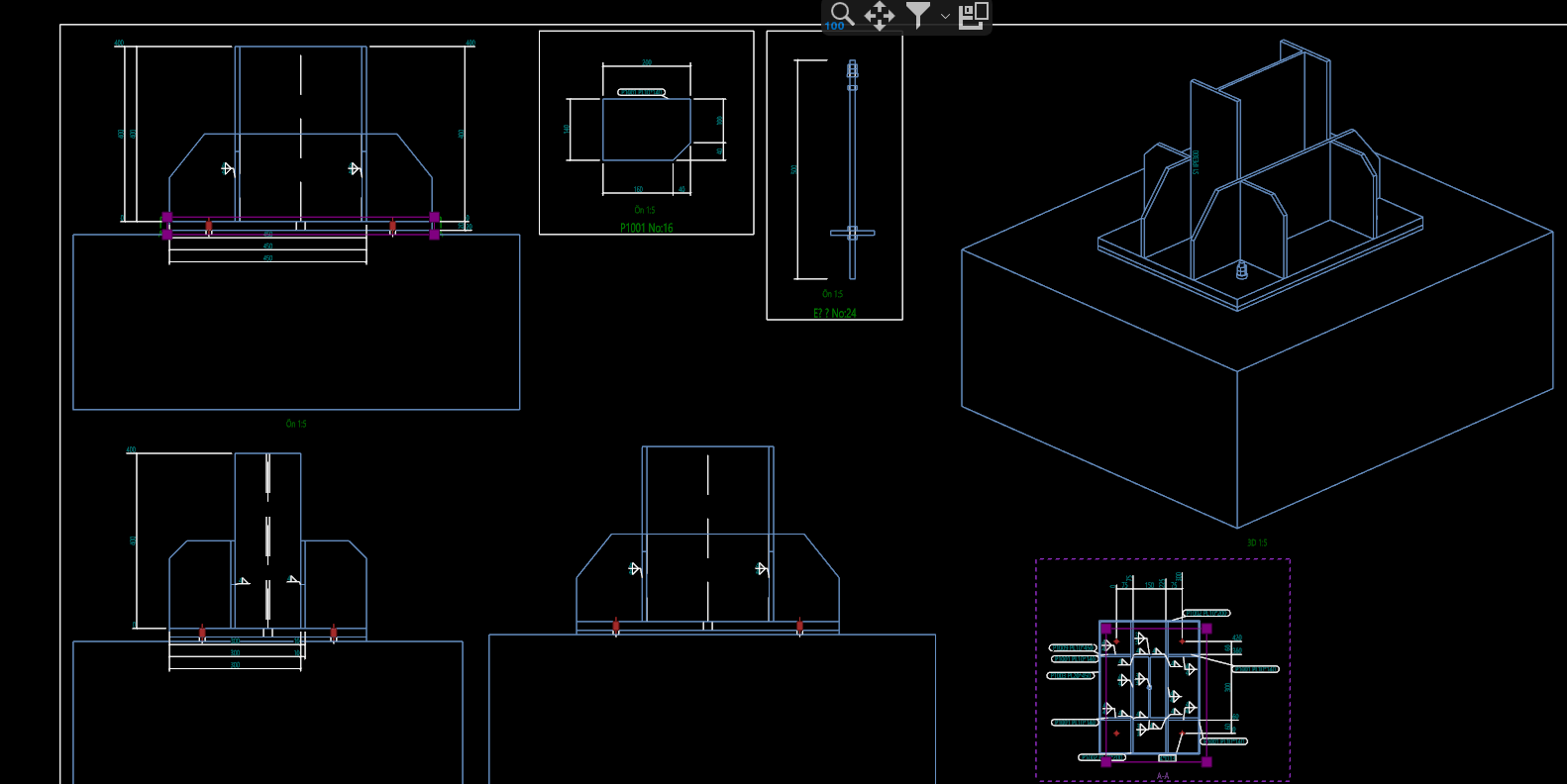

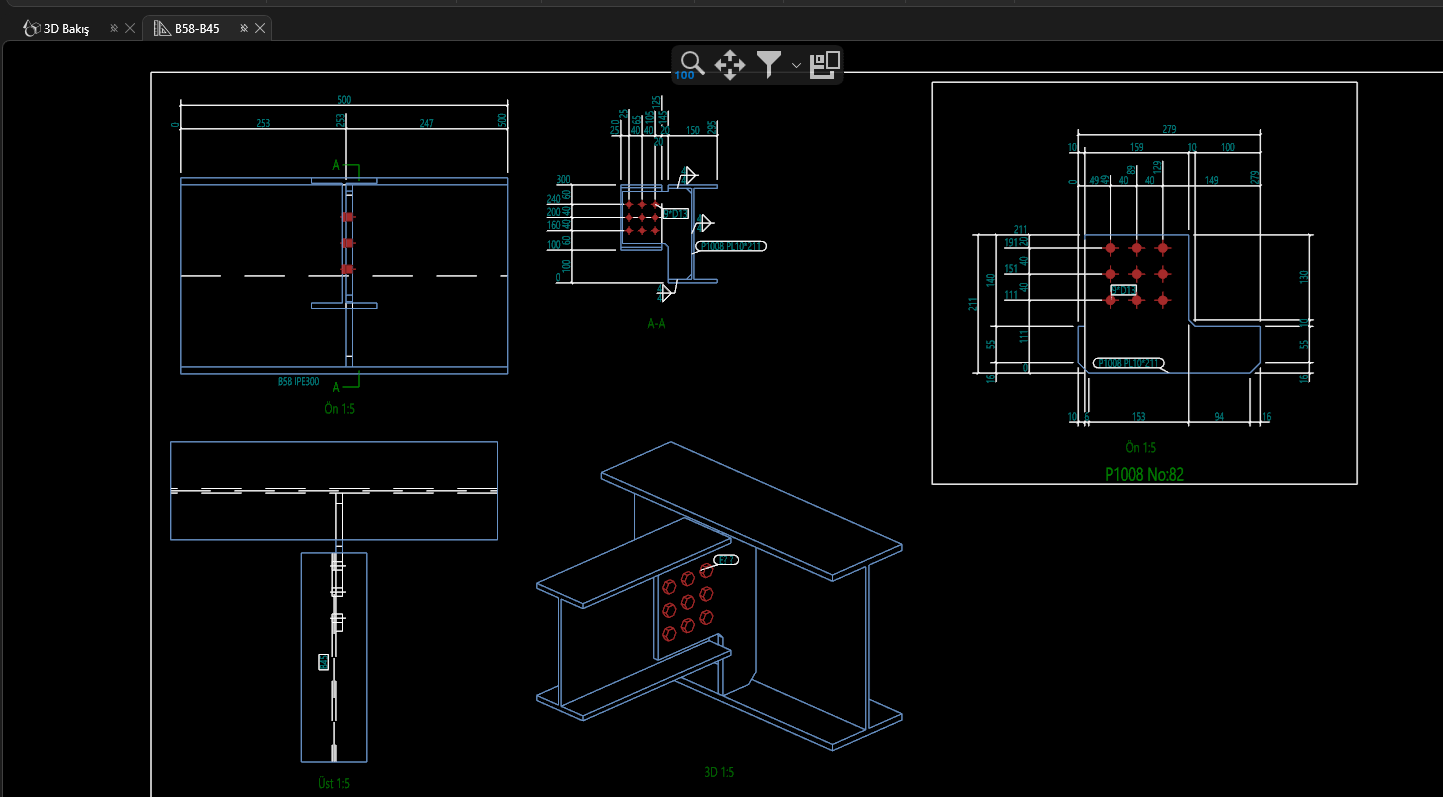

6)Birleşim çiziminde (yeni modül) geliştirme yapıldı ve ankraj açılımı sağlandı. Birleşim çizimi için ayarlar kısmında default hazır bir ayar sağlandı. Metraj tablosu gibi eksik olan kısımlar ise ilerleyen zamanlarda tamamlanacaktır.
Ek olarak otomatik kesit çizimleri eklenerek anlaşılırlık arttırıldı.

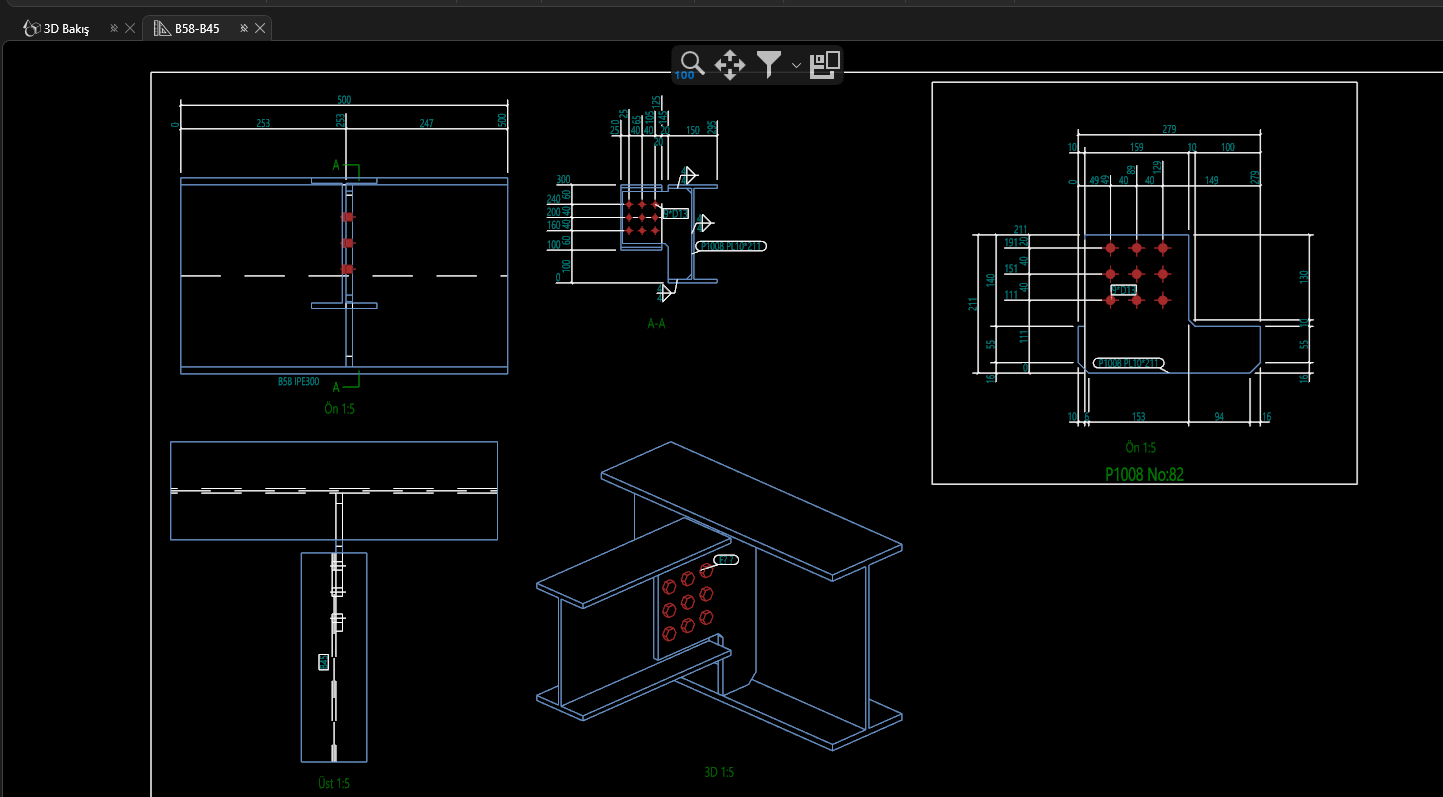

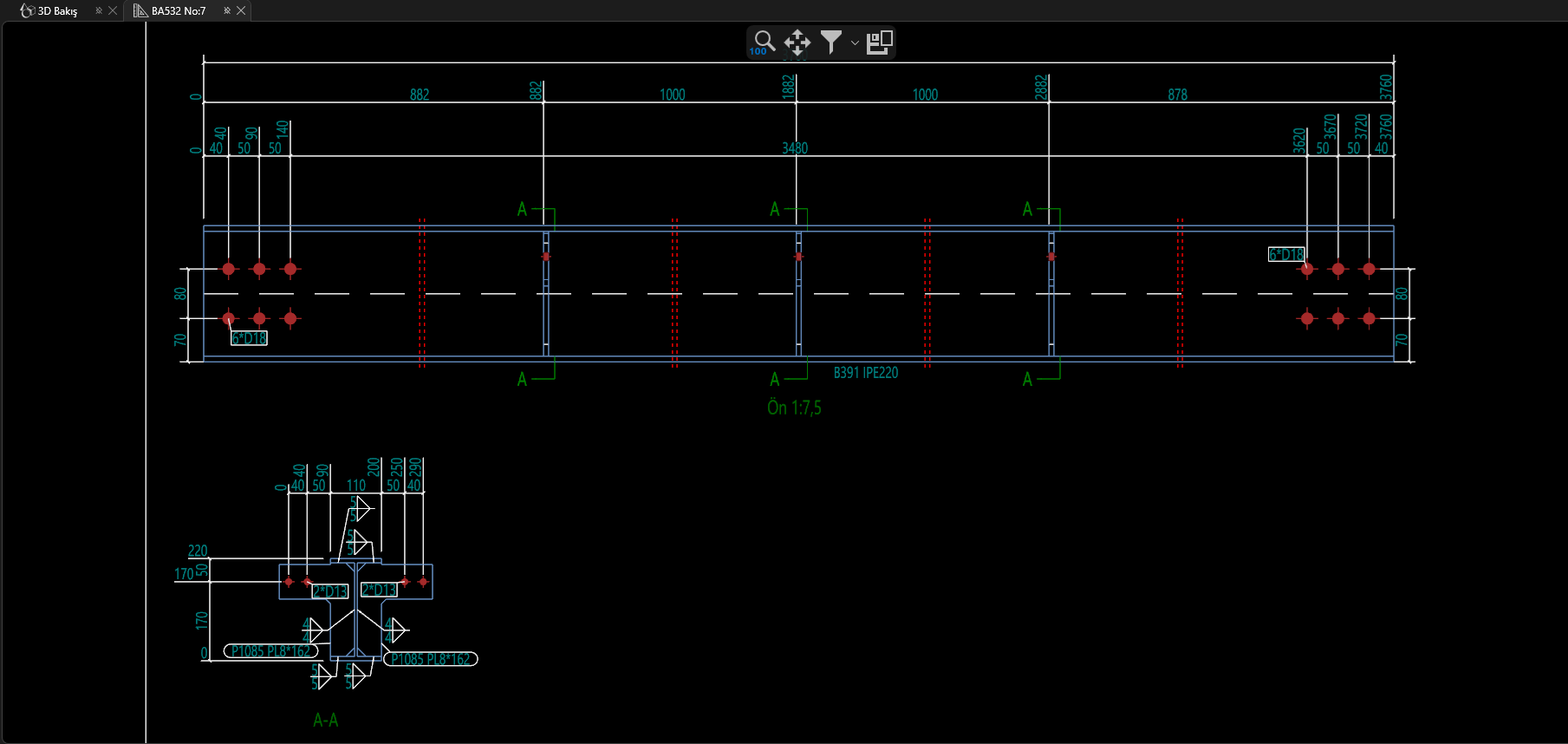

7)Montaj çizimlerinde alınan bir kesitin birebir aynısı başka yerde varsa o kısıma aynı kesit sembolü ekleniyor ve tekrardan bir kesit alınmıyordu. Buna ek olarak artık kesitte verilen poz ve kaynak işareti gibi objeler tekrardan diğer yerlerde verilmiyot.
Bu sayede çizimde bakış sayısı azalıyor (daha az çizim ) ve çizim daha temiz hale geliyor. Örnek olarak aşağıdaki çizimde ana çizim üzerinde hiç bir poz ve kaynak işareti konulmasına gerek kalmamış.
