Özetle bu güncellemeye kadar yapılanlar

HATA DÜZELTMELERİ

[list]

Makas aşık makrosunda alt ve üst başlıklarda T kesitte döndürme opsiyonunun düzgün çalışmaması sorunu giderildi.

inşaat aşamalı analizde birden çok kat giden kolonlu modelde kat döküm sırasının hatalı alınması sorunu giderildi. (workshop sta4cad)

Sta4cad model alımında bazı durumlarda duvarlardan kaynaklı oluşan atma sorunu giderildi. (workshop)

[/list]

MODELLEME

[list]

Grafik ekranda aks üzerinde çift tıklama ile aks kesit penceresi açılması sağlandı.

[/list]

MODEL AKTARIMI

[list]

Modellerin 3d dwg aktarımında elemanların renklerin tam olarak aynı gitmemesi sorunu düzeltildi.

Büyük modellerde aktarımda hızlandırma yapıldı.

Model aktarımında eğrisel yüzeylerin kenar çizgilerinin aktarılıp aktarılmayacağı opsiyonel olarak sunuldu. Boru gibi profillerde aktarımda yüzey üzerinde kenar çizgileri aktarılmıyordu ancak Autocad üzerinde kesit alam gibi işlemlerde bu çizgilerin görünmesini isteyen kullanıcılar kullanabilir.

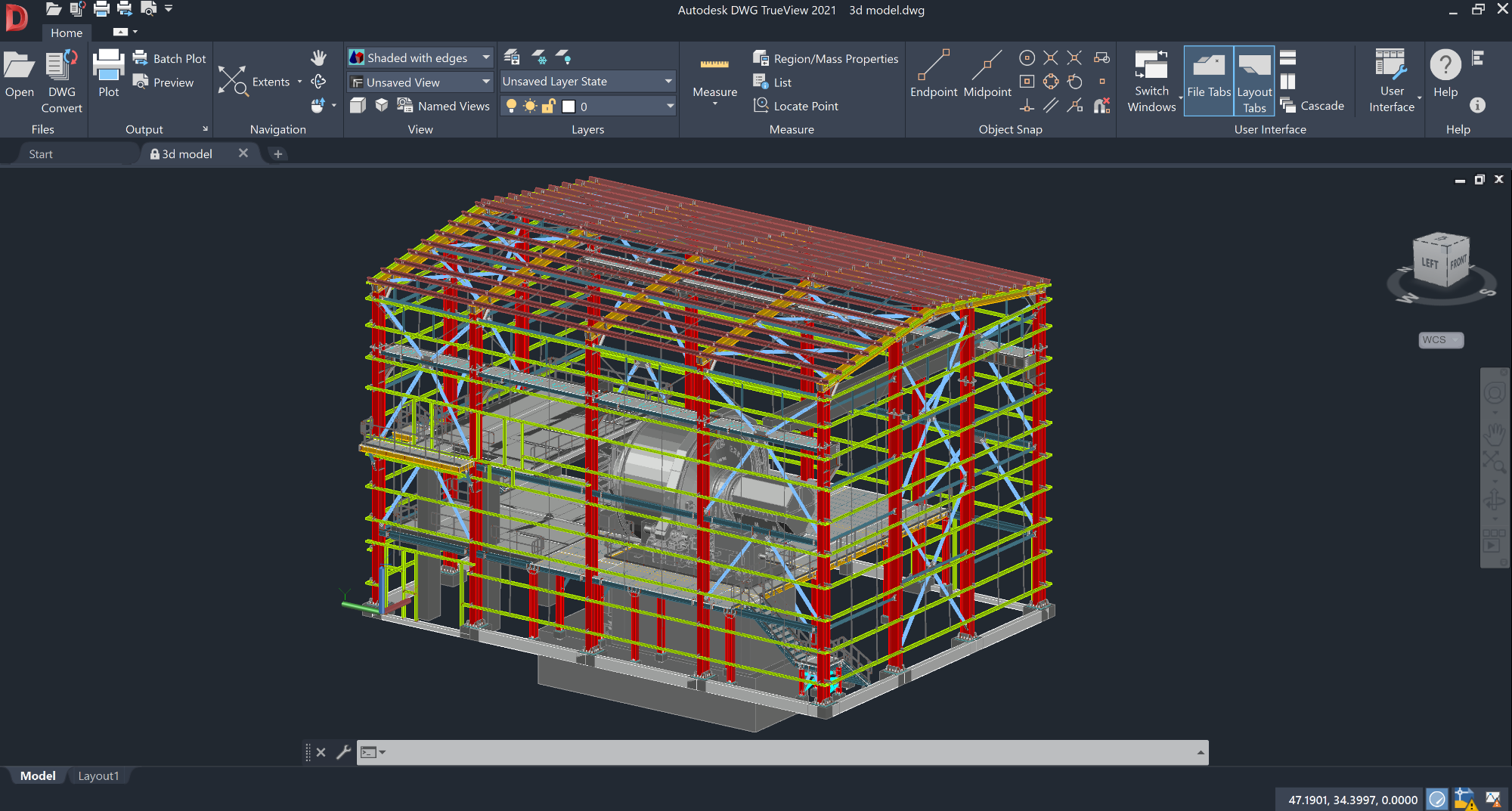

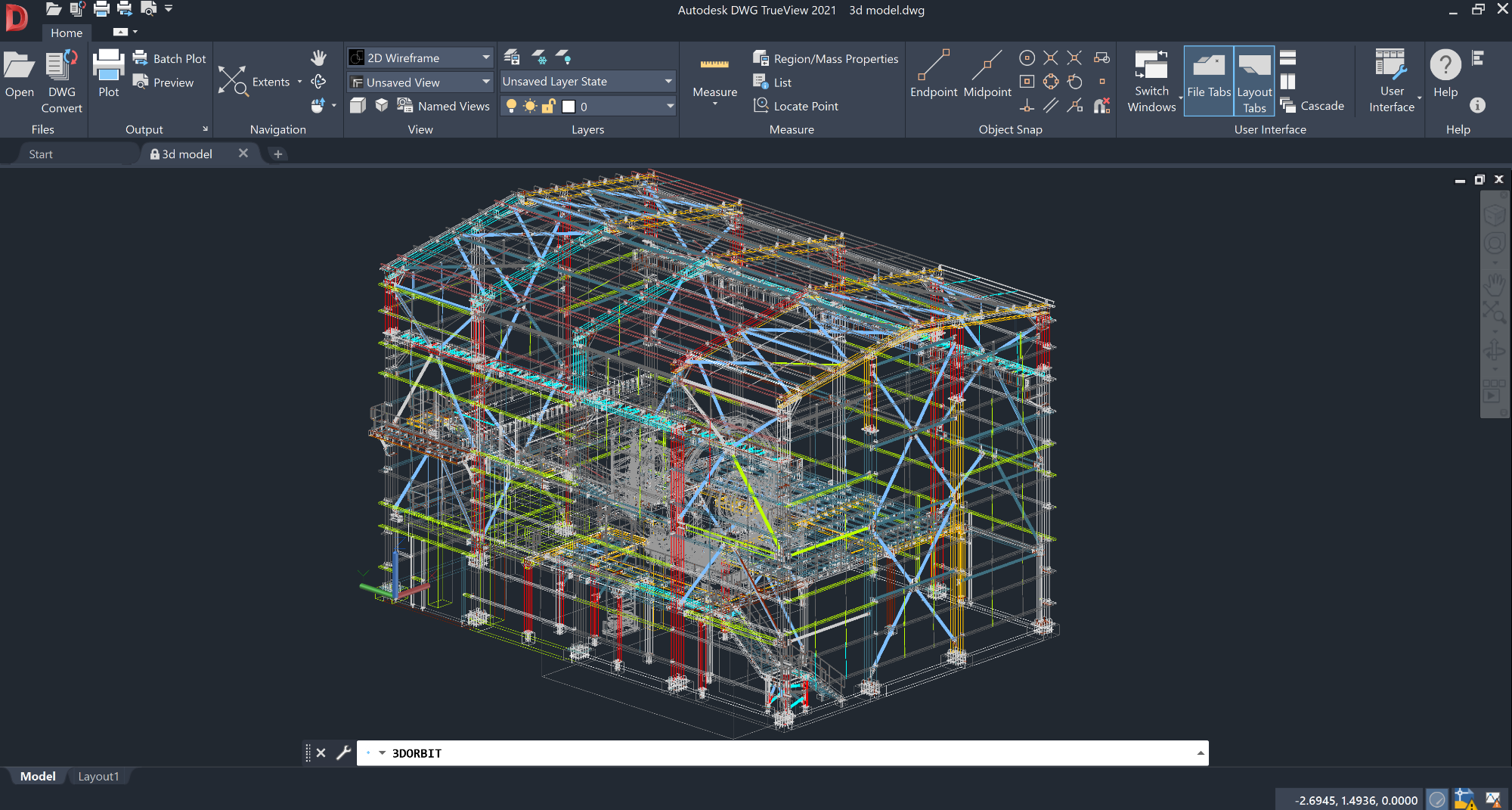

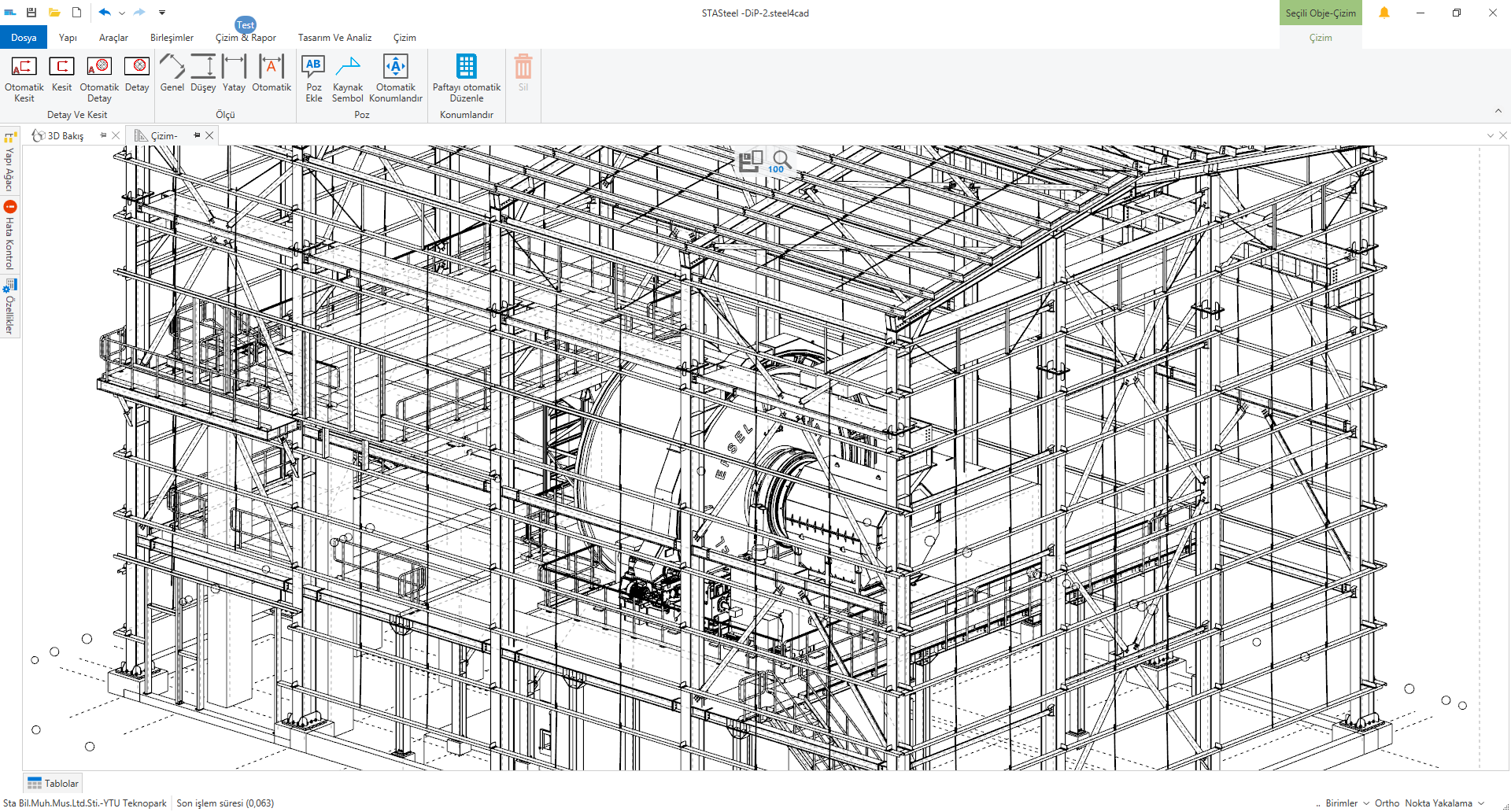

Yüzerler çizilmiş ve çizilmemiş durumda dwg viewer üzerindeki son durum aşağıdadır.

Click to View Image212 View(s)

Click to View Image217 View(s)

Click to View Image219 View(s)

[/list]

MODEL ALIMI

[list]

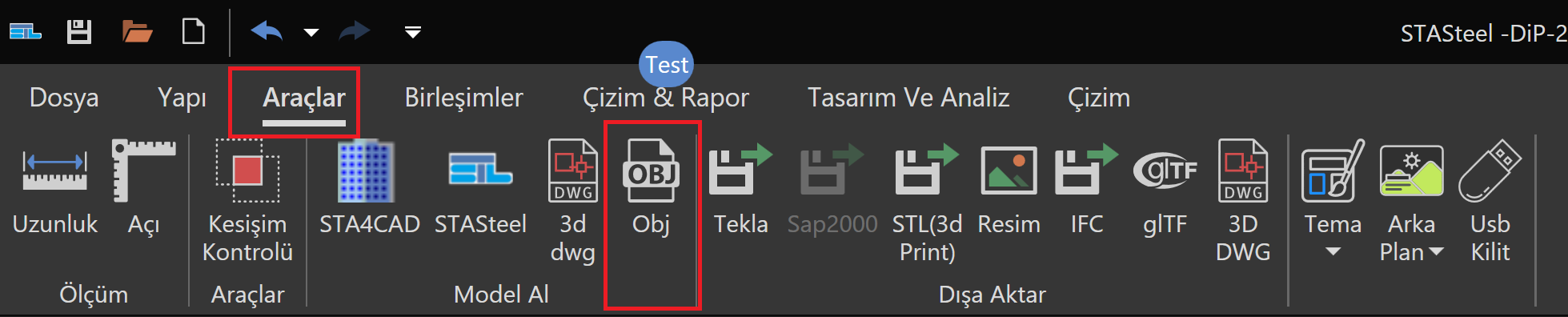

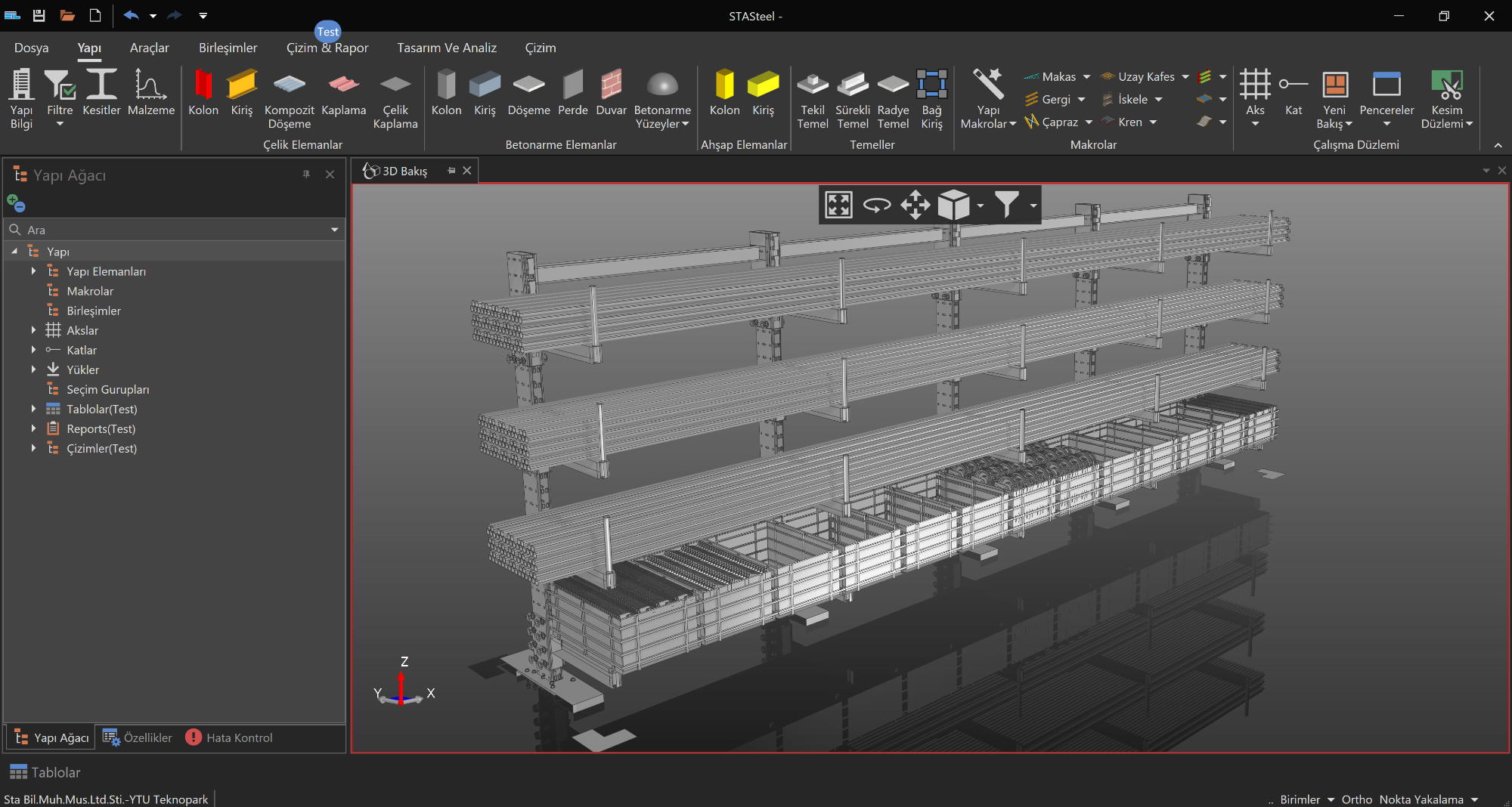

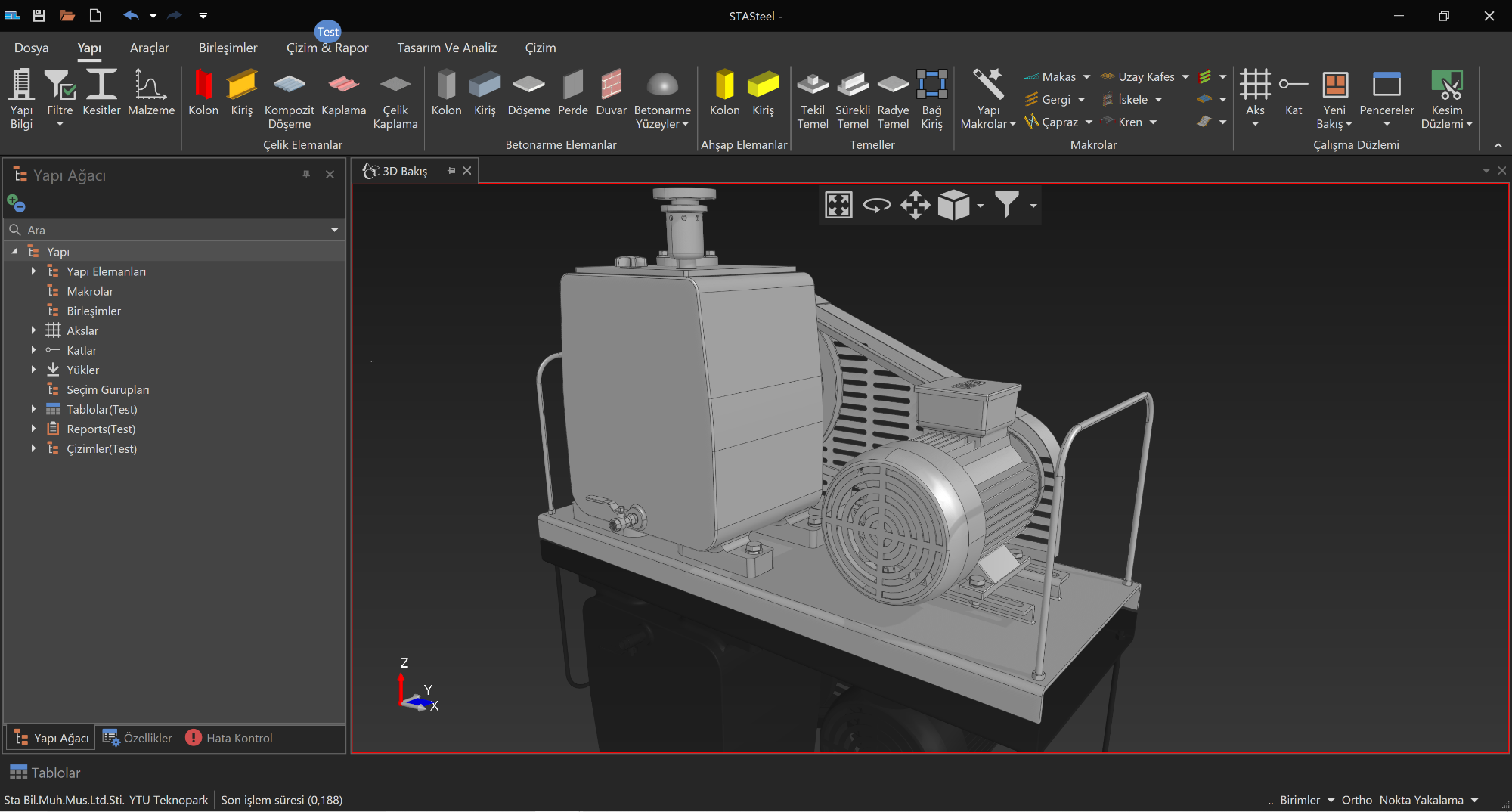

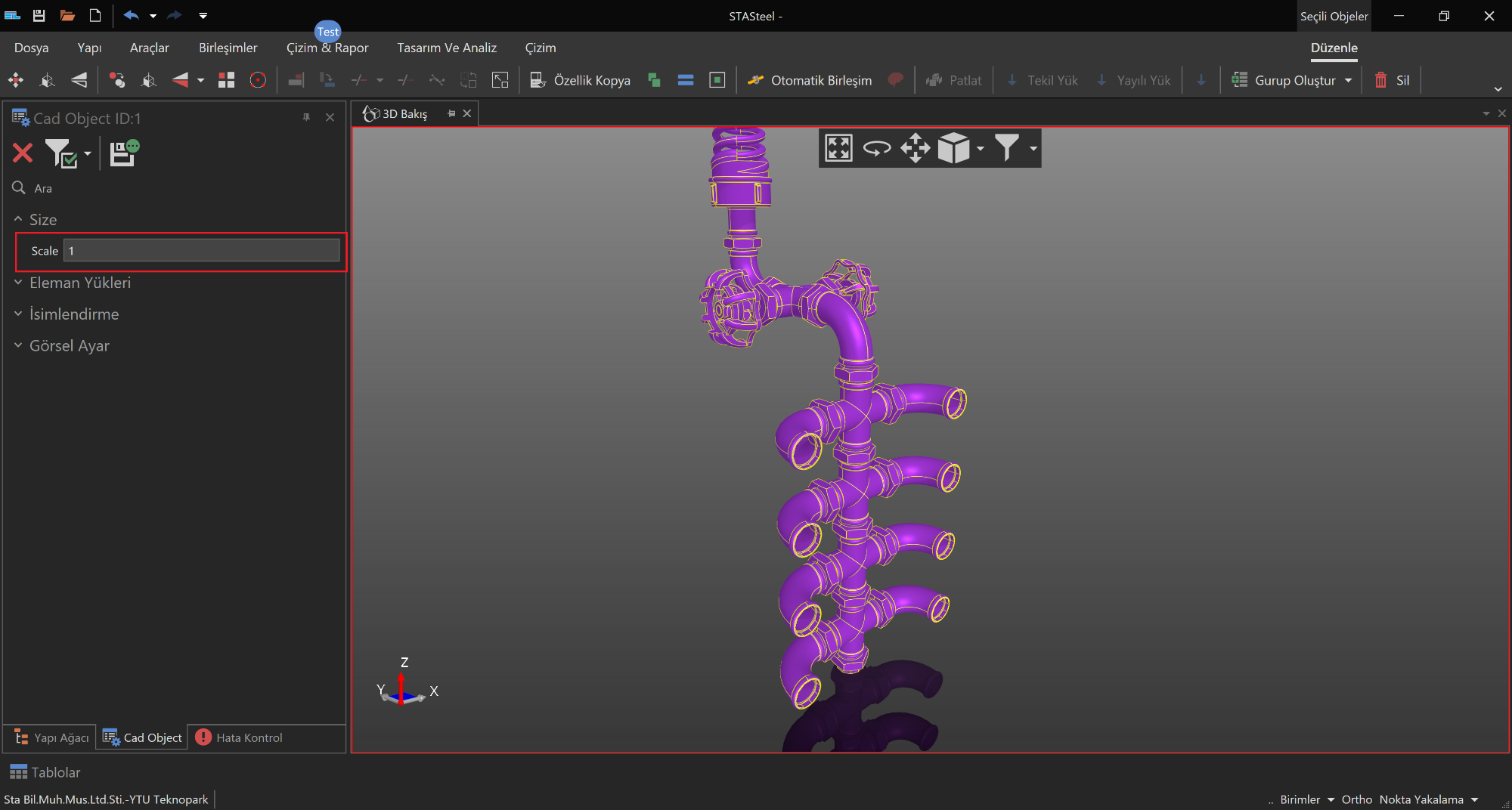

Makina silo su deposu boru vs gibi çelik yapı içinde olabilecek ekipmanların alınması amacıyla veri alım imkanı eklendi. Genelde katı model olarak oluşturulan bu modeller step gibi katı model formatında kayıt edilmekte. Bu konuda çalışmamız devam etmekte olup şuanda .obj formatında dosya alım imanı eklendi. Herhangi bir 3d cad yazılımında oluşturulan modeli .obj formatında kayıt ederek stasteel içine alabilirsiniz. Obj formatıyla mimari ve diğer bir çok modeli program içine alabilirsiniz ancak çizim v ekesitlerde bu parçaların düzgün çizilmesi için 3d katı model yazılımlarından bu dosyayı oluşturmanızı öneririz bu şekilde tüm yüzey ve kenar bilgisi program tarafından rahatça algılanabilir. Aşağıda bir kaç basit modelin program içine alınmış halini ve ilgili menüyü ekliyorum.

Click to View Image195 View(s)

Click to View Image195 View(s)

Click to View Image182 View(s)

Click to View Image174 View(s)

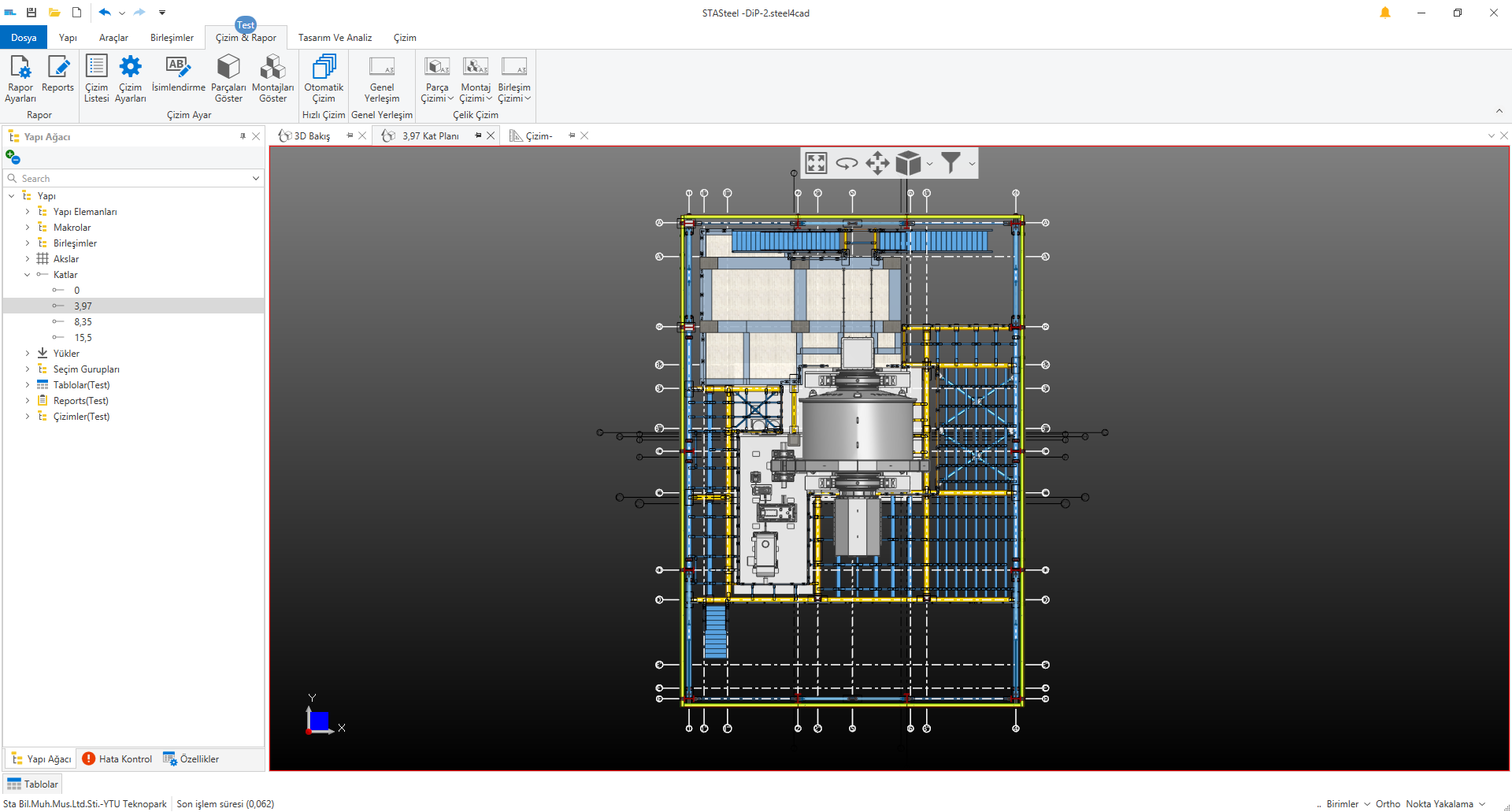

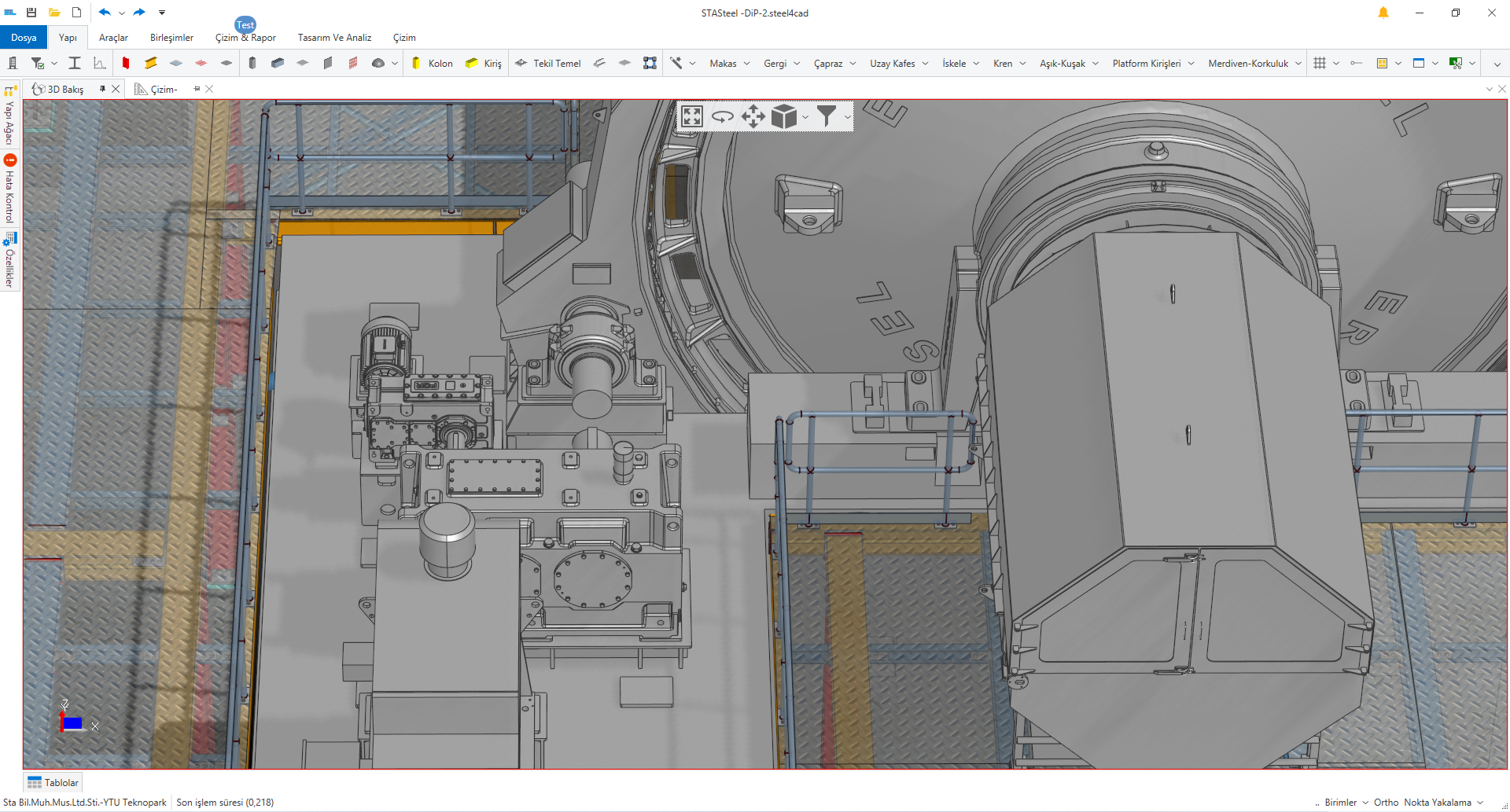

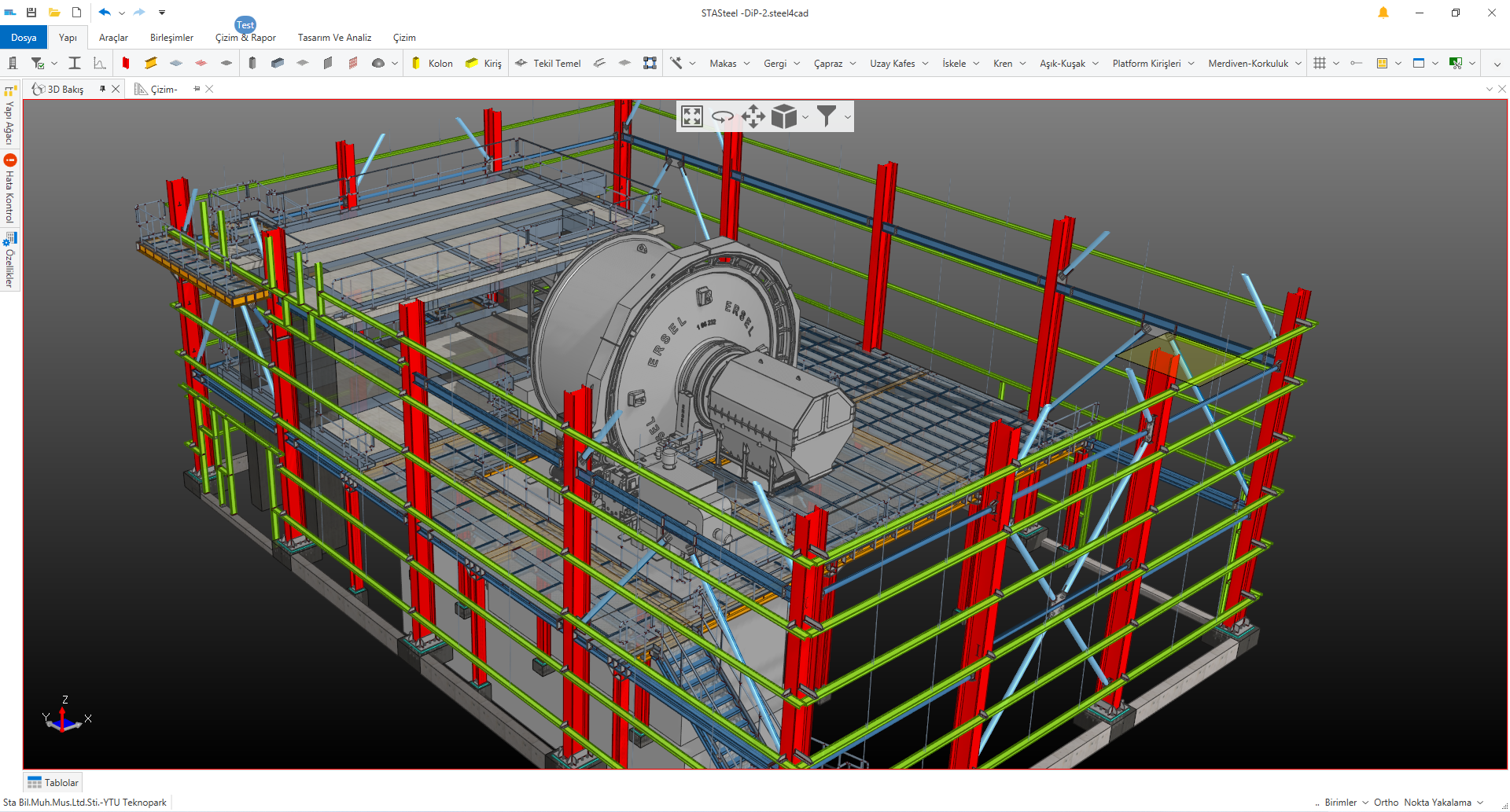

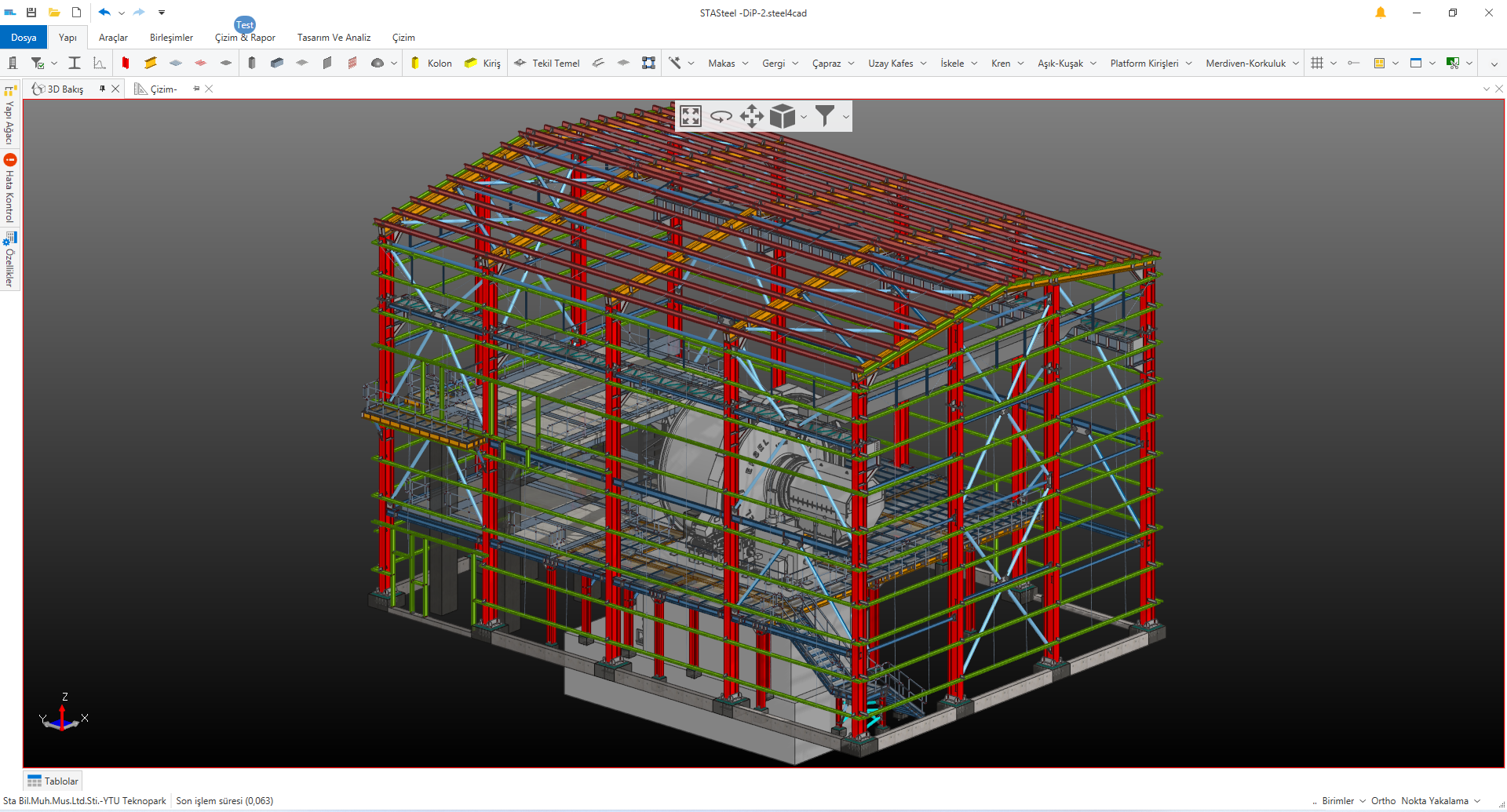

Kullanım amacıyla ilgili olarak çelik yapı içine yerleşecek olan ekipmanın 3d ortamda görülmesi, kesişim testlerinin yapılması ve çizimlere yansıması. Örnek olarak aşağıda bir çelik yapı içine eklenmiş değirmenin görsellerini paylaşıyorum. Eklenen model çizimlere kesişim testine ve 3d dwg aktarımına dahildir.

Click to View Image178 View(s)

Click to View Image177 View(s)

Click to View Image182 View(s)

Click to View Image185 View(s)

[/list]

TEST ÇİZİM KISMI GELİŞTİRMELER

[list]

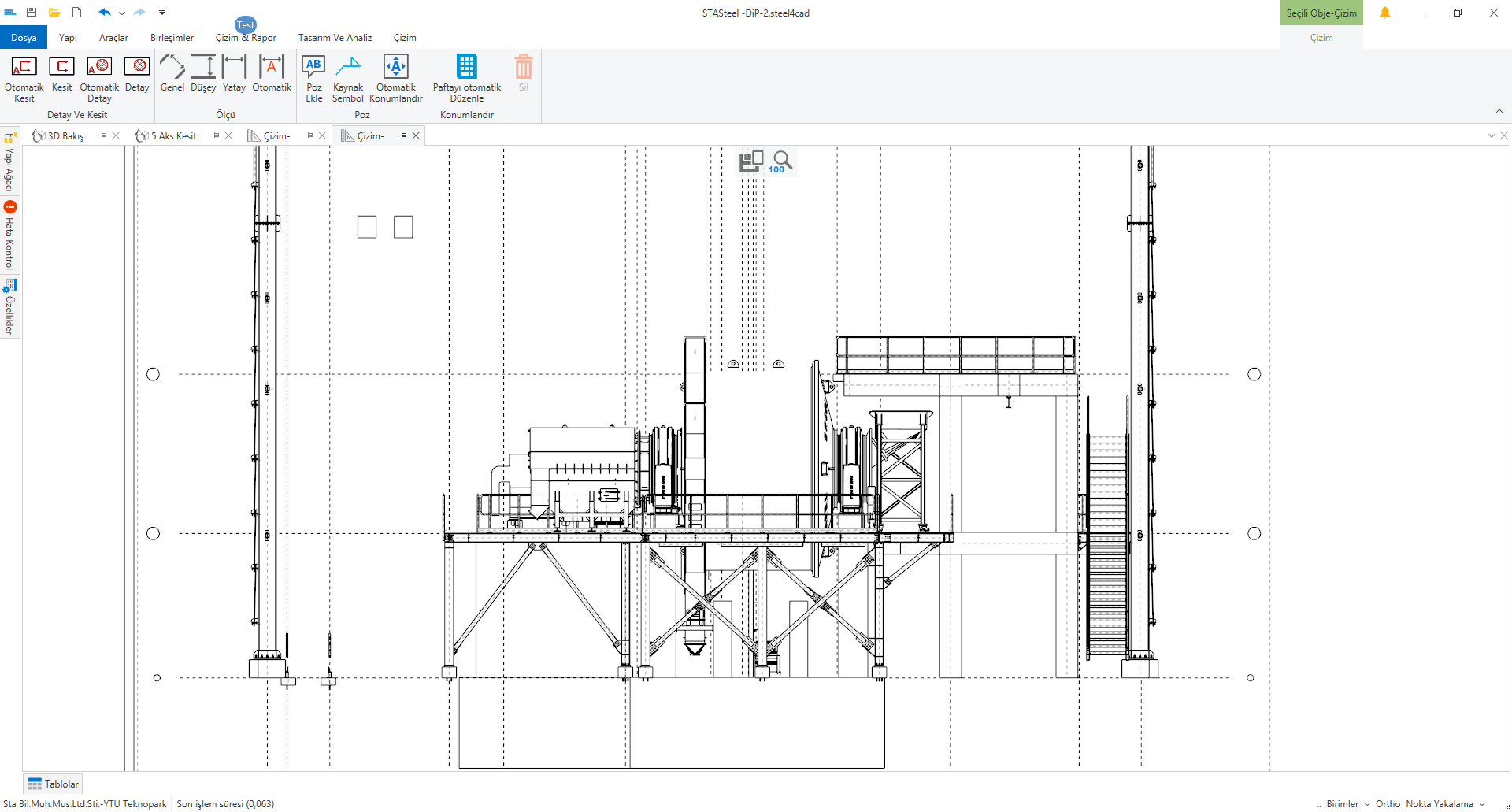

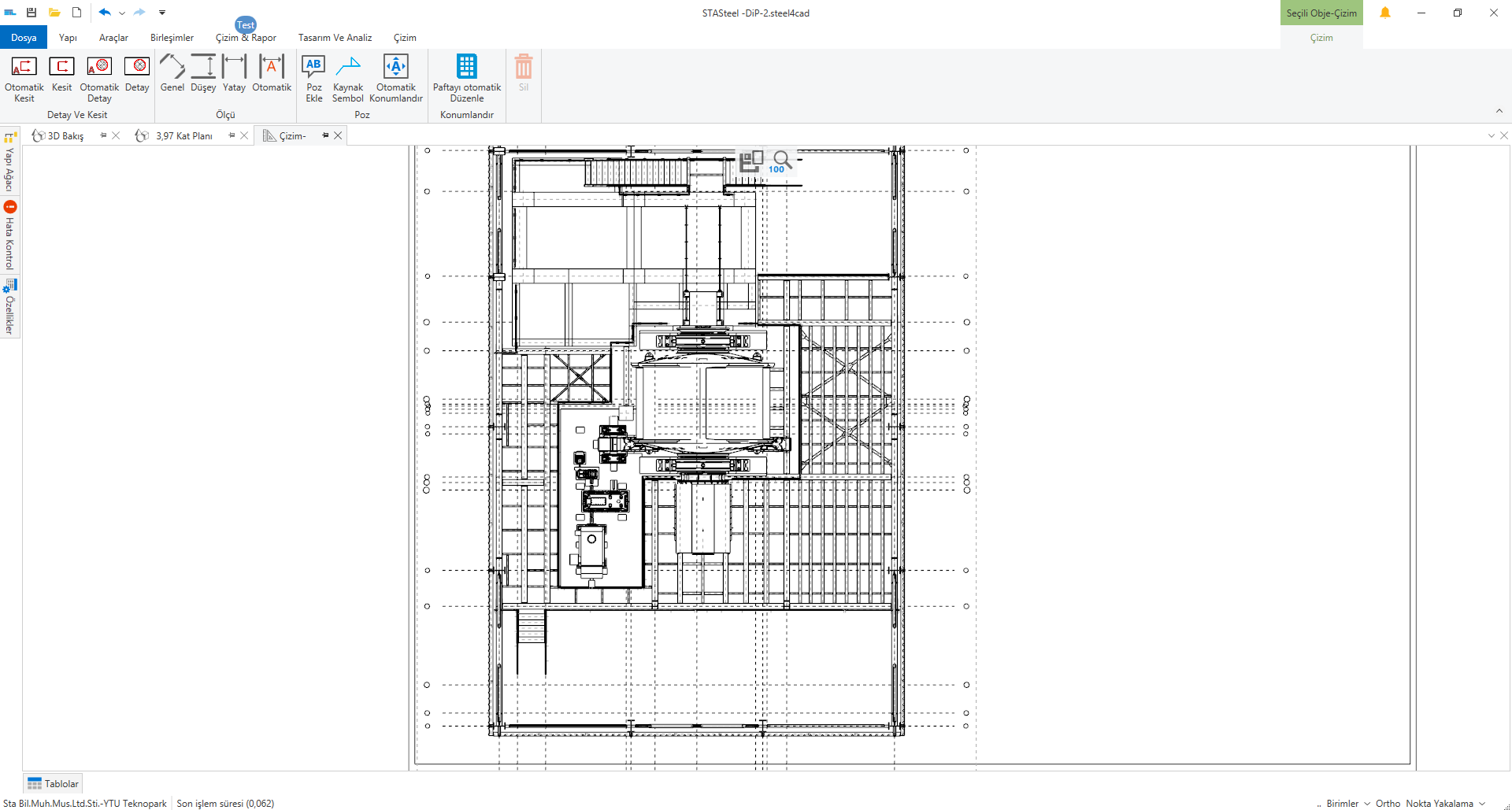

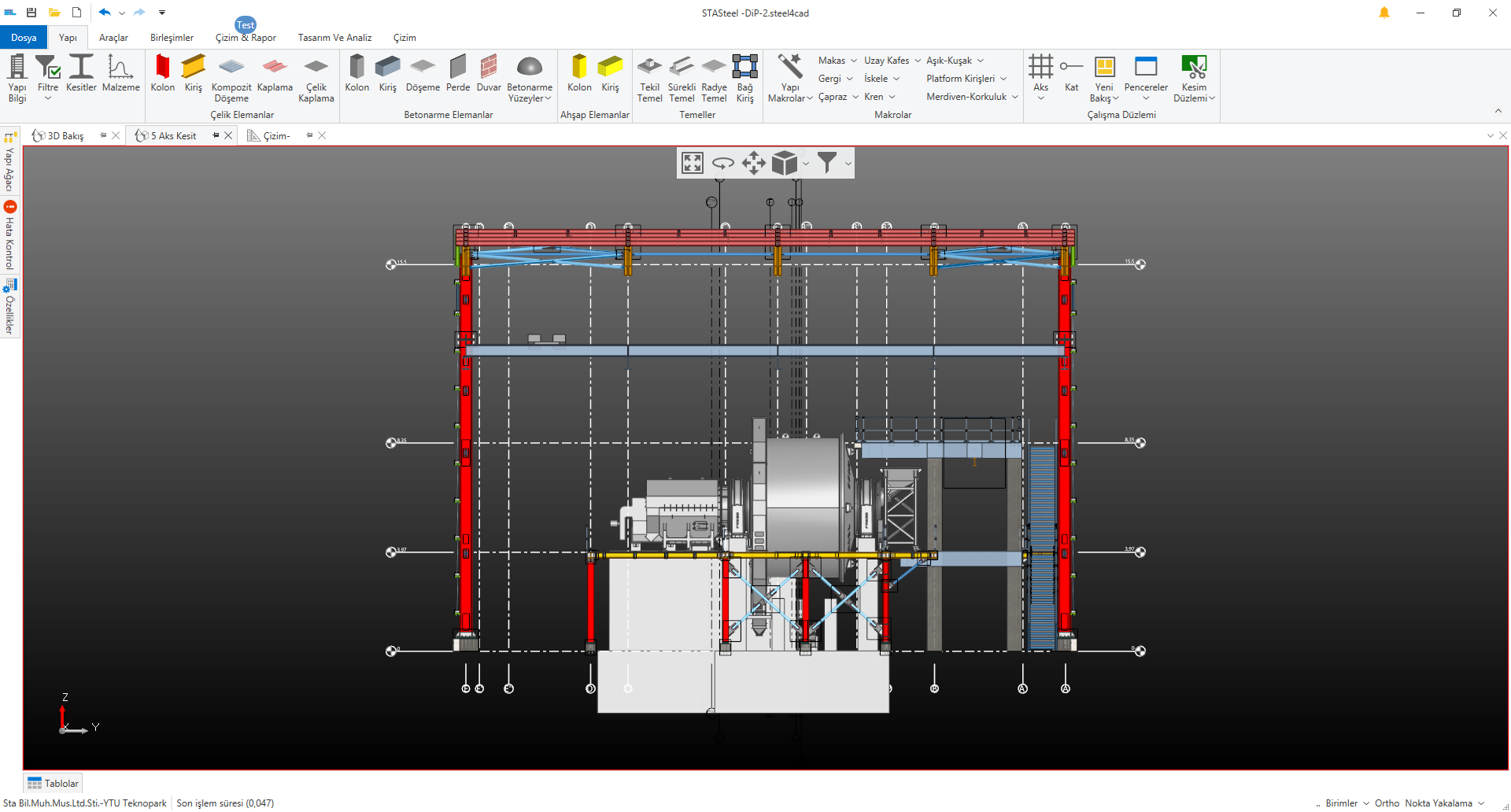

Pozların yerleştirilmesinde geliştirme yapıldı. Eskiye göre çok daha temiz bir yerleşim sağlandı. Şuanda çok büyük modeller dahil çizim kısmı optimize durumdadır en büyük zamanın gittiği kısım pozlama yerleştirme kısmıdır buda ilerleyen zamanlarda optimize edilecektir.

Click to View Image186 View(s)

Click to View Image172 View(s)

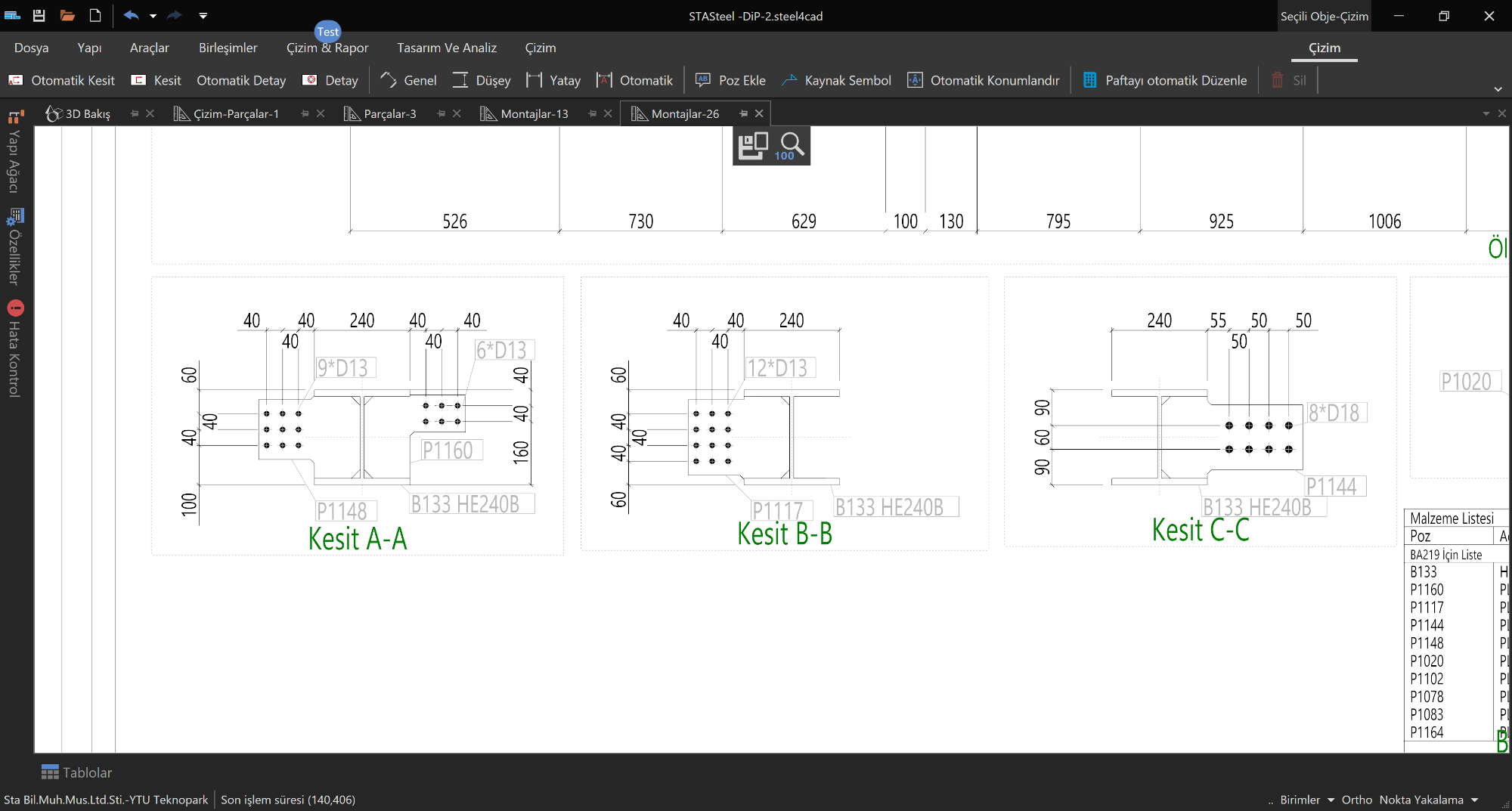

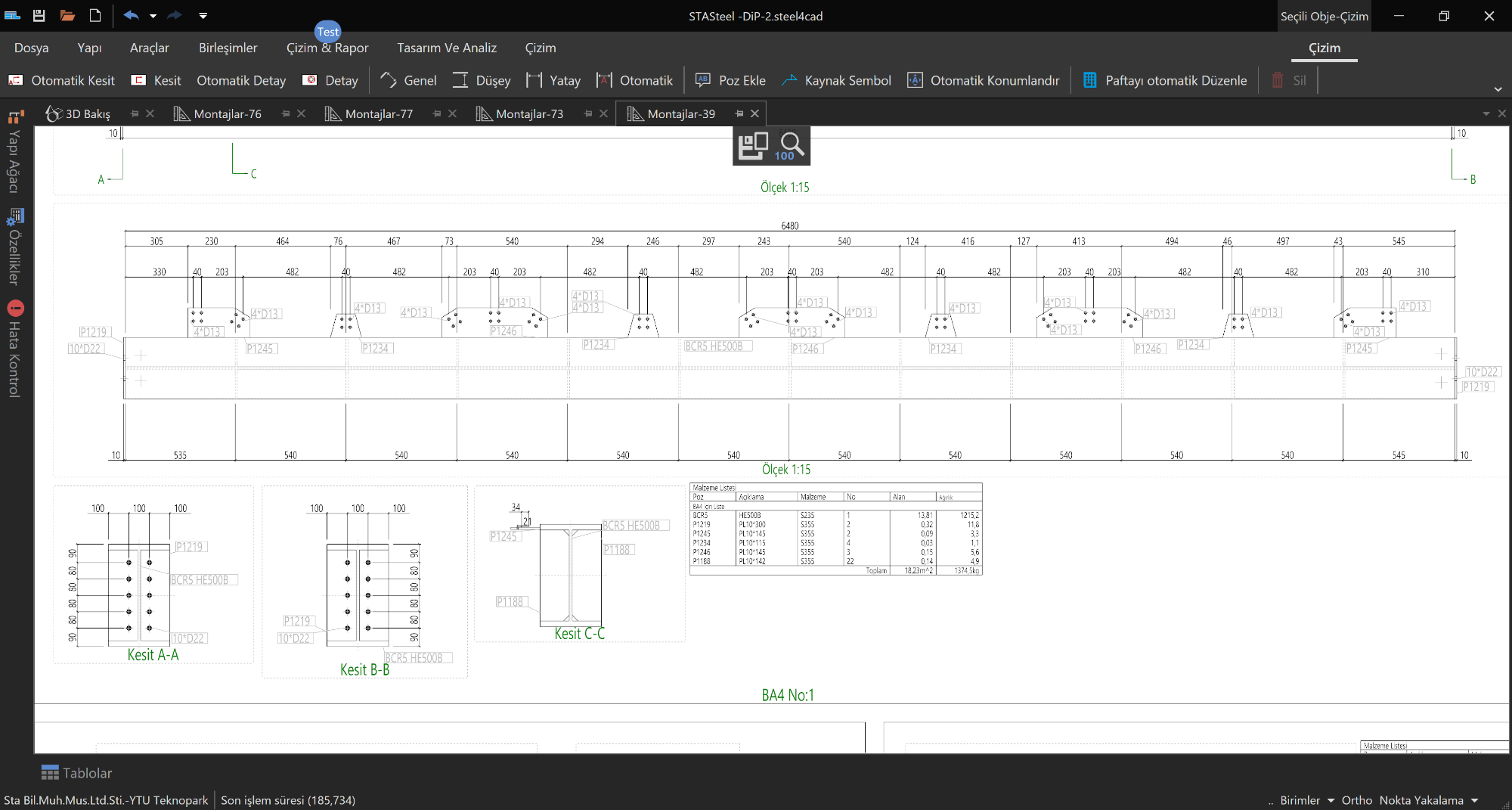

Ölçülendirmede yazıların okunaklı olması için geliştirmeler yapıldı. Ölçü yazıları kaydırılması ve kesişen yerlerde ölçü çizgilerinin silinmesi işlemi yapıldı. Aşağıda sıkışık durumda ölçülendirilmiş iki örnek resmi ekliyorum.

Click to View Image179 View(s)

Click to View Image172 View(s)

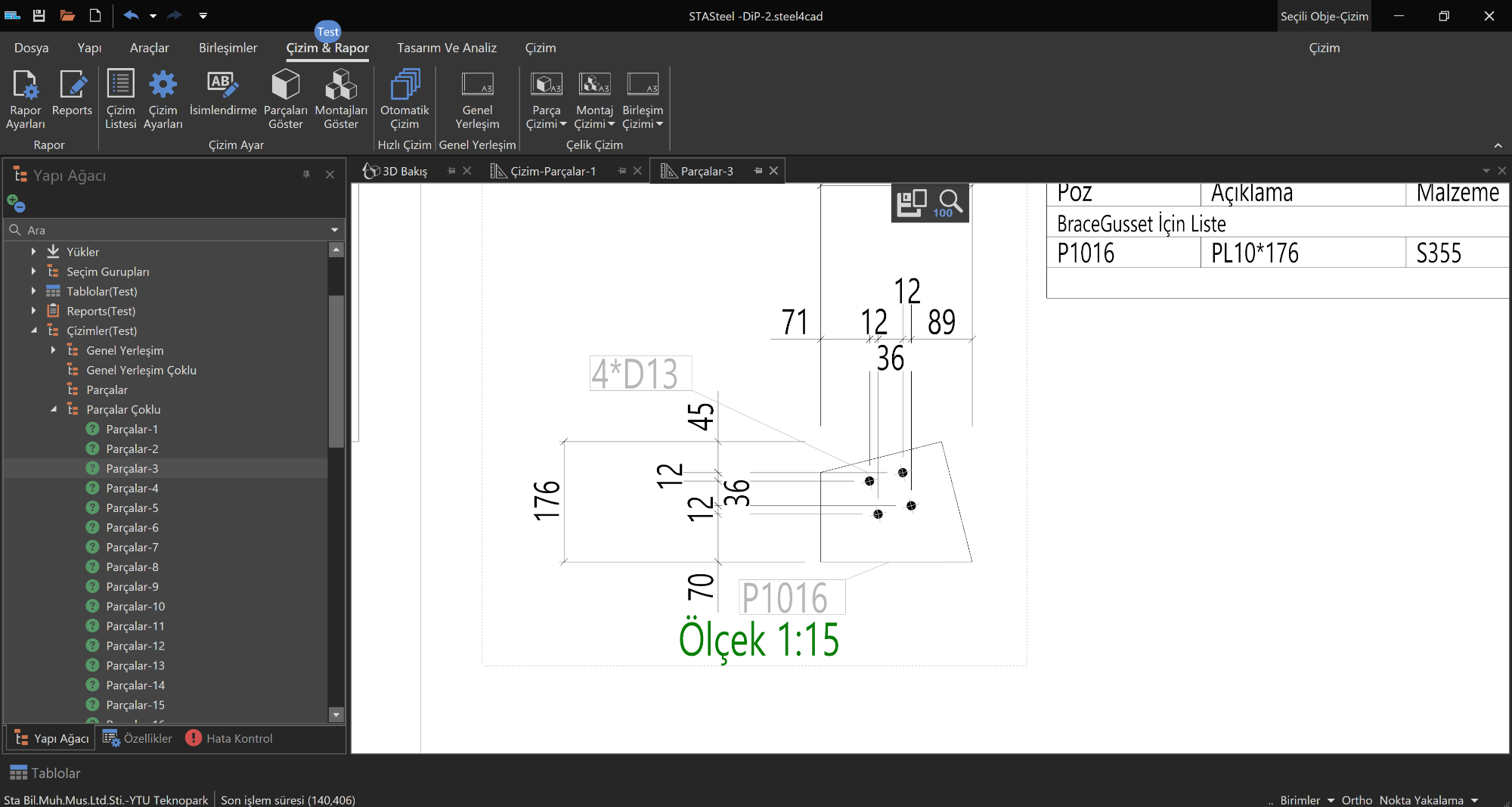

Çizimleri test çizim kısmındaki çizim listesinden açabileceğiniz gibi yapı ağacından da açabilirsiniz. Ek not olarak yapı ağacında çoklu seçim yaparak topluca çizim silebilirsiniz.

Çizimler ve model ekranlarıyla birlikte çok fazla pencere açık olduğunda CTRL+TAB tuşu ile tüm pencere özetinden hızlıca seçip açabilirsiniz. Bu özellik programın ilk sürümünden beri var olan bir özellik ancak çok kullanılmadığını düşündüğüm için ek madde olarak yazıyorum.
