1)Uzay aşık makrosunda kaplamaların bazı bölgelerde mükerrer olmasından dolayı oluşan fazla yük sorunu giderildi. Güncelleme sonrasında ilgili modlelerde yükte azalmadan kaynaklı analiz sonuçları değişecektir.

2)Az sayıda bilinmeyene sahip titreşim periyotlarının aynı olduğu modellerde yakınsama ve kütle katılım sorunu giderildi.

3)Workshop ile betonarme modellerin analizinde  sonlu eleman ağının oluşturulmasında geliştirme yapıldı.

4)Workshop ile betonarme modellerin analizinde ritz vektörleri ile deprem hesabında büyük modellerde 2 kata kadar hızlandırma sağlandı. Hafıza kullanımı azaltıldı.

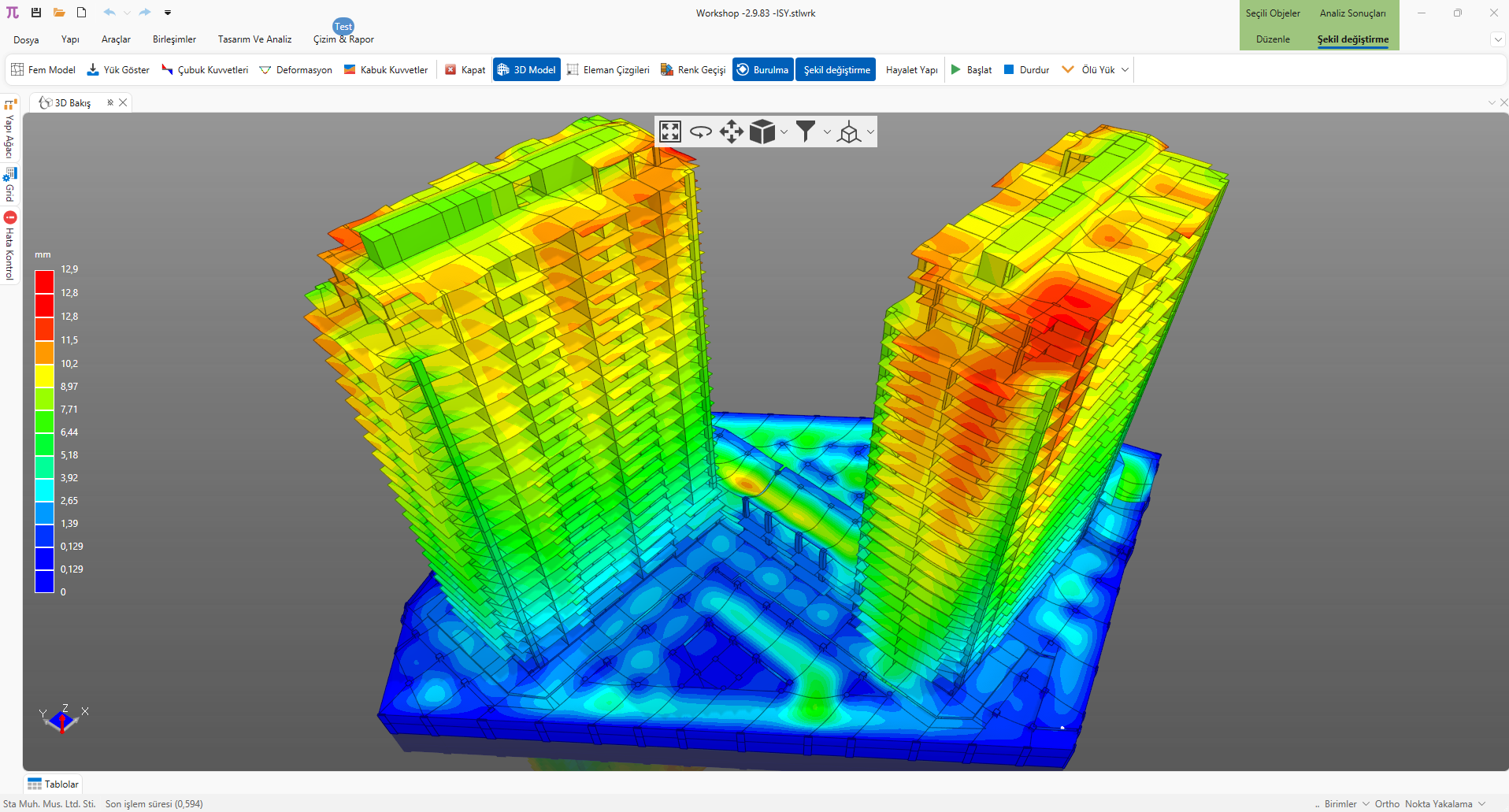

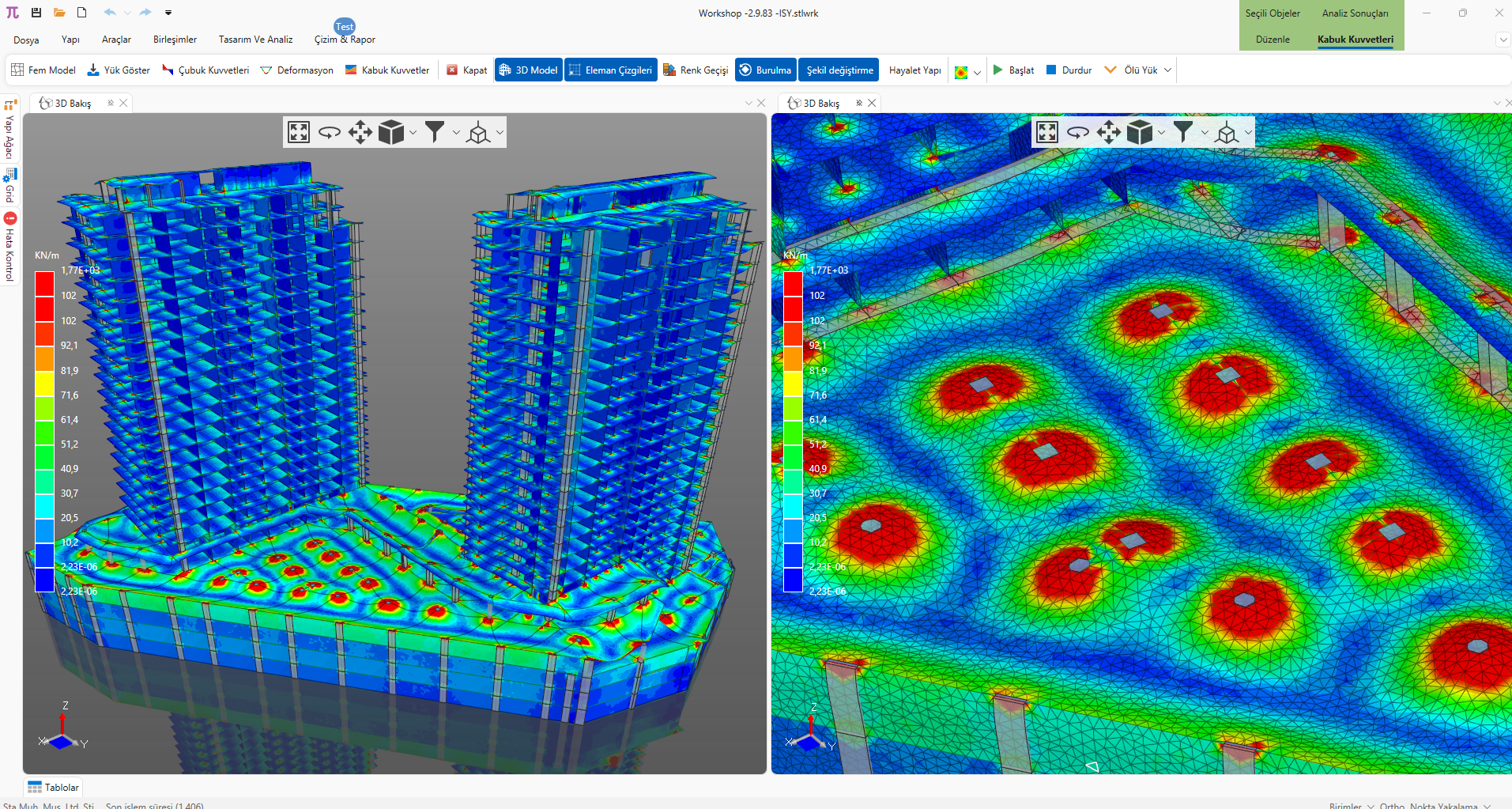

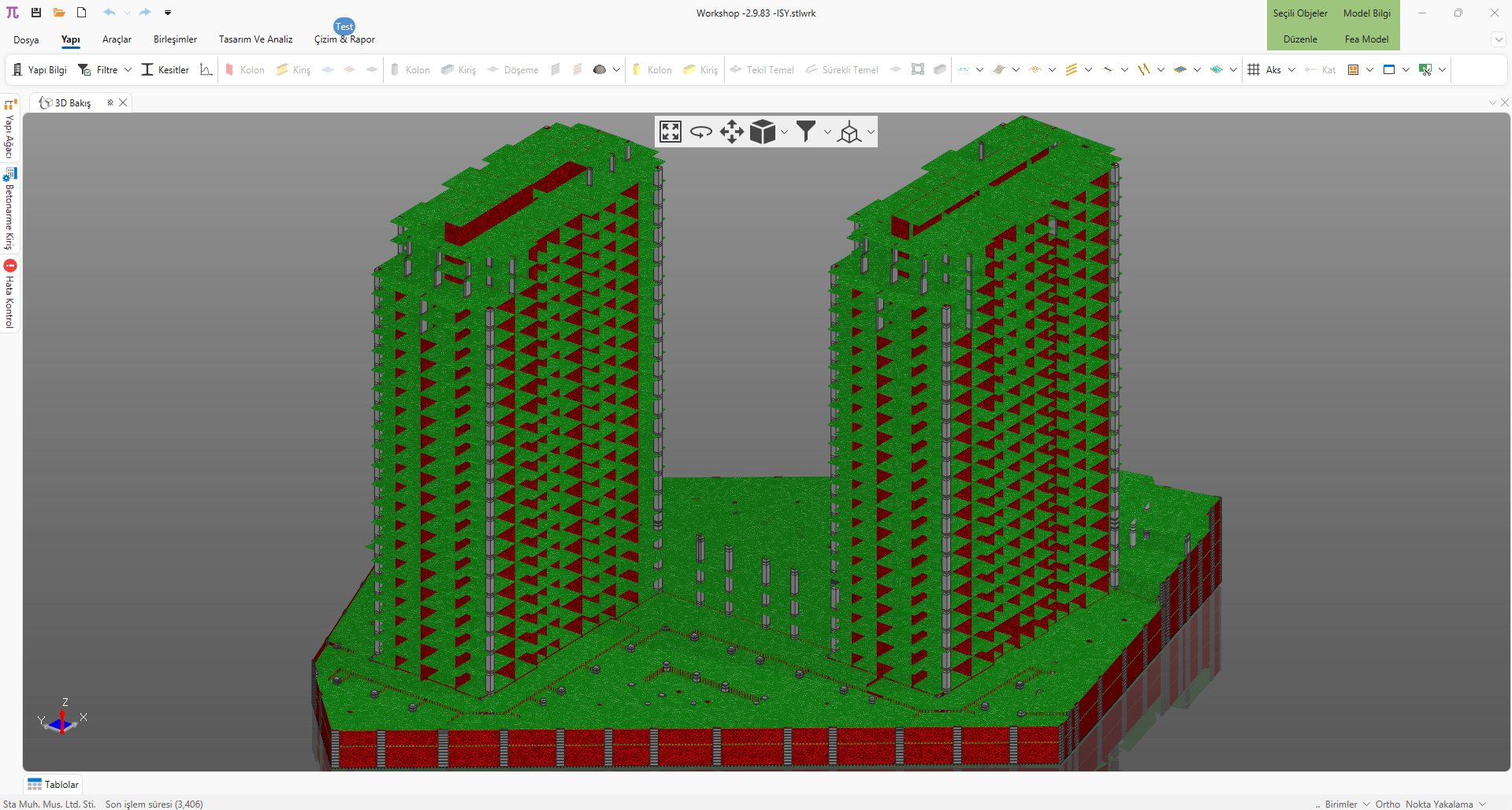

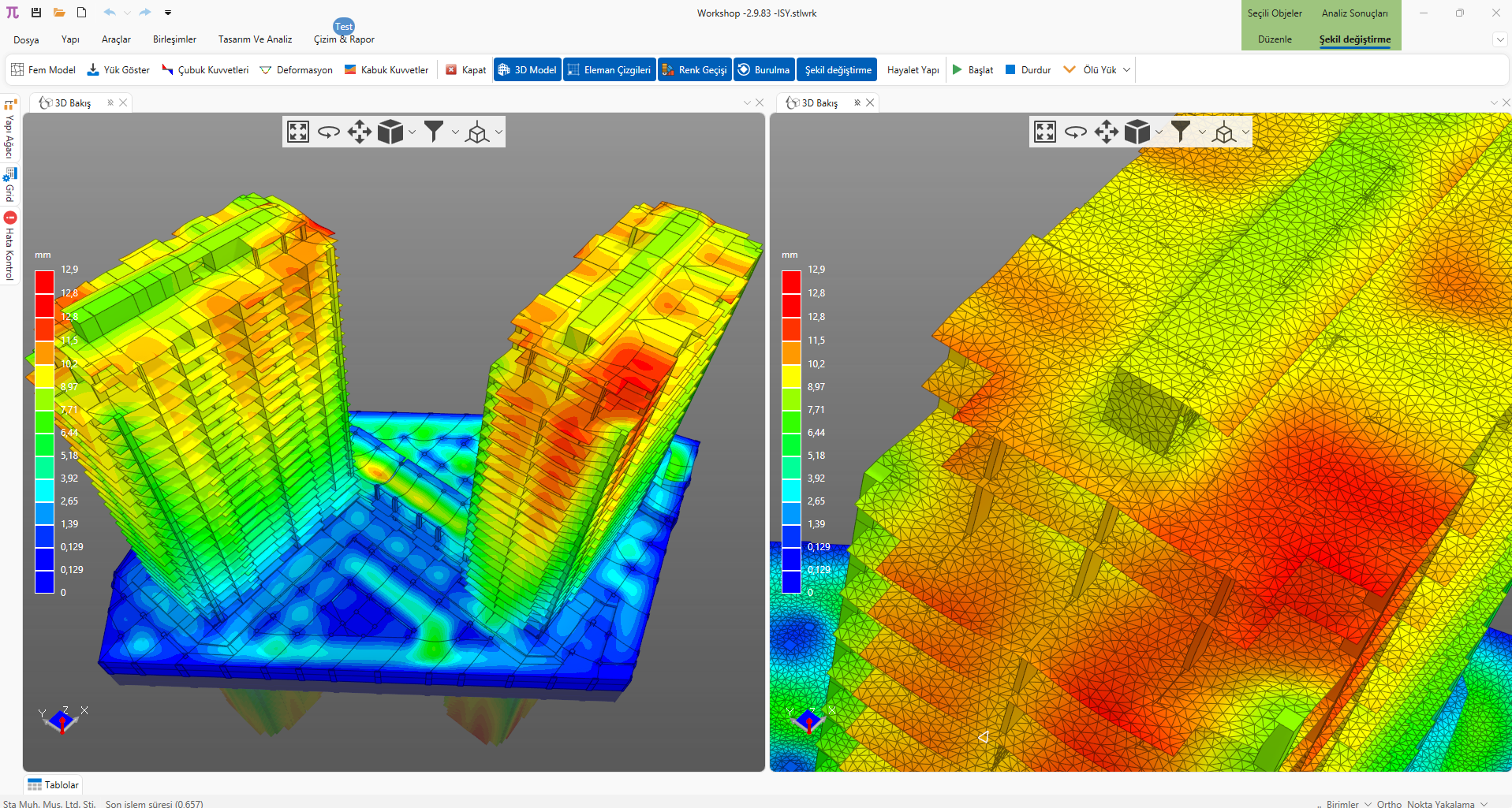

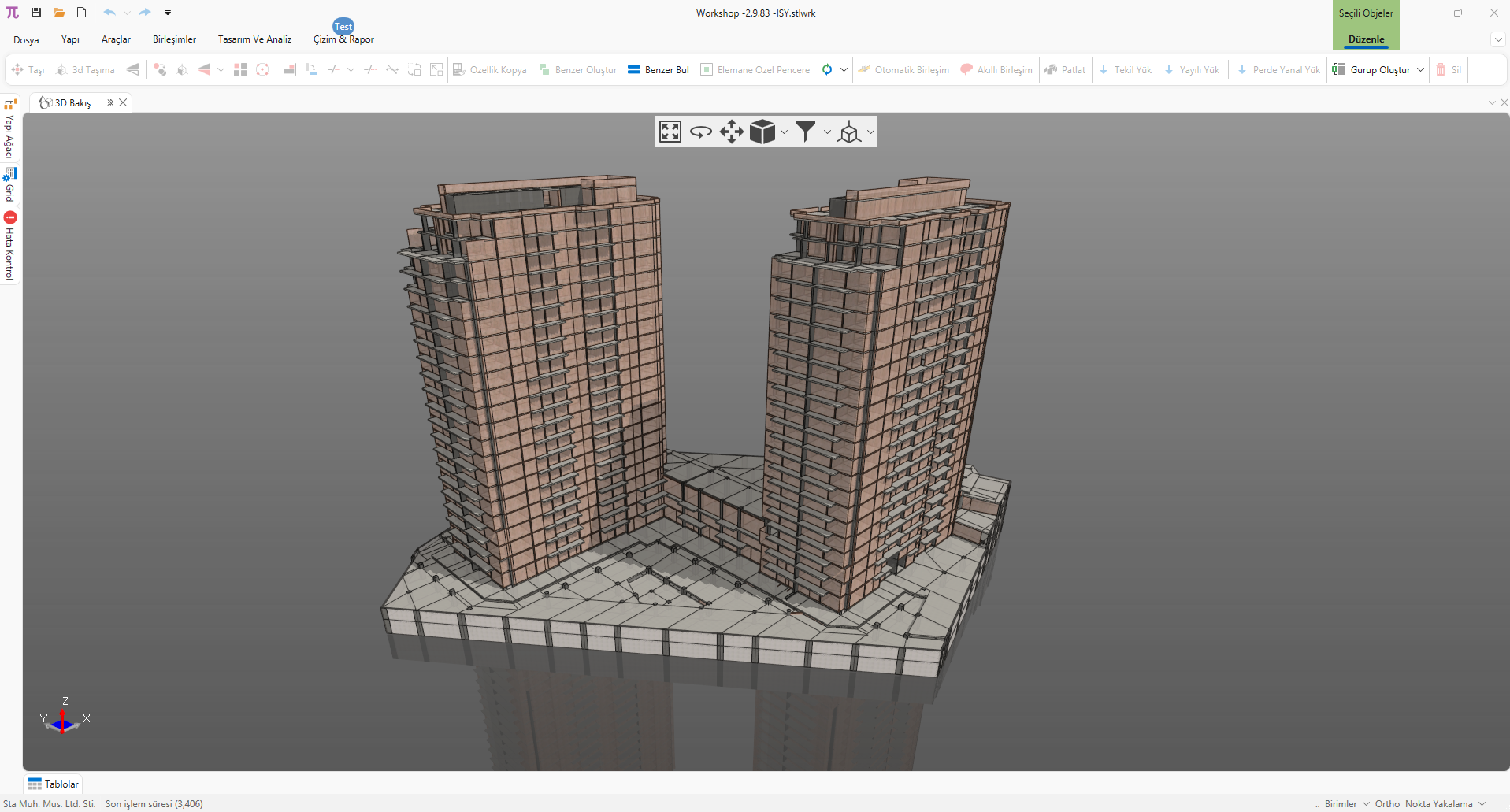

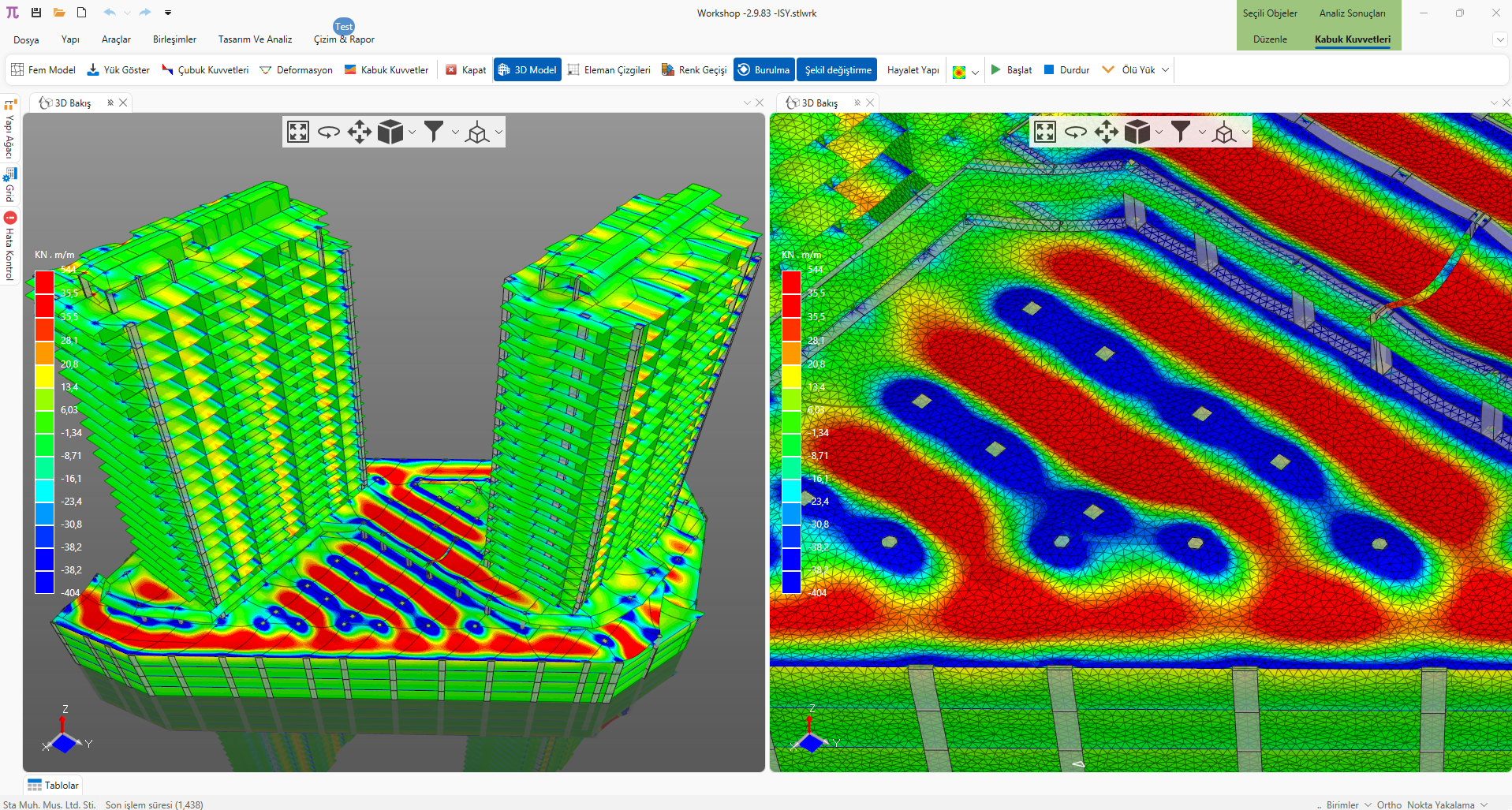

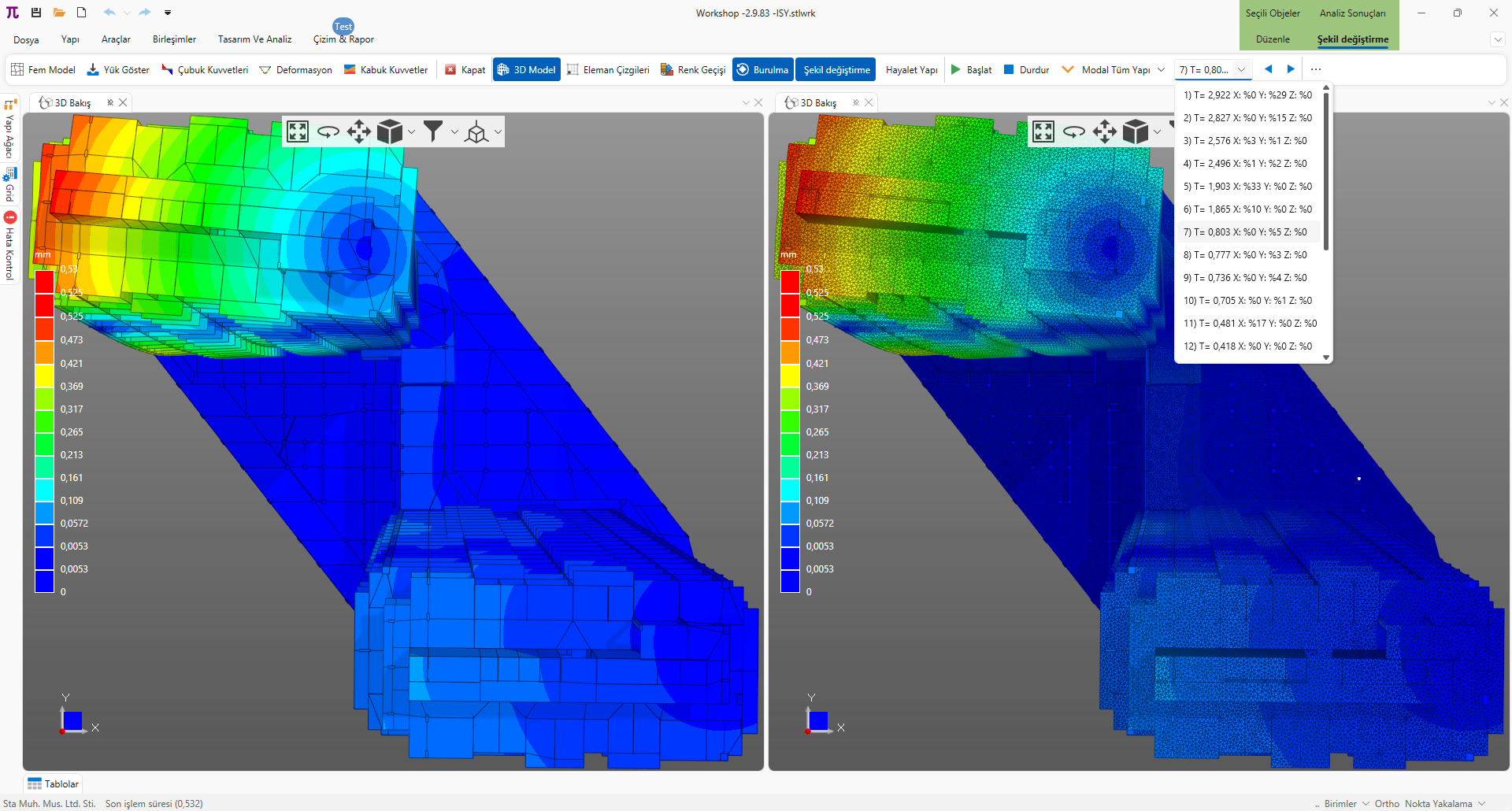

Aşağıdaki örnek model için

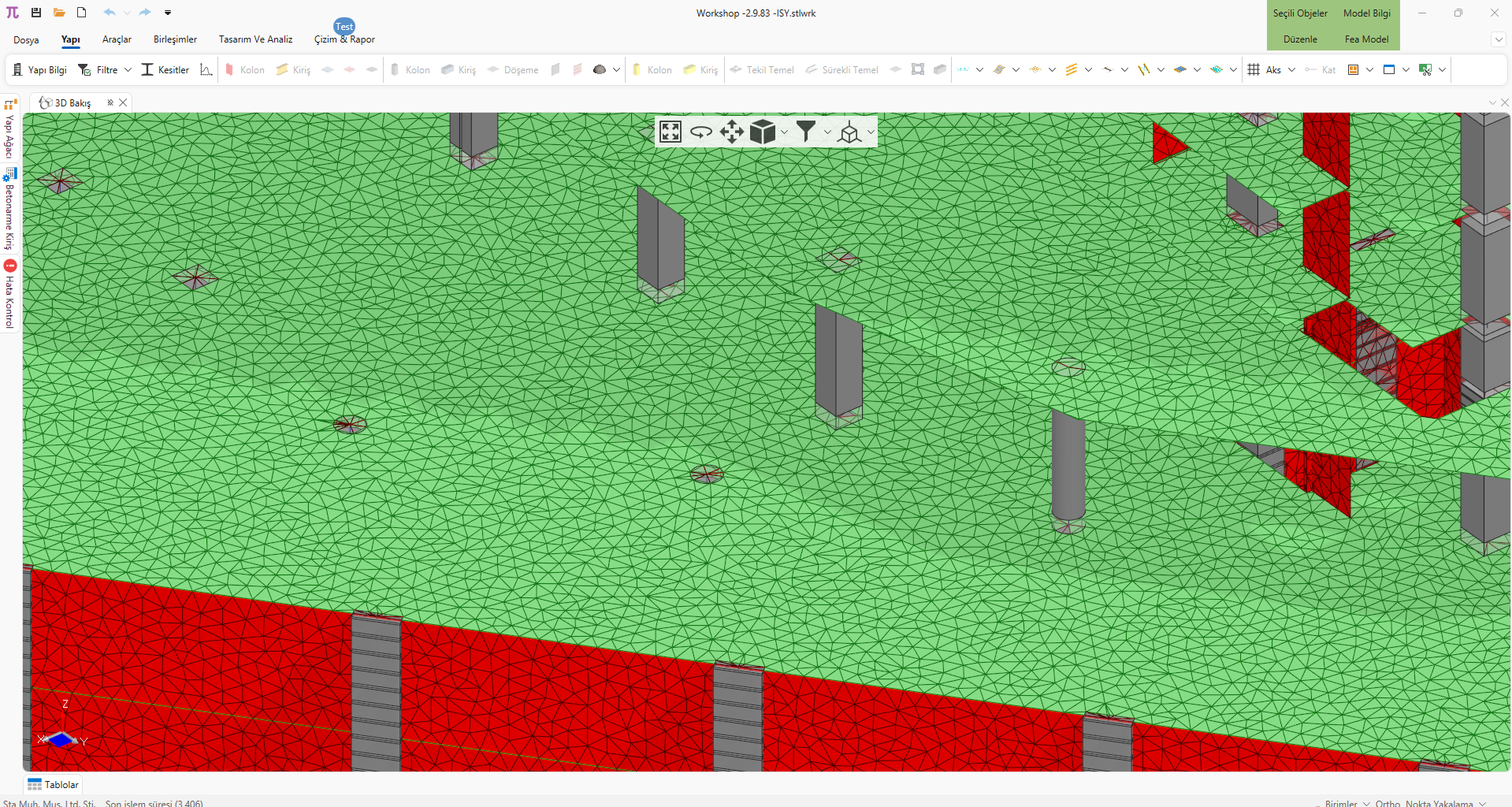

Mesh aralığı:50 cm

Bilinmeyen sayısı: 3.2 milyon

Toplan Analiz Süresi:10 dakika

İşlemci: i9 9900k 8 çekirdek

Ram: 32 gb


Click to View Image209 View(s)


Click to View Image192 View(s)


Click to View Image191 View(s)


Click to View Image182 View(s)


Click to View Image173 View(s)


Click to View Image174 View(s)


Click to View Image195 View(s)


Click to View Image203 View(s)
