1)Uzay aşık makrosunda kaplamaların bazı bölgelerde mükerrer olmasından dolayı oluşan fazla yük sorunu giderildi. Güncelleme sonrasında ilgili modlelerde yükte azalmadan kaynaklı analiz sonuçları değişecektir.

2)Az sayıda bilinmeyene sahip titreşim periyotlarının aynı olduğu modellerde yakınsama ve kütle katılım sorunu giderildi.

3)Workshop ile betonarme modellerin analizinde  sonlu eleman ağının oluşturulmasında geliştirme yapıldı.

4)Workshop ile betonarme modellerin analizinde ritz vektörleri ile deprem hesabında büyük modellerde 2 kata kadar hızlandırma sağlandı. Hafıza kullanımı azaltıldı.

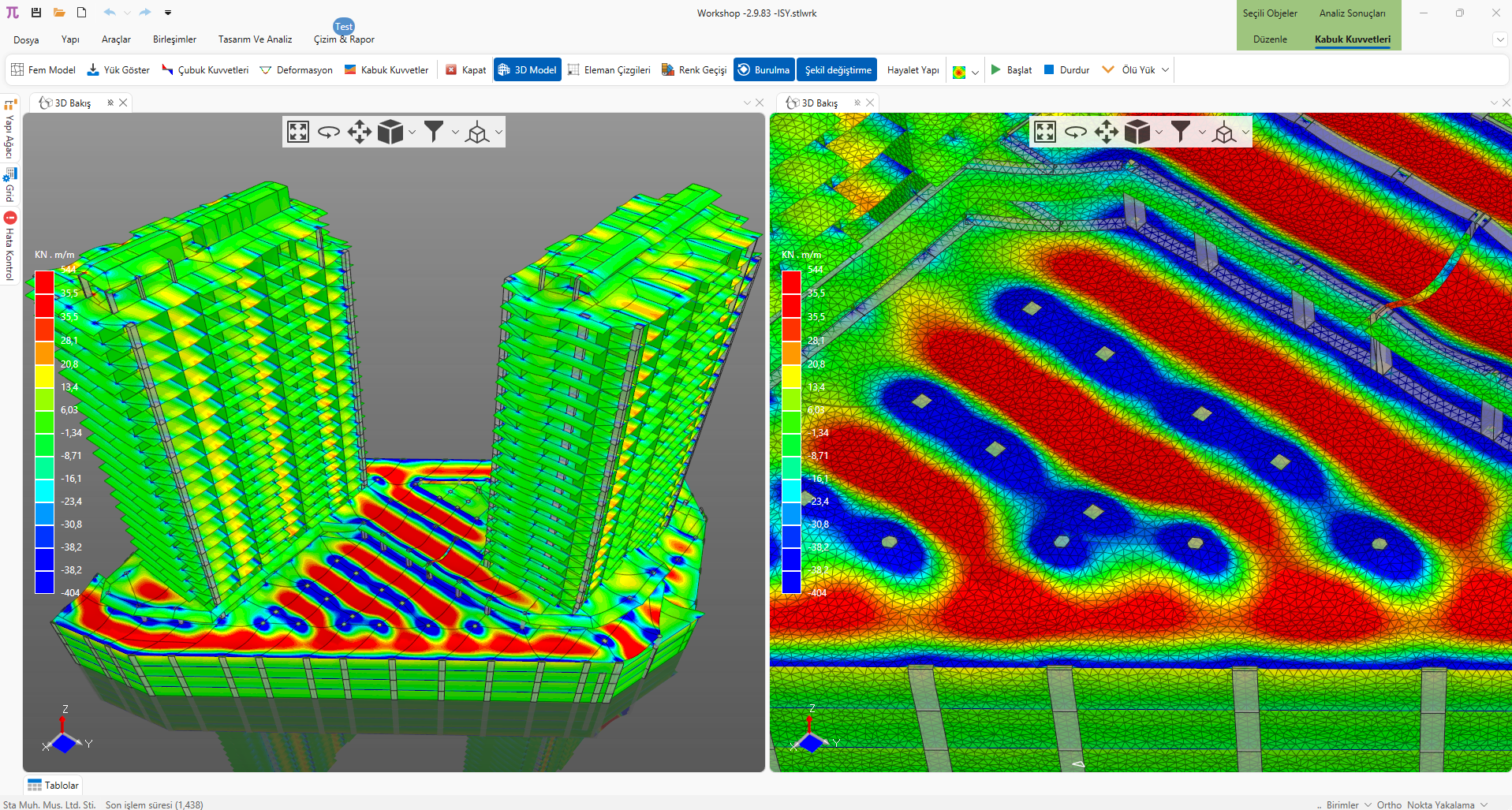

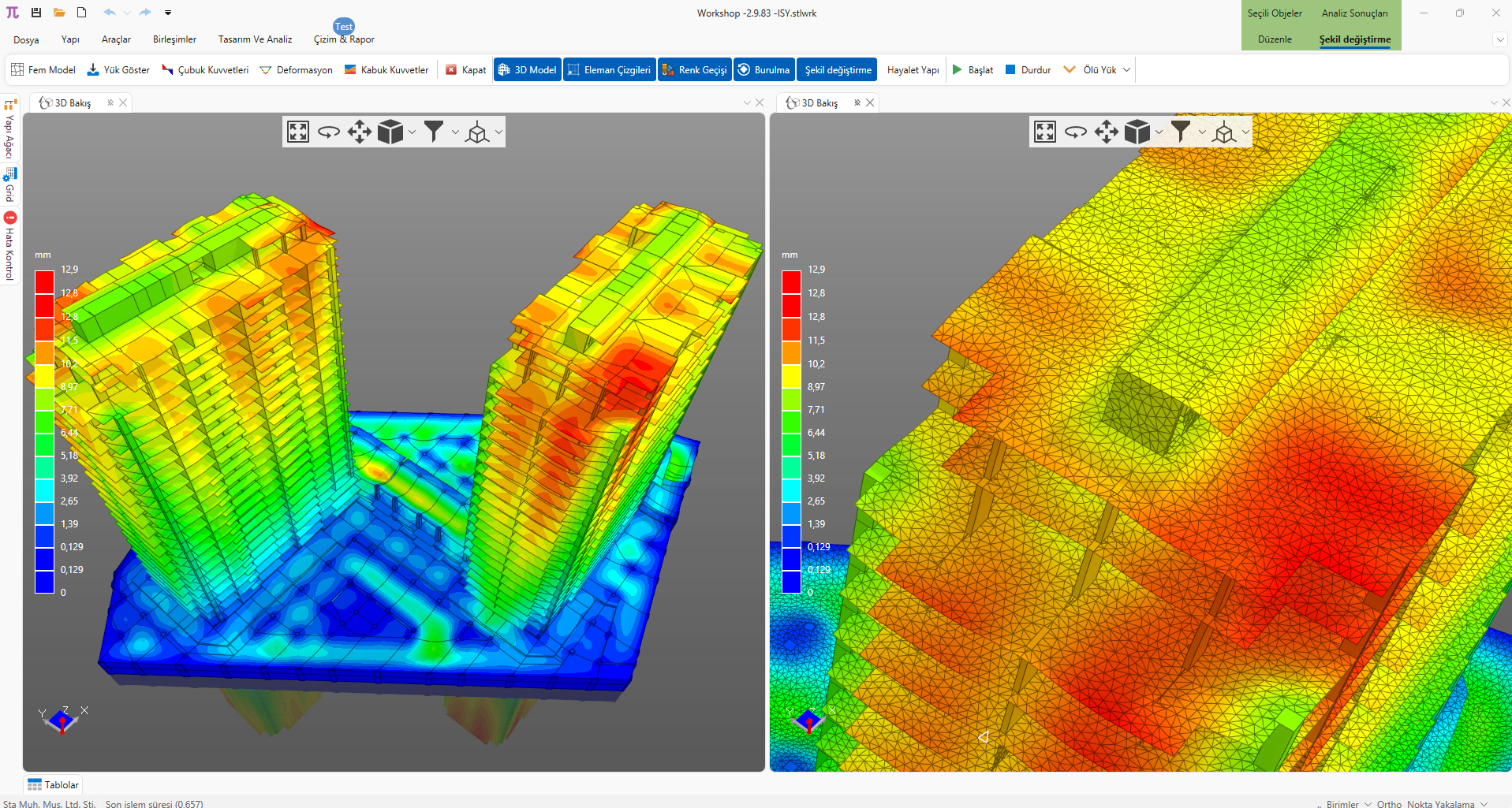

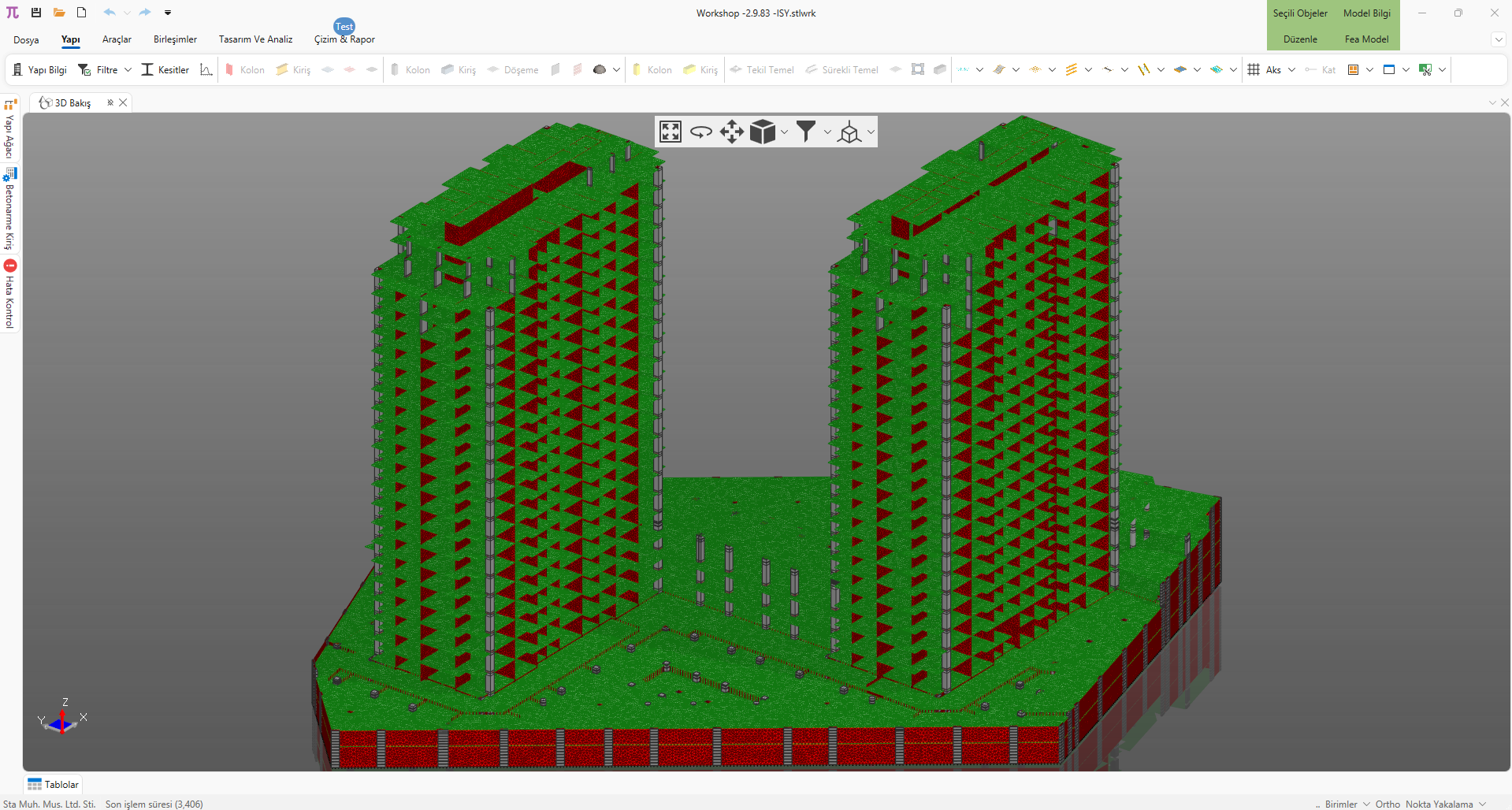

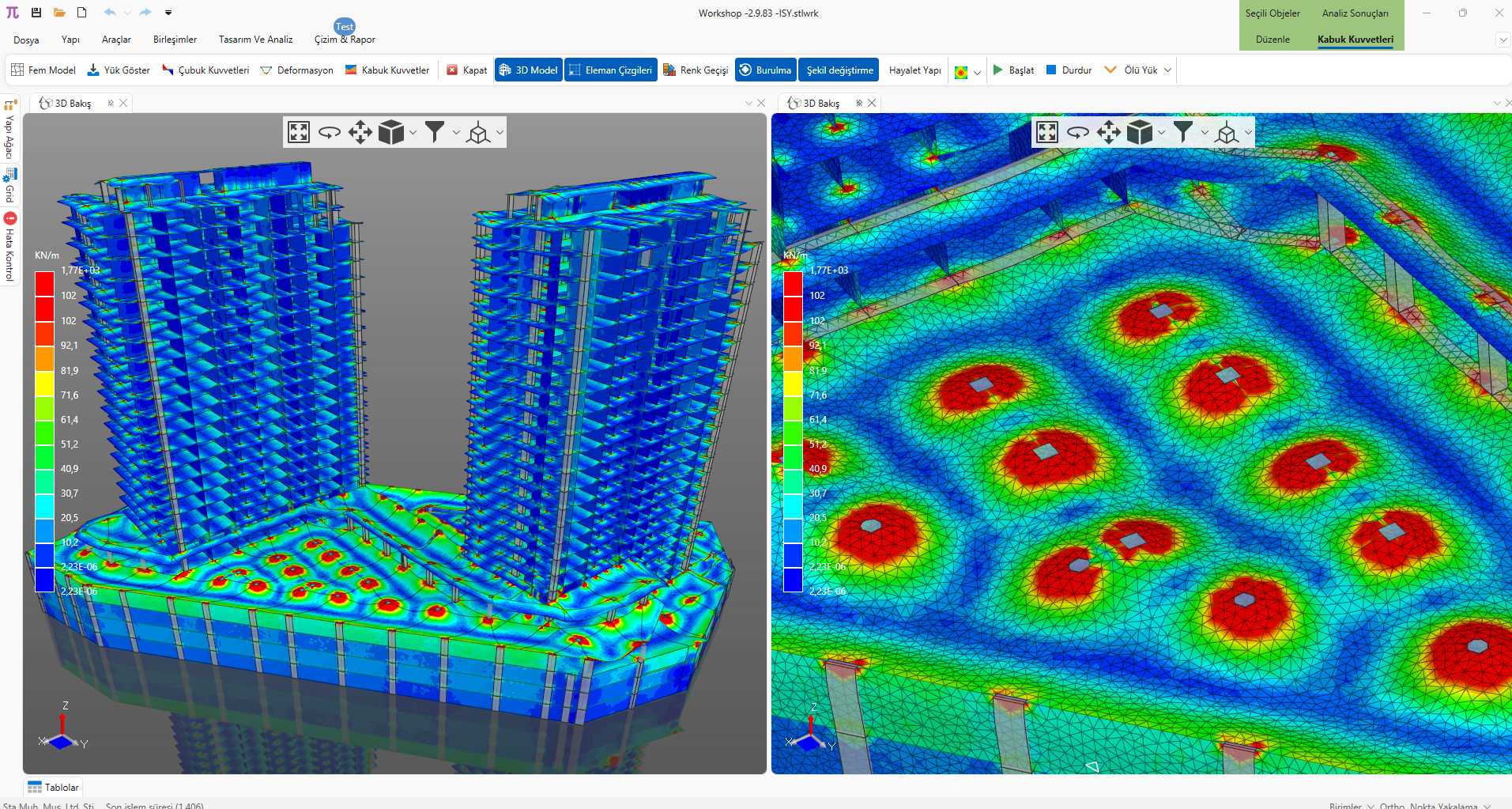

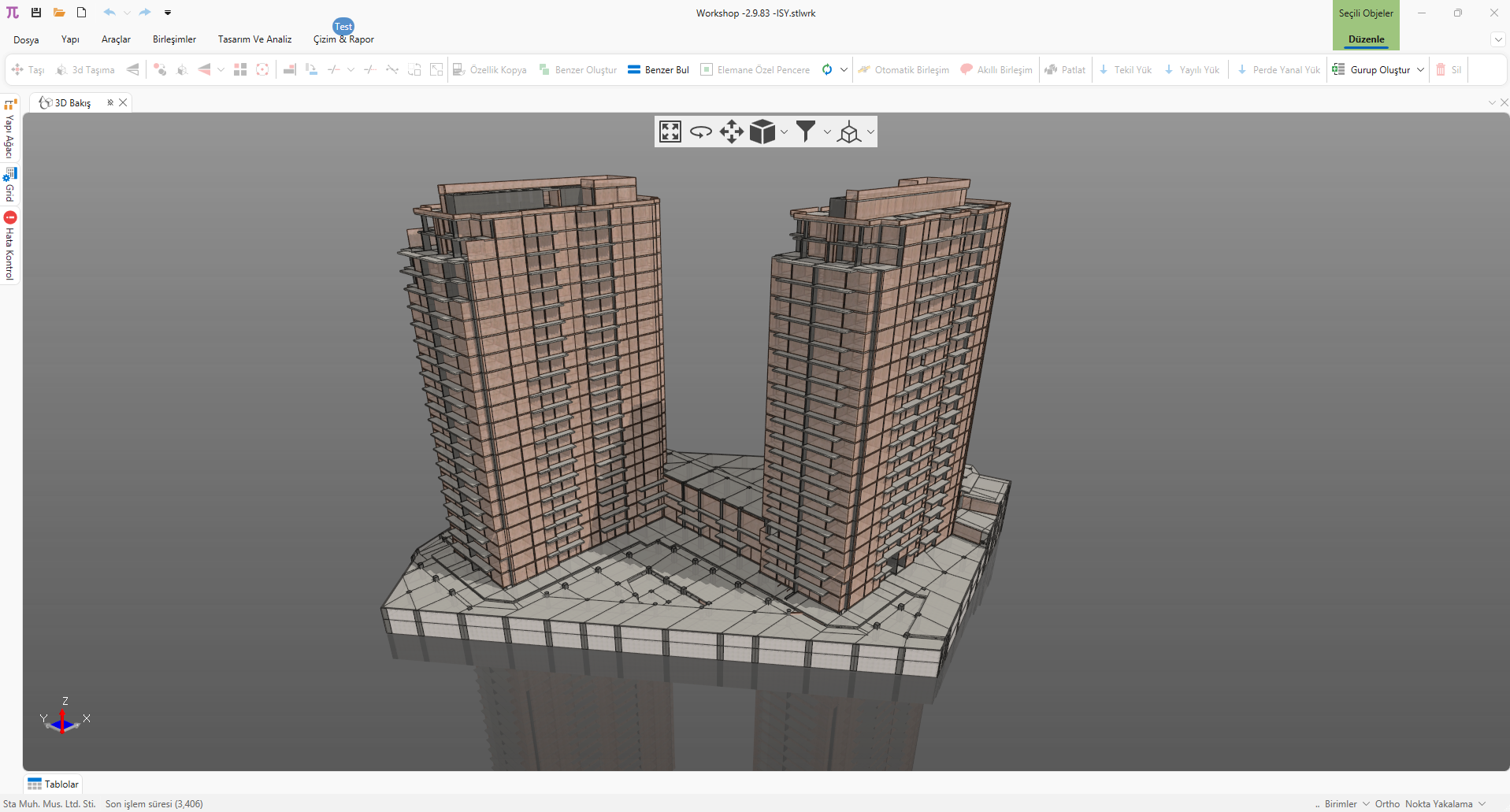

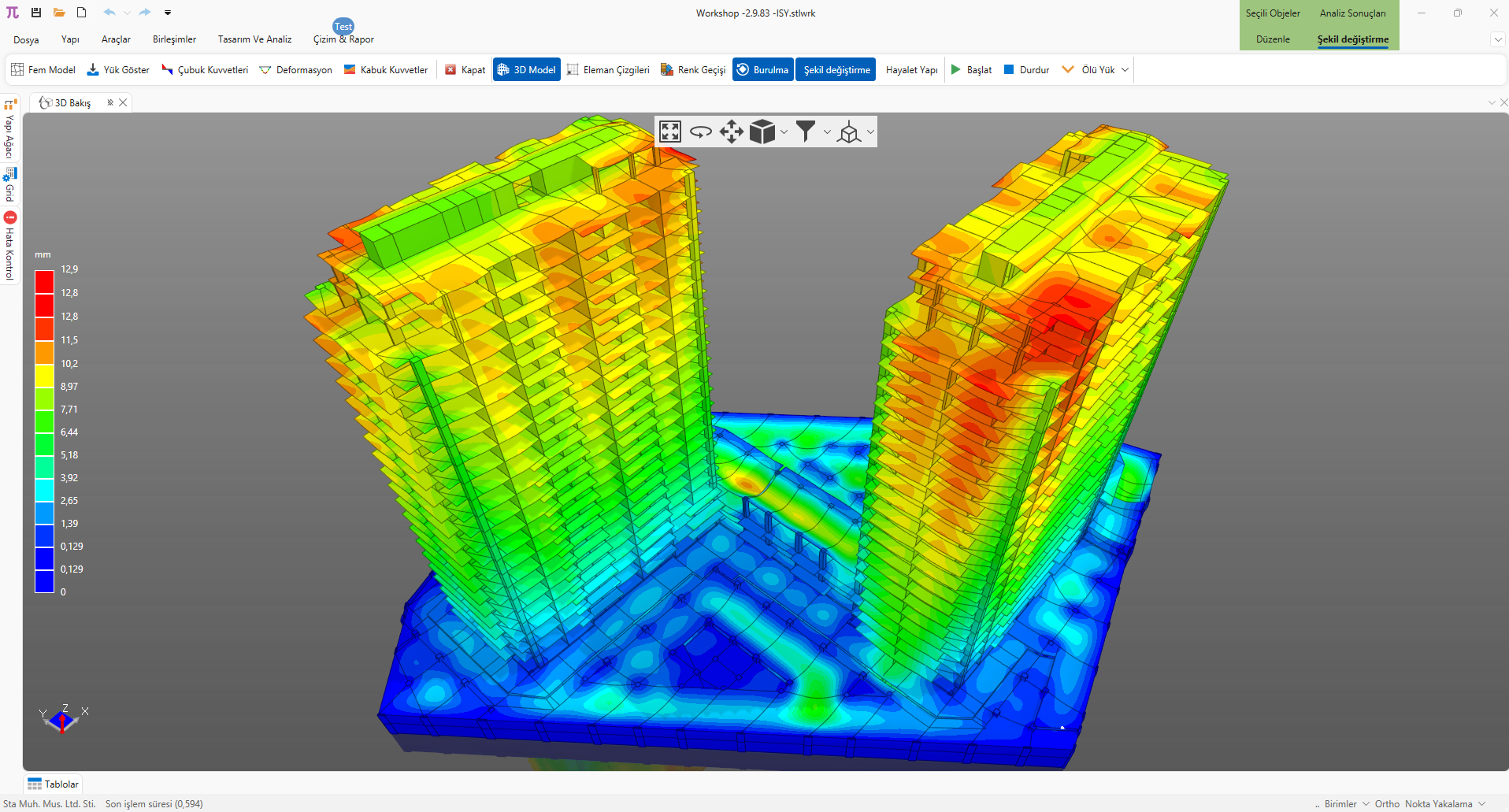

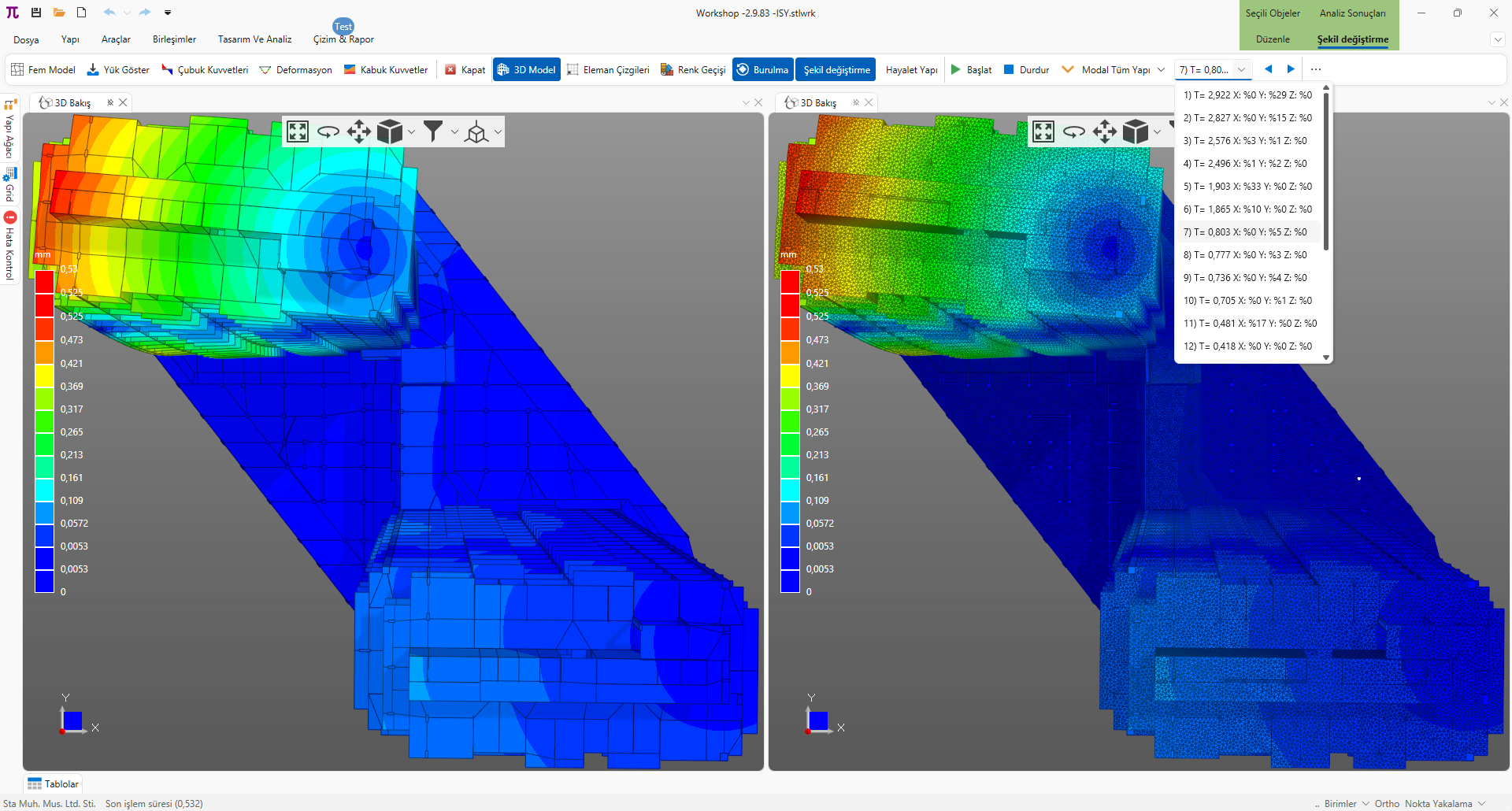

Aşağıdaki örnek model için

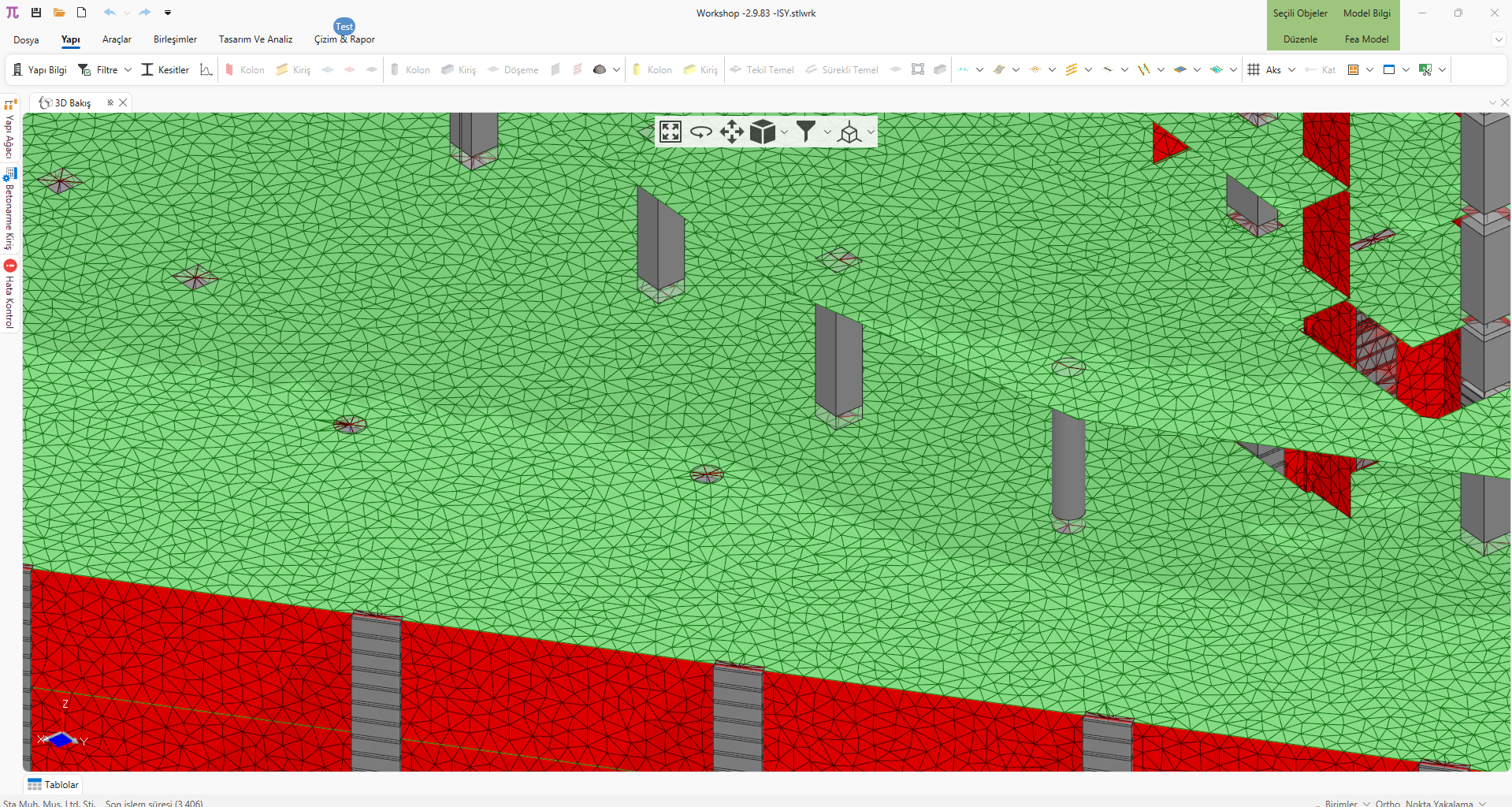

Mesh aralığı:50 cm

Bilinmeyen sayısı: 3.2 milyon

Toplan Analiz Süresi:10 dakika

İşlemci: i9 9900k 8 çekirdek

Ram: 32 gb


Click to View Image211 View(s)


Click to View Image194 View(s)


Click to View Image194 View(s)


Click to View Image185 View(s)


Click to View Image175 View(s)


Click to View Image176 View(s)


Click to View Image198 View(s)


Click to View Image206 View(s)
